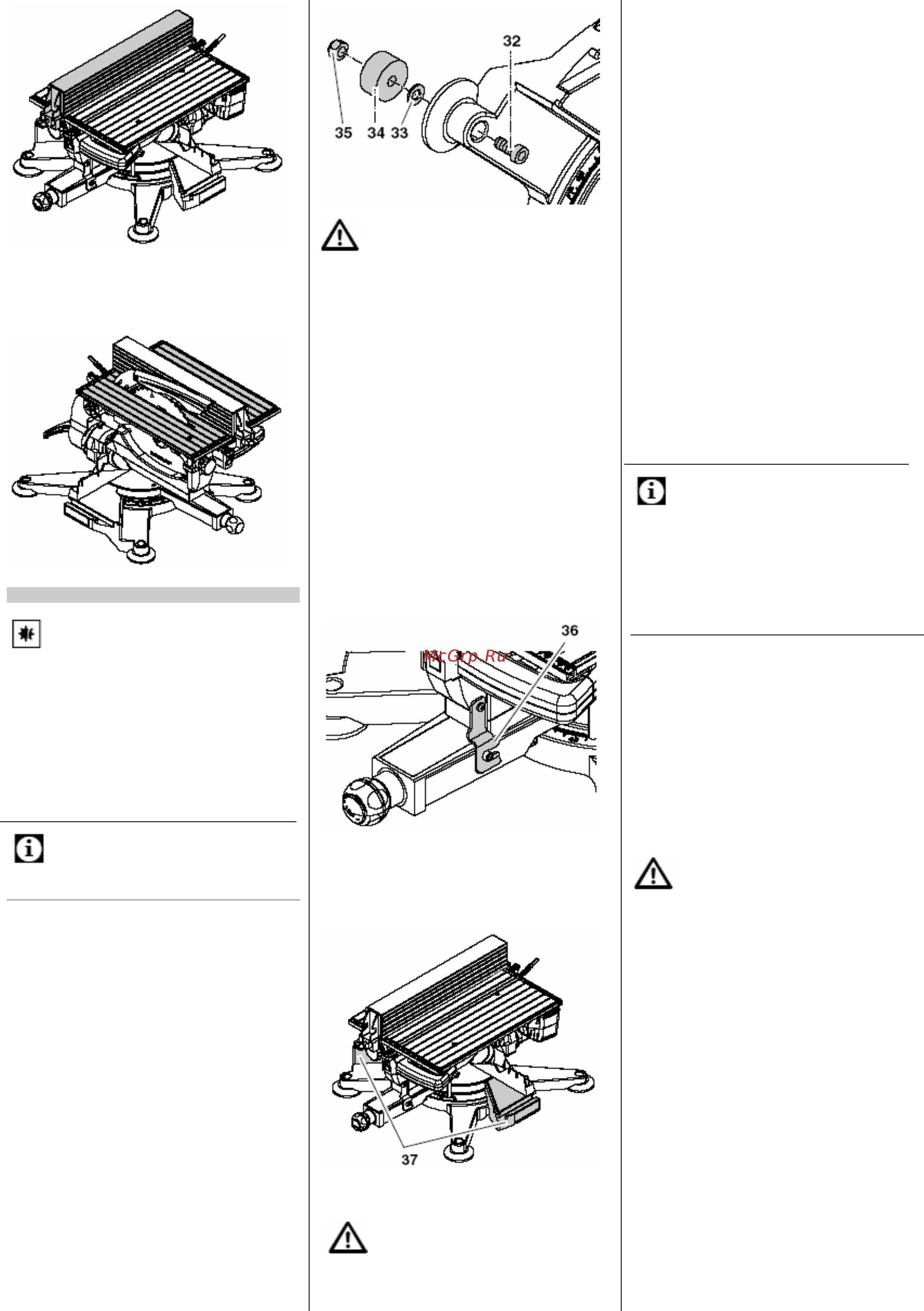

Metabo KGT 300 (103300000) [5/14] Установка станка

Верхний стол

Верхний стол перемещается по вертикали

для регулирования высоты пропила. Высота

регулируется маховичком после ослабления

соответствующих фиксирующих винтов.

6. Установка и транспортировка

Внимание!

Не пользуйтесь ручкой для переноски

станка, поскольку она не рассчитана на

нагрузку, создаваемую его массой. Под-

нимайте и переносите станок, удерживая

его снизу за нижний стол.

6.1 Установка станка

1. Воспользовавшись помощью другого

лица, извлечь станок вверх из упаковки.

2. Переместить поворотный круг в позицию

и затянуть фиксирующий винт пово-

ротного круга.

Указание:

Если станок устанавливается на станине, не

следует монтировать резиновые опоры!

3. Для монтажа резиновых опор осторожно

перевернуть станок, уложив его вниз сто-

роной электродвигателя:

− удобный доступ к ножкам станка дол-

жен обеспечиваться с обеих сторон;

− перевернутый станок должен нахо-

диться в устойчивом положении.

4. Вставить гайку (35) в отверстие с нижней

стороны резиновой опоры.

5. Продеть винт (32) с внутренним

шести-

гранником с верхней стороны сквозь

ножку станка. Надеть на винт шайбу (33)

и привинтить резиновую опору (34) при

помощи гайки (35).

6. Вручную затянуть резиновую опору,

удерживая винт торцовым шестигран-

ным ключом.

7. Крепко затянуть винт торцовым шести-

гранным ключом.

Опасность!

Неверные действия при подъеме и пере-

ворачивании станка могут привести к

получению травмы. Станок следует все-

гда удерживать за нижний стол (37), а не

за параллельный упор.

8. Поставить станок на подходящее ос-

нование.

− Все четыре ножки станка должны плотно

прилегать к основанию.

− Идеальная высота основания – пример-

но 800

мм.

− Необходимо также обеспечение устой-

чивости станка при обработке заготовок

больших размеров.

9. Сохранить упаковку для возможного

последующего применения или утилизиро-

вать ее экологичным способом.

6.2 Транспортировка станка

1. Переместить боковое ограждение слева

к заднему концу вкладыша стола и от-

толкнуть назад.

2. Опустить дисковую пилу вниз и зацепить

фиксатор (36) для

транспортировки.

3. Поместить параллельный упор над ко-

жухом и затянуть его крепление.

4. Поднять станок за боковые стороны

нижнего стола (37).

6.3 Присоединение к установке для от-

сасывания стружки

Опасность!

Вдыхание пыли некоторых пород древе-

сины может провоцировать онкологиче-

ские заболевания. Поэтому следует ис-

пользовать установку для отсасывания

стружки, особенно в следующих случаях:

− при выполнении работ в закрытом

помещении;

− при длительной работе (когда общая

продолжительность работы превы-

шает 1/2 часа);

− при обработке дубовой, буковой или

ясеневой древесины

Установка должна удовлетворять сле-

дующим требованиям:

− всасывающий шланг должен подхо-

дить к диаметру патрубка для его при-

соединения (43 мм);

− расход воздуха ≥ 550 м

/ч;

− разрежение в зоне патрубка станка ≥

740 Па;

− скорость воздушного потока в зоне

патрубка станка ≥ 20 м/с.

Следует также соблюдать инструкцию по

эксплуатации установки для отсасывания

стружки!

6.4 Выравнивание распорного клина

Указание:

Станок поставляется с отрегулированным

распорным клином, зафиксированным в

нижнем положении. Выравнивание распор-

ного клина при вводе станка в эксплуатацию

требуется только в случае смещения, про-

изошедшего при транспортировке, или при

необходимости реализации максимальной

высоты пропила.

1. Переместить верхний стол вверх и затя-

нуть фиксирующие винты для регули-

ровки высоты пропила.

2. Проконтролировать положение распор-

ного клина:

− расстояние между внешним краем

пильного диска и распорным клином

должно составлять 3 – 8 мм;

− клин должен быть расположен в

плоскости, параллельной плоскости

пильного диска.

Опасность!

Распорный клин относится к защитным

устройствам и должен быть правильно

смонтирован в целях обеспечения безо-

пасной работы.

Дальнейшие операции выполняются только

при необходимости регулировки положения

распорного клина.

3. Ослабить винты (38) с внутренним шес-

тигранником.
