10

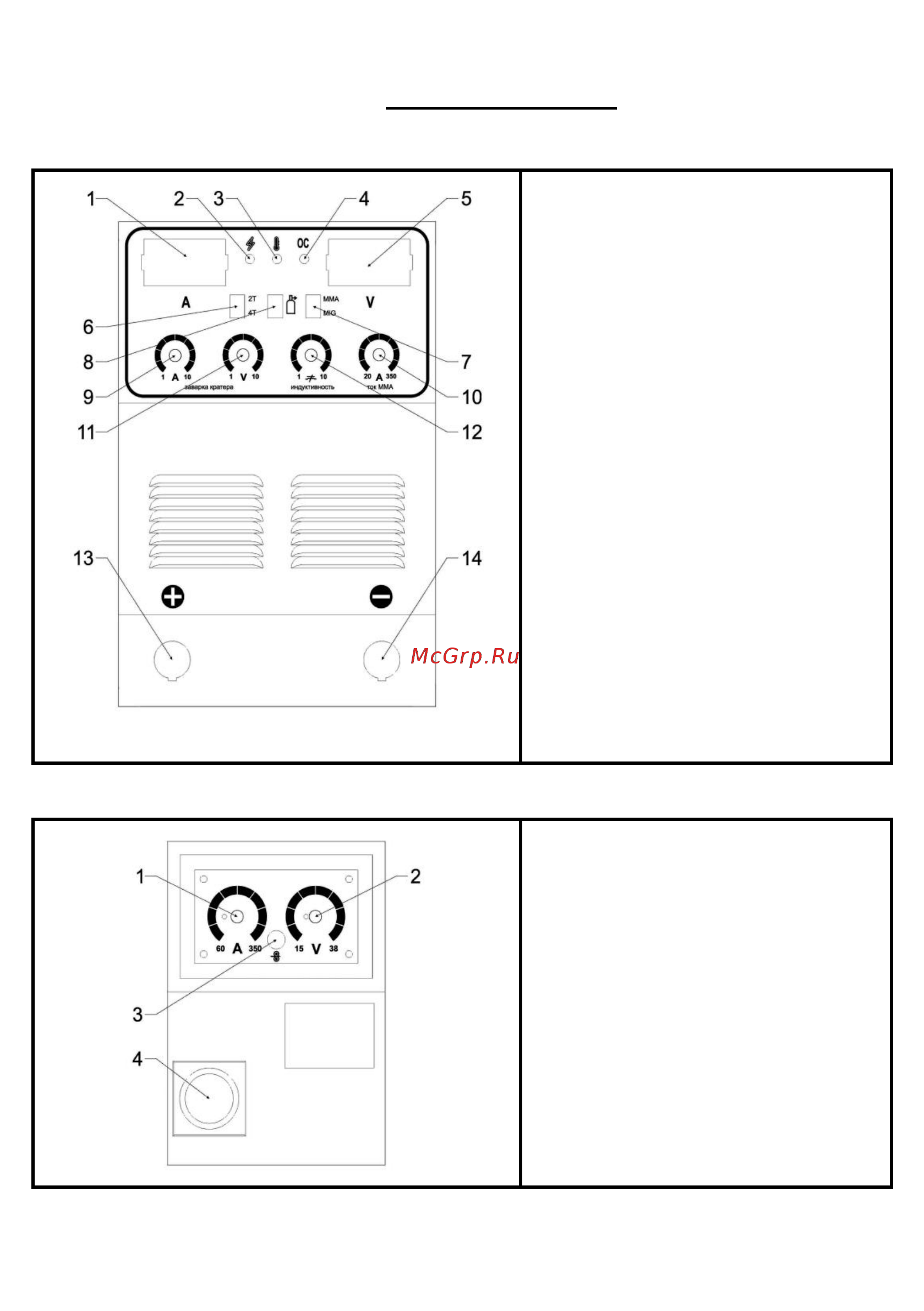

5. Описание панели
5.1 Передняя панель (MIG-357 DT2, MIG-507 DT2)
1. Дисплей (показывает значение тока)
2. Сигнальная лампа 1 (загорается при
включении аппарата в сеть)
3. Сигнальная лампа 2 (загорается при
срабатывании термозащиты)
4. Сигнальная лампа 3 (загорается при
срабатывании защиты от перегрузки)
5. Дисплей (показывает значение
напряжения)
6. Переключатель режимов 2T/4T
7. Переключатель режимов MMA/MIG
8. Переключатель для проверки газа
9. Регулятор плавности падения сварочного
тока
10. Регулятор сварочного тока (MMA)
11. Регулятор плавности падения напряжения
12. Регулятор индуктивности
13. “+” разъем для подключения сварочного
кабеля
14. “-” разъем для подключения сварочного
кабеля
5.2 Передняя панель подающего механизма (MIG-357 DT2, MIG-507 DT2)
1. Регулятор сварочного тока (MIG/MAG)
2. Регулятор напряжения (MIG/MAG)
3. Кнопка “Протяжка проволоки”
4. Разъем для подключения сварочной
горелки
