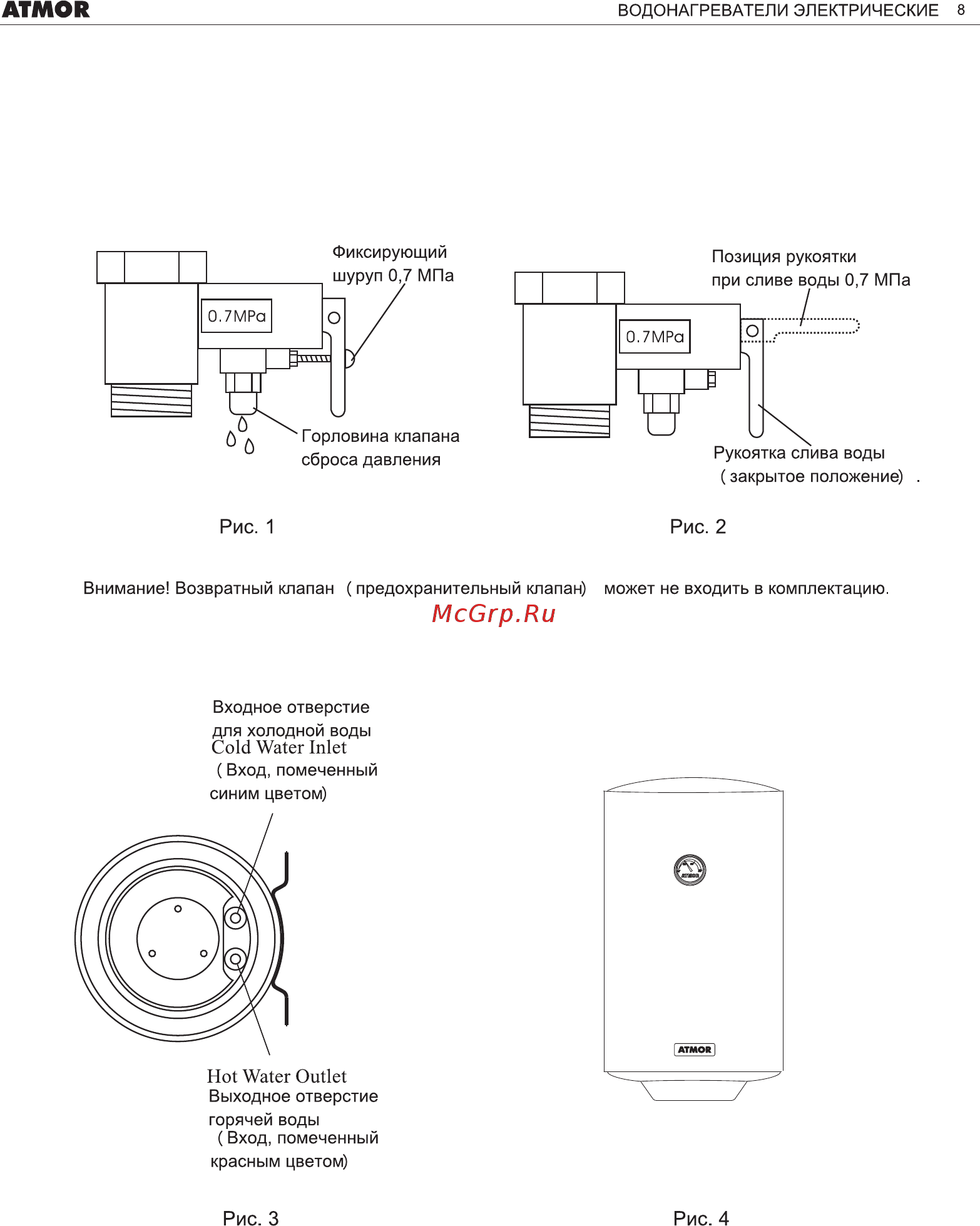

ATMOR ВОДОНАГРЕВАТЕЛИ ЭЛЕКТРИЧЕСКИЕ 8 Позиция рукоятки при сливе воды 0 7 МПа 0 7МРа Рукоятка слива воды закрытое положение Рис 1 Рис 2 Внимание Возвратный клапан предохранительный клапан может не входить в комплектацию Входное отверстие для холодной воды Cold Water Inlet Вход помеченный синим цветом Hot Water Outlet Выходное отверстие горячей воды Вход помеченный красным цветом Рис 3
