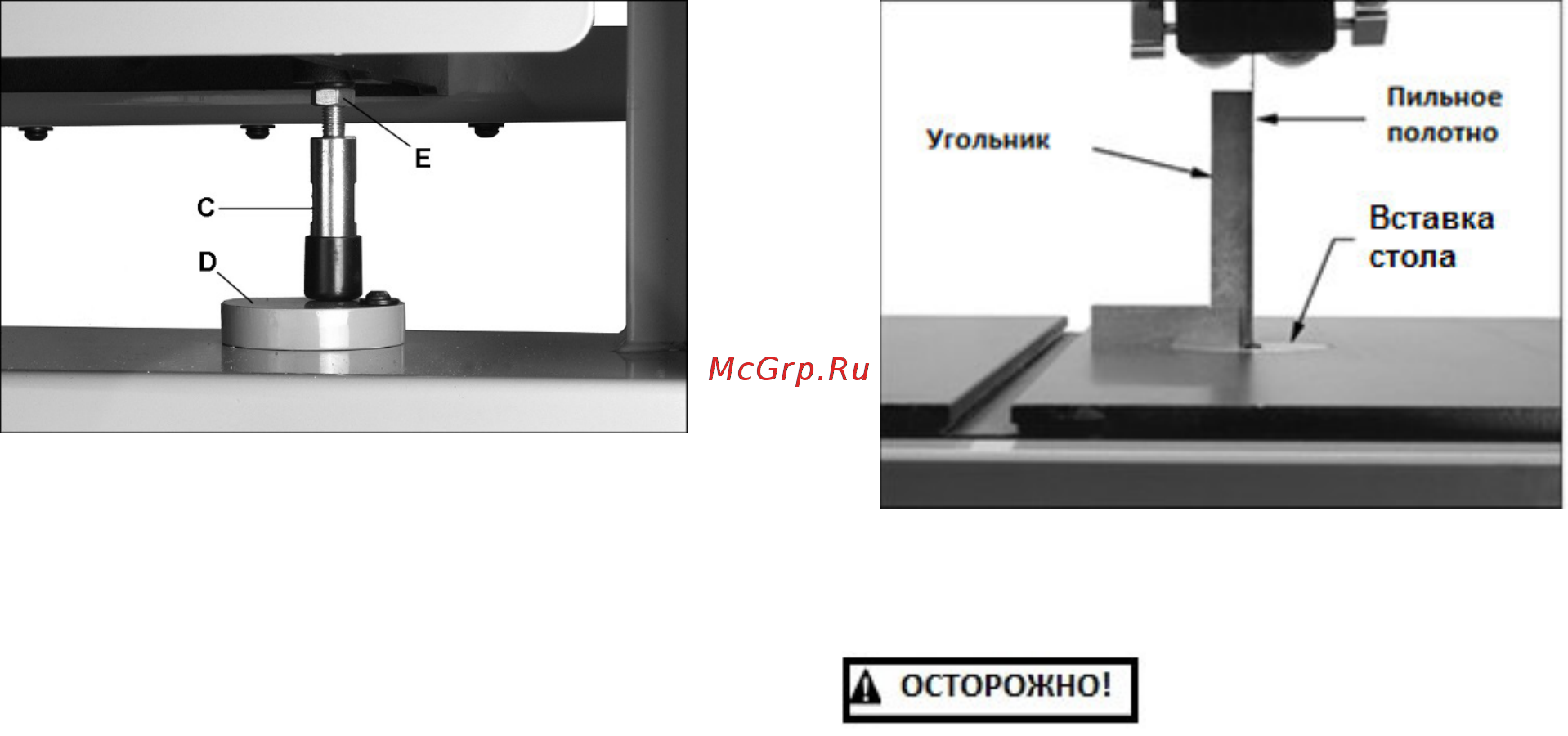

Рис. 20: упор-ограничитель стола
10.2 Установка стола под углом 90°
См. Рис. 19-21.
Упор под углом 90° гарантирует постоянное
перпендикулярное положение стола относительно
пильного полотна после возвращения стола в
горизонтальное положение. Проверьте и
отрегулируйте 90° упор как описано ниже:
1. Отключите станок от источника питания.
2. Убедитесь, что пильная лента полностью натянута.
3. Ослабьте рычаг (Рис. 19, А) и наклоняйте стол с
помощью маховика (Рис. 19, В) до тех пор, пока
упорный болт (Рис. 19, С) не упрется в круглую плиту
(Рис. 20, D).
4. Убедитесь, что вставка стола лежит вровень с
поверхностью стола. Установите угольник на столе к
пильному полотну, чтобы проверить угол между
столом и полотном (90°). См. Рис. 21. ПРИМЕЧАНИЕ:
Не надавливайте угольником на пильное полотно.
5. Если стол не перпендикулярен пильному полотну,
ослабьте крепежную гайку (Рис. 20, Е) с помощью 17
мм ключа, затем прокрутите упорный болт.
Закручивайте болт до тех пор, пока не исчезнет
просвет между угольником и полотном.
6. Затяните крепежную гайку (Рис. 20, Е), чтобы
зафиксировать положение стола.
7. Затяните рычаг (Рис. 19, А).
8. Проверьте, чтобы указатель шкалы (Рис. 19, F)
располагался на нуле. При необходимости ослабьте
винт указателя и сдвиньте его на ноль. Затем снова
затяните винт.
Рис. 21: установка упора стола
10.3 Установка/замена пильной ленты
При обращении с
ленточными пилами всегда
используйте перчатки.
Новые пилы обычно поставляются в виде
свернутых колец; во избежание получения травм
разматывайте их медленно и осторожно,
используйте рабочие перчатки и защитные очки.
Максимальная и минимальная ширина пильного
полотна станка приведена в разделе 6.0,
Технические характеристики.
См. Рис. 22 и 23.
1. Отключите станок от источника питания.
2. Снимите вставку стола (Рис. 22, А).
3. Вытяните штифт стола (Рис. 22, В) к концу паза.
4. Отведите от полотна верхнюю и нижнюю
направляющие.
5. Переместите рычаг натяжения полотна в положение
«Частичное натяжение».
6. Откройте верхнюю и нижнюю крышки станка,
повернув защелки. Откройте нижнее защитное
заграждение полотна пилы и удалите брусок (Рис.
23).
7. Осторожно снимите полотно с верхнего шкива, затем
выведите его из обеих направляющих и снимите с
нижнего шкива. Выведите отработанное полотно
через паз в столе.
8. Заведите новую пильную ленту через паз в столе.
Свободно установите полотно в верхней и нижней
направляющих. Убедитесь, что зубья пилы
обращены вниз к столу и к передней части станка.
(Если зубья не будут обращены вниз, независимо от
того, как Вы расположили полотно, перекрутите его
лицевой стороной внутрь. Перекрутите полотно в
нужное положение и переустановите его).
9. Разместите полотно по центру верхнего и нижнего
шкивов.
10. Вставьте обратно вставку стола (Рис. 22, А) и штифт
(Рис. 22, В).
