9

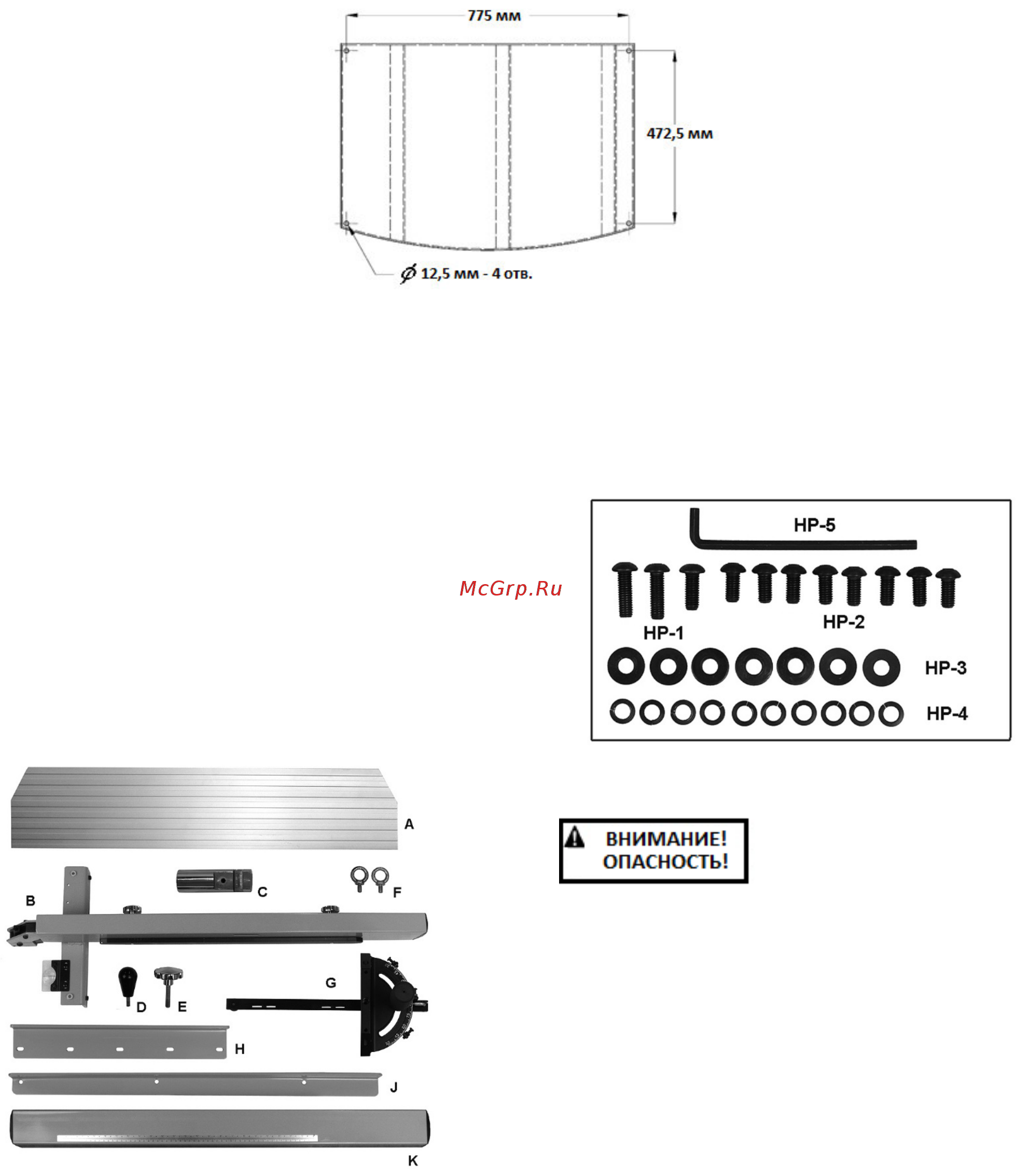

7.0 Расположение отверстий основания
Модель PM1800B
Рис. 2.
8.0 Установка и сборка станка
8.1 Содержимое транспортировочного контейнера
Содержимое картонной коробки (см. Рис. 3)
1 Ленточнопильный станок
1 Упор – A
1 Держатель упора – B
1 Штифт для продольной распиловки – C
1 Ручка рычага упора – D
1 Ручка фиксации штифта для продольной
распиловки
– E
2 Рым-болты – F
1 Приспособление для пиления под углом – G
1 Передняя направляющая – H
1 Задняя направляющая – J
1 Направляющий профиль – K
Рис. 3: Содержимое картонной коробки (не в
масштабе)
Крепеж (Рис. 3а):
3 Винт с круглой головкой и внутренним
шестигранником, M8x20 – HP-1
8 Винт с круглой головкой и внутренним
шестигранником, M8x16 – HP-2
8 Плоские шайбы, M8 – HP-3
11 Контршайбы, M8 – HP-4
1 Шестигранный ключ, 8 мм – HP-5
Рис. 3а
Перед сборкой станка
полностью прочтите и
уясните инструкции по
сборке! Несоблюдение
предписаний может стать причиной серьезных
травм.
8.2 Распаковка
1. Извлеките все содержимое из транспортировочной
коробки. Не выбрасывайте коробку и упаковочные
материалы до полной сборки и удовлетворительной
работы станка.
Осмотрите содержимое коробки. О любых
повреждениях, вызванных транспортировкой, или
нехватке деталей сообщите своему поставщику.
8.3 Установка ленточнопильного станка
Инструменты, необходимые для сборки и установки
станка:
Таль или вилочный погрузчик, со стропами/крючками
Шестигранный ключ на 8 мм (поставляется в
комплекте)
