Jet PM1800B 1791801B-RU [12/35] Снимите с держателя упора алюминиевый упор для продольной распиловки и запорный
![Jet PM1800B 1791801B-RU [12/35] Снимите с держателя упора алюминиевый упор для продольной распиловки и запорный](/views2/1393130/page12/bgc.png)

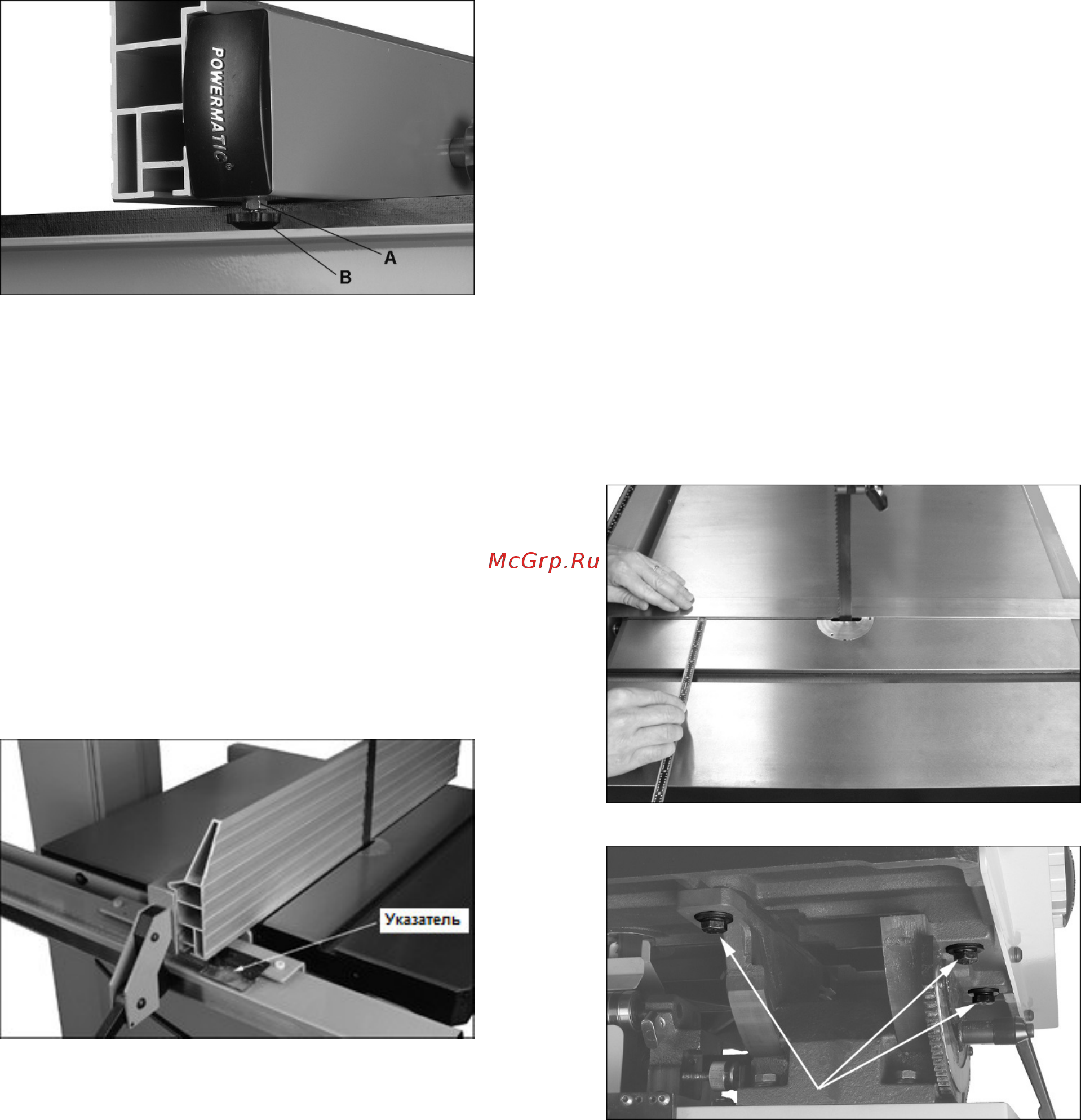

12
Рис. 11: регулировка задней части упора
8.9 Установка указателя в нулевое положение
См. Рис. 12.
Упор должен быть установлен так, чтобы указатель
показывал ноль на линии пильного полотна. Необходимо
установить упор для продольной распиловки в
вертикальное положение, полотно должно быть
установлено и полностью натянуто.
1. Ведите упор вровень с поверхностью пильного
полотна, как показано на рис. 12. (Не
вдавливайте
упор в полотно, чтобы оно не
изгибалось.)
2. Если указатель находится не на нуле, ослабьте
два винта и установите его в нужное положение.
Затем снова затяните винты.
Рис. 12: калибровка указателя упора
8.10 Установка стола параллельно ленточному
полотну
См. Рис. 13 и 14.
На заводе-изготовителе стол был отрегулирован таким
образом, чтобы угловой паз располагался параллельно
поверхности пильного полотна, поэтому производить
регулировку стола не требуется. Однако, в будущем
возможно понадобится проверить точность данной
регулировки. Для осуществления регулировки
рекомендуется использовать широкое пильное полотно.
1. Отключите ленточнопильный станок от
источника питания.
2. Полотно пилы должно быть полностью натянуто
и отрегулировано должным образом (см.
разделы 10.4 и 10.5).
3. Положите длинную поверочную линейку вровень
с пильным полотном. Убедитесь, что линейка
соприкасается с полотном с обеих сторон. (Не
отклоняйте полотно, нажимая на него. См. Рис.
13.)
4. Воспользуйтесь штангенциркуль для точного
измерения расстояния между поверочной
линейкой и угловым пазом. Произведите замеры
в передней и задней частях стола – они должны
совпадать.
5. Если угловой паз не параллелен пильному
полотну, ослабьте четыре винта с шестигранной
головкой (с помощью 17 мм ключа), которые
крепят стол к поворотному основанию (см. Рис.
14, показаны три винта). Сместите стол на
необходимое расстояние так, чтобы угловой паз
стал параллелен пильному полотну.
6. Затяните четыре винта с шестигранной
головкой.
Рис. 13: установка стола параллельно ленточной пиле
Рис. 14: регулировочные винты стола
8.11 Установка упора параллельно ленточному
полотну
См. Рис. 15 и 16.
Для осуществления точного распила упор должен
располагаться параллельно поверхности полотна
пилы. Так как угловой паз выставлен параллельно
поверхности полотна на заводе-изготовителе (и
выверен пользователем, как описано выше), то он
может использоваться как ориентир при регулировке
параллельности упора.
1. Снимите с держателя упора алюминиевый
упор для продольной распиловки и запорный
