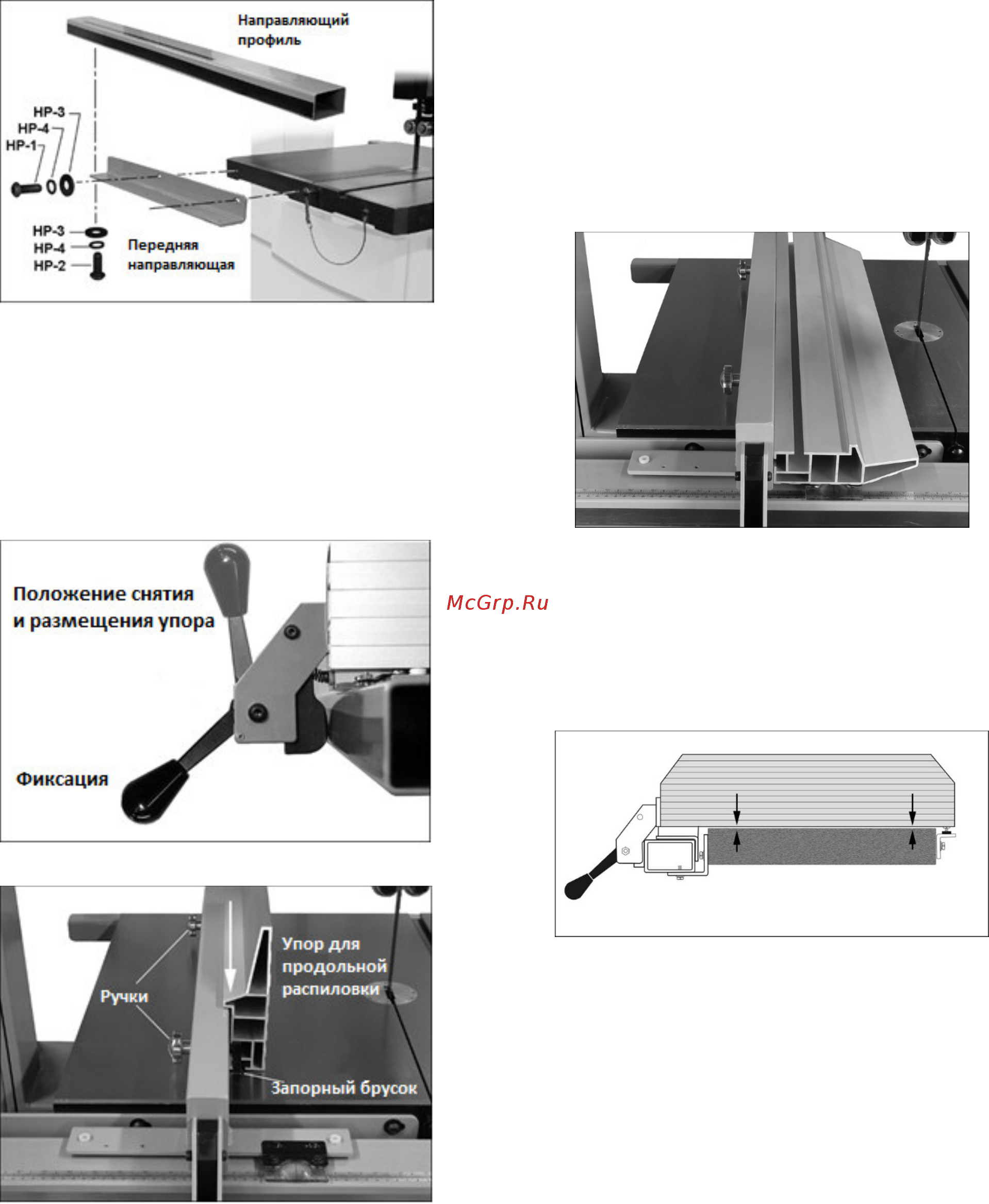

Рис. 6: установка передней направляющей
8.6 Сборка упора
См. Рис. 7 и 8.
Установите держатель упора на направляющие рельсы
(как показано на Рис. 8). Поднимите рычаг до конца для
установки или снятия упора, или для размещения упора
на направляющих. Опустите рычаг до конца, чтобы
зафиксировать упор.
Рис. 7: положения рычага упора
Рис. 8: вертикальное положение упора
8.7 Упор для продольной распиловки
См. Рис. 8 и 9.
Ослабляйте запорный брусок с помощью ручек до тех
пор, пока он не позволит выдвинуть алюминиевый упор
для продольной распиловки с любой стороны, как
показано на Рис. 8. Снова затяните ручки.
ПРИМЕЧАНИЕ: алюминиевый упор можно установить в
двух разных положениях: вертикально (положение для
осуществления продольной распиловки), как показано на
Рис. 8; или горизонтально, как показано на Рис. 9.
Горизонтальное расположение упора удобно для работы
с мелкими заготовками. (При горизонтальном положении
упора невозможно установить указатель на нулевую
отметку.)
Рис. 9: горизонтальное положение упора
8.8 Зазор между столом и упором
1. Проверьте зазор между столом и нижней частью
упора (см. Рис. 10). Упор должен не
соприкасаться с поверхностью стола, а быть
слегка над ней. В передней и задней частях
стола зазор должен быть одинаковым.
Рис. 10: зазор между упором и столом
2. Если зазор разный, произведите регулировку в
соответствии со следующими инструкциями:
• С помощью поставляемого в комплекте 8 мм
шестигранного ключа проверните два
нейлоновых регулировочных винта (см. Рис. 16,
А) на одинаковое количество оборотов для того,
чтобы поднять или опустить упор по отношению
к держателю упора. Крутите винты по часовой
стрелке, чтобы поднять упор, против часовой
стрелки – чтобы опустить.
• И/или… Отрегулируйте задний конец упора
путем ослабления шестигранной гайки (см. Рис.
11, А) с помощью 10 мм ключа и вращения
скользящей опоры (см. Рис. 11, В) внутрь или
наружу. Когда зазор между упором и столом
выровняется, снова затяните шестигранную
гайку (см. Рис. 11, А).
