10
Угольник
Снимите со станка весь полиэтилен и упаковку.
Открутите винты и снимите стропы, крепящие станок
к транспортному поддону.
Будьте осторожны при
снятии станка с паллеты.
Установите два рым-болта
(Рис. 2, F) в верхней части ленточнопильного станка.
Для снятия станка с паллеты воспользуйтесь талью
или вилочным погрузчиком со стропами/крюками.
Грузоподъемность строп должна превышать вес
станка. Не располагайте вилы погрузчики или стропы
прямо под столом, рукоятками или рычагами.
Установите ленточнопильный станок на постоянное
место расположения, которое должно быть сухим и
хорошо освещенным. Со всех сторон станка должно
быть достаточно места для обработки длинных
заготовок или производства регулярного технического
обслуживания станка. Удостоверьтесь, что напольное
покрытие способно выдержать вес станка. По
желанию ленточнопильный станок можно прикрутить
к полу с помощью фиксирующих винтов (не
поставляются в комплекте) через отверстия
основания.
Открытые металлические поверхности, такие как
поверхности стола и направляющие пильной ленты,
имеют заводское защитное покрытие. Данное
покрытие следует удалить с помощью мягкой ветоши,
смоченной в растворителе. Избегайте попадания
растворителя на пластмассовые или резиновые
детали; не используйте для удаления защитного
покрытия абразивный материал, так как он может
поцарапать открытые поверхности.
8.4 Задняя направляющая
См. Рис. 4 и 5.
1. Прикрутите заднюю направляющую к заднему
торцу стола с помощью винтов с круглой
головкой M8x16 (HP-2) и контршайб M8 (HP-
4), как показано на рис. 4. Затягивать винты
следует только вручную.
2. Соблюдение точного расстояния от задней
направляющей до поверхности стола не
является важным, но задняя направляющая
должна быть выставлена параллельно
поверхности стола. Установите
измерительное устройство, такое как
комбинированный угольник (см. Рис. 5)
спереди и сзади стола, как показано на рис. 5.
С обеих сторон задней направляющей
показания должны быть одинаковыми. При
необходимости произведите регулировку.
3. Затяните винты с помощью шестигранного
ключа.

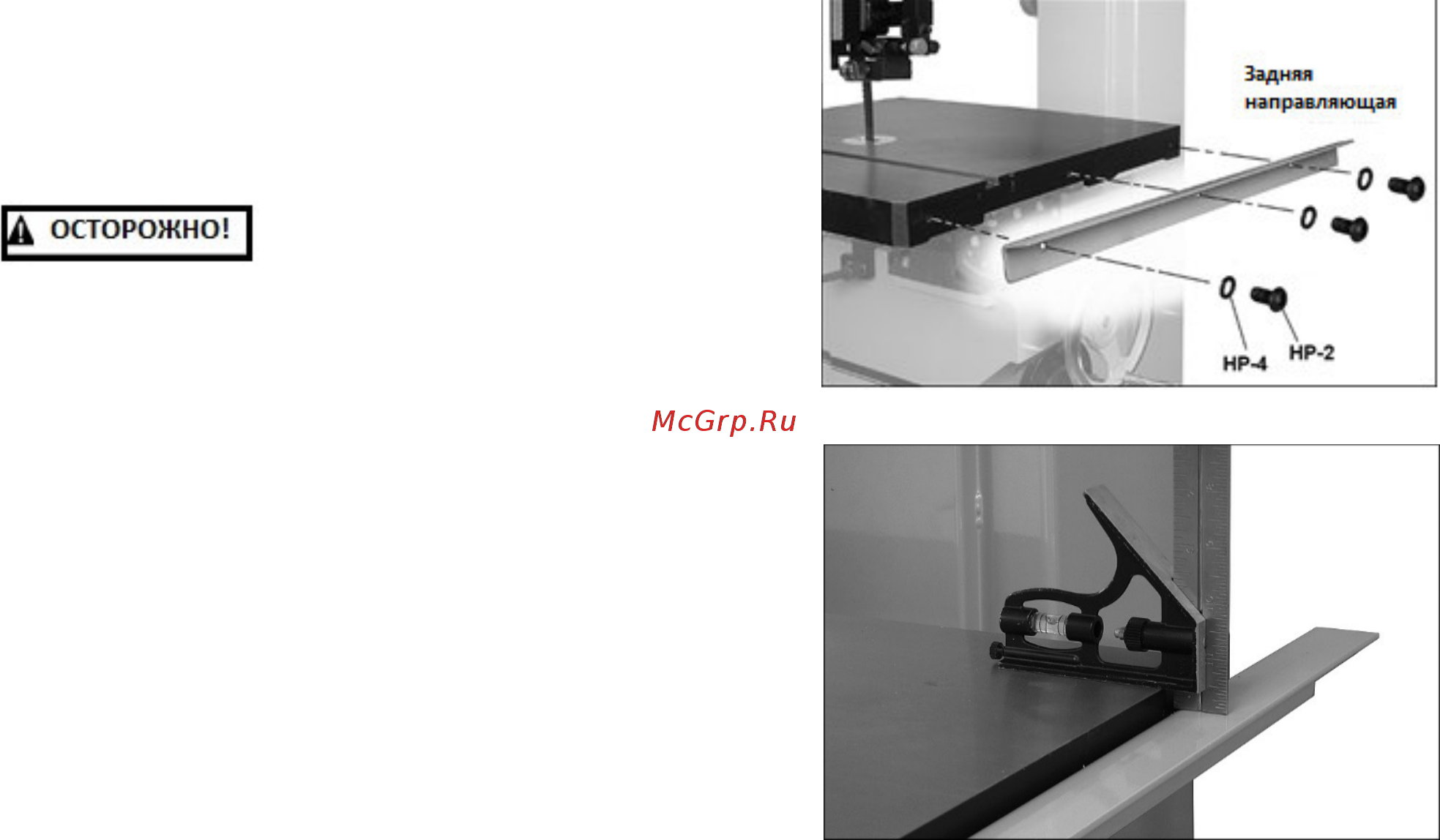

Рис.4: установка задней направляющей
Рис. 5: выравнивание задней направляющей
8.5 Передняя направляющая и направляющий
профиль
См. Рис. 6.
1. Прикрутите переднюю направляющую к
переднему торцу стола с помощью винтов с
круглой головкой M8x20 (HP-1), контршайб M8
(HP-4) и плоских шайб M8 (HP-3) отверстия в
направляющей. Устанавливайте винты
примерно по центру отверстий; при
необходимости позже можно будет произвести
регулировку. Затяните винты с помощью
шестигранного ключа.
2. Прикрутите направляющий профиль к передней
направляющей через отверстия,
расположенные в нижней части направляющей,
с помощью пяти винтов с круглой головкой
M8x16 (HP-2), контр- и плоских шайб (HP-5/4).
Затягивать винты следует только вручную.
Отодвиньте направляющий профиль от стола
насколько это возможно, затем закрутите все
пять винтов шестигранным ключом. Не
допускайте перетяжки.
