Чтобы опустить или поднять диск,
ослабьте ручку (A, Рис. 24) и
поверните маховик подъема (B, Рис.
24). Когда требуемая высота
достигнута, затяните ручку А.
Пильный диск должен быть приподнят
над поверхностью заготовки на 3 – 12
мм. Один оборот маховика
эквивалентен перемещению примерно
на 3 мм.
Чтобы наклонить диск, ослабьте ручку
(C, Рис. 24). Когда требуемый угол
достигнут, затяните ручку.

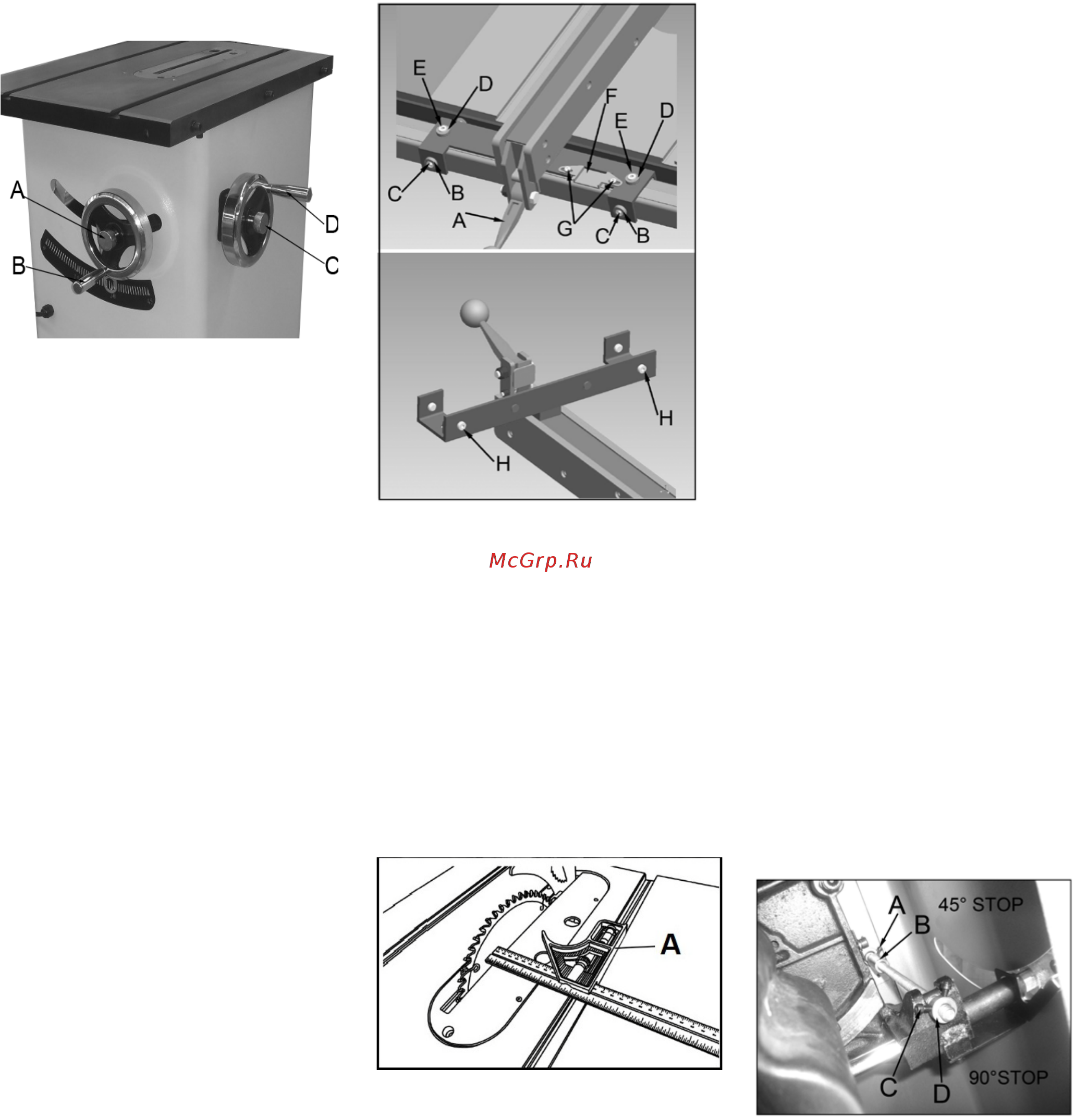

Рис. 24
Работа по настройке пильного диска
запрещена во включенном станке.
Фиксированные упоры на 45° и 90°
настроены на заводе-изготовителе.
Осторожно запустите станок.
6.3 Настройка направляющего
упора:
1. Направляющий упор следует очень
точно выровнять с Т-образным пазом
стола. Для этого выровняйте кромку
упора с Т-образным пазом стола и
опустите ручку (A, Рис. 25), чтобы
зафиксировать его на месте.
Проверьте, параллельны ли кромка
упора и Т-образный паз стола. Если
это не так, ослабьте упор и
подвигайте его вверх-вниз.
Отрегулируйте установочные винты
(H, Рис. 25), как указано на рисунке,
внутрь или наружу. Проверьте свои
настройки. При необходимости
повторите.
2. Усилие фиксирующего рычага
можно отрегулировать, если ослабить
передние крепежные гайки (В) и
отрегулировать установочные винты
(C, Рис. 25) на ту же величину.
Убедитесь, что упор остается
параллельным Т-образному пазу
стола. Затяните крепежные гайки.
3. Установка упора перпендикулярно
столу, разместите угольник на столе
напротив упора, ослабьте верхние
гайки (D, Рис. 25) и отрегулируйте
установочные винты (E, Рис. 25), пока
упор не будет перпендикулярен столу.
Затяните гайки.
4. Положение окошка с указателем (F,
Рис. 25) можно отрегулировать,
ослабив винты (G, Рис. 25), и
переместив окошко. Затем затяните
винты.
Рис. 25
6.4 Выравнивание Т-образного паза
параллельно пильному диску
1. Т-образный паз стола должен быть
параллелен пильному диску. При
помощи угольника (А, Рис. 25-А)
измерьте расстояние от задней
кромки пильного диска до Т-образного
паза стола. Поверните пильный диск
вперед на 180º и измерьте расстояние
заново в той же точке диска. Разница
между обоими измерениями должна
быть в пределах 0,2-0,4 мм.
Рис. 25-А
2. Если требуется поднастройка,
ослабьте винты, которые крепят стол,
сделайте необходимую регулировку,
пока оба измерения не будут
одинаковыми или с разницей в
пределах 0,2-0,4 мм. Затяните винты.
6.5 Настройка упоров для наклона
на 45° и 90°.
Механизм наклона пильного диска
оснащен фиксированными упорами
для наклона на 45 и 90 градусов. Для
проверки и настройки упоров
необходимо следующее:
1. Максимально поднимите пильный
диск.
2. Установите пильный диск на 90
градусов к столу при помощи
вращения маховика против часовой
стрелки до конца.
3. Установите угольник на стол и
проверьте, точно ли диск расположен
на 90 градусов к столу.
4. Если пильный диск расположен не
на 90 градусов, ослабьте крепление
(C, Рис. 26) и поверните стопорное
кольцо (D, Рис. 26) внутрь или наружу.
Стопорное кольцо (D, Рис. 26) должно
прилегать к переднему кронштейну
цапфы, когда диск находится под 90
градусов к столу. Проверьте и снова
отрегулируйте при необходимости.
Затяните крепление (C, Рис. 26).
5. Если упор на 45 градусов не
установлен должным образом,
поверните тот же маховик по часовой
стрелке до конца и повторите ту же
процедуру, используя крепление (А,
Рис. 26) и стопорное кольцо (B, Рис.
26). Стопорное кольцо (B, Рис. 26)
должно остановиться напротив
переднего кронштейна цапфы, когда
диск наклонен на 45 градусов к столу.
Проверьте и при необходимости
повторите настройку. Затяните
крепление (А, Рис. 26).
Рис. 26
