11
Один торец заготовки проходит
вплотную к направляющему упору, в
то время как плоская сторона
опирается на стол. По мере
проталкивания заготовки вдоль
направляющего упора, она должна
иметь ровную грань и непрерывно
касаться стола. Необходимо
использовать защитный кожух
пильного диска. Защитный кожух
имеет выступы, предотвращающие
отскок заготовки, и расклиниватель,
который препятствует зажатию
пильного диска в пропиле.
Запустите двигатель и подайте
заготовку, прижимая ее к столу и к
упору. При продольном распиле
запрещается стоять на линии
распила. Удерживайте заготовку
двумя руками и толкайте ее вдоль
упора к пильному диску, как показано
на Рис. 22. После того, как пильный
диск войдет в заготовку, ее можно
подавать, удерживая одной или двумя
руками.
После распила заготовка либо
останется на столе, слегка наклонится
и будет захвачена задней частью
защитного кожуха, либо соскользнет
со стола на пол. Другой вариант:
можно подавать заготовку до конца
стола, после чего она поднимается и
направляется назад вдоль внешней
грани упора. Часть заготовки, которая
после распила уйдет в отходы,
должна оставаться на столе, ее
нельзя трогать руками до тех пор,
пока пила не остановится.
Исключение составляют крупные
части, которые можно безопасно
убрать со стола.

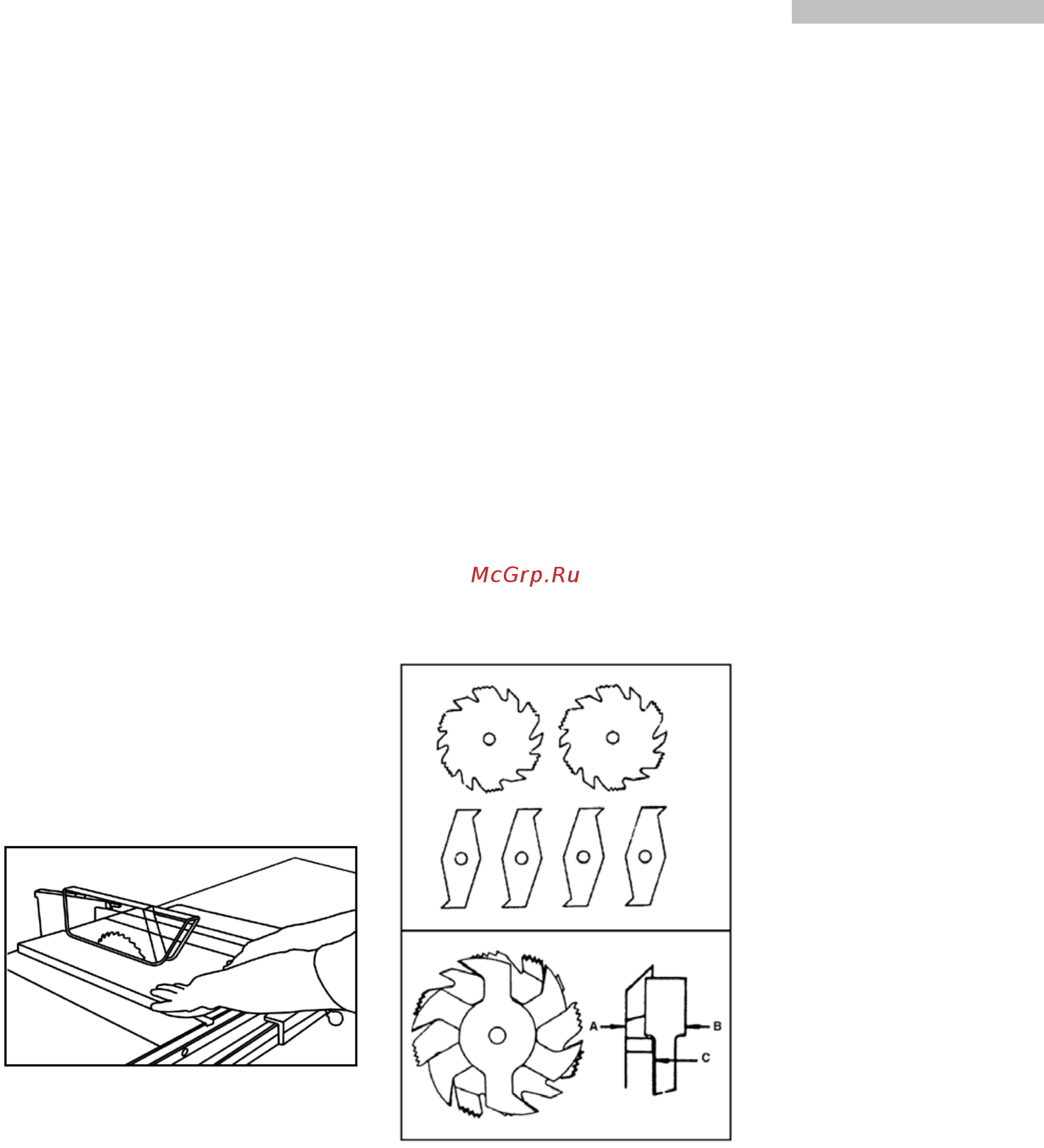

Рис. 22
Использование пазовальных
дисков Dado
Пазование – это выборка шпунтов или
широких канавок в заготовке.
Большинство пазовальных дисков
состоят из двух внешних дисков и
четырех или пяти внутренних лезвий,
как показано на Рис. 23. Для выборки
пазов размером от 3 до 20 мм (для
изготовления различных соединений),
используются различные комбинации
дисков.
Лезвия должны быть сильно зажаты и
расположены таким образом, чтобы
их наиболее широкая часть
приходилась на впадину внешнего
диска (Рис. 23). Перекрытие диска и
лезвий показано на Рис. 23. Снаружи
располагаются диски (А, Рис. 23),
внутри – лезвия (В, Рис. 23), а также
возможно использование бумажной
прокладки (С, Рис. 23) для выверки
точной ширины паза.
Канавка шириной 6 мм прорезается с
помощью двух внешних дисков. Зубья
дисков должны быть расположены
таким образом, чтобы зачищающий
зуб одного диска находился рядом с
режущими зубьями другого. Сборка
пазовальной головки и оправки
производится таким же образом, как и
сборка оправки и пильного диска.
Расклинивающий нож нельзя
использовать при пазовании. Его
следует снять с пилы. Вместо
стандартной вставки стола следует
использовать прилагаемую вставку
для пазовальной головки.
Рис. 23
ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ
ИСПОЛЬЗОВАТЬ ДИСК DADO ДЛЯ
ОБРАБОТКИ ПАЗОВ В НАКЛОННОМ
ПОЛОЖЕНИИ, ЕСЛИ ВЫ НЕ
ИЗГОТОВИЛИ СОБСТВЕННУЮ
ВСТАВКУ СТОЛА DADO!
ВНИМАНИЕ: ПО ЗАВЕРШЕНИИ
ОПЕРАЦИИ ВСЕГДА
УСТАНАВЛИВАЙТЕ ЗАЩИТНЫЙ
КОЖУХ ПИЛЬНОГО ДИСКА НА
МЕСТО!
6. Установка и настройка
Примечание:
Работы по установке и настройке
следует проводить только после
того, как станок был защищен от
непредусмотренного включения –
выдерните вилку из розетки.
6.1 Замена пильного диска
Пильный диск должен отвечать
требованиям станка.
Максимальный диаметр пильного
диска - 250 мм.
Перед установкой проверьте пильный
диск на наличие дефектов (трещин,
сломанных зубьев, изгибов). Не
используйте диски с повреждениями.
Предупреждение:
Запрещается использование
быстрорежущих дисков. Используйте
только пильные диски с напайными
твердосплавными зубьями.
Зубья пильного диска должны быть
направлены в сторону резания (вниз).
Всегда надевайте подходящие
перчатки, когда требуется взять диск в
руки.
ПРЕДУПРЕЖДЕНИЕ:
При установке и замене пильного
диска всегда отключайте станок от
источника питания! Выдерните вику из
розетки!
Поднимите пильный диск на его
высшую позицию.
Снимите защитный кожух.
Замена пильного диска:
Замените пильный диск (см. часть
4.2).
6.2 Подъем и наклон пильного
диска
