9.2 Установка высоты
разгрузочного стола
Для обеспечения точности при выполнении
большинства операций фугования
разгрузочный стол должен быть установлен
точно на одном уровне с режущей кромкой
ножа в самой верхней точке его вращения.
На заводе-изготовителе разгрузочный стол
фуговального станка модели 1285 был
установлен на необходимую высоту по
отношению к ножевому валу. Однако,
уровень разгрузочного стола следует
проверить, так как в процессе
транспортировки настройка могла
нарушиться. После переустановки или
замены ножей высоту разгрузочного стола
также следует проверить.
1. Разгрузочный стол имеет стопорный
винт (А, Рис. 12), который при
касании края стола, как показано на
рисунке, обеспечивает его
надлежащую высоту. Ослабьте
маховик (С, Рис. 12) и поднимайте
регулировочный рычаг (D, Рис. 12) до
тех пор, пока стопорный винт (А, Рис.
12) не коснется края стола.

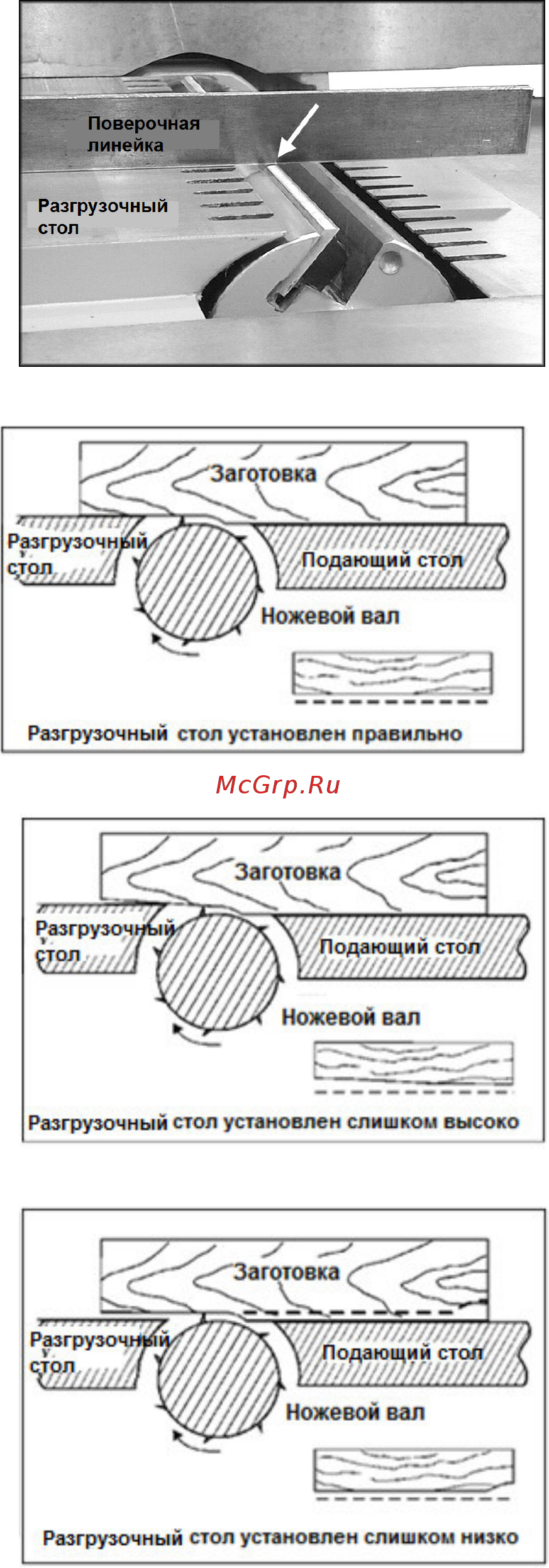

2. Положите на разгрузочный стол
поверочную линейку так, чтобы она
проходила над ножевым валом (Рис.
13).
3. Слегка покачайте ножевой вал, чтобы
режущая кромка ножа коснулась
линейки. Если нож касается
поверочной линейки, не сдвигая ее,
значит, разгрузочный стол
установлен на верную высоту. Если
нож приподнимает линейку –
разгрузочный стол установлен
слишком низко. Если нож не касается
линейки – разгрузочный стол
установлен слишком высоко.
4. Чтобы поднять разгрузочный стол,
ослабьте шестигранную гайку (В, Рис.
12) и закручивайте стопорный винт
(А, Рис. 12) по часовой стрелке.
Чтобы опустить разгрузочный стол,
откручивайте стопорный винт (А, Рис.
12) против часовой стрелки.
5. Когда разгрузочный стол будет
установлен на одном уровне с
ножами, затяните шестигранную
гайку (В, Рис. 12) и плотно затяните
маховик (С, Рис. 12).
После установки разгрузочного стола на
Рис. 13
Рис. 14
Рис. 15
Рис. 16
