15
Ножевой вал со спиральным расположением
ножей выполнен из качественной стали,
имеет 39 двусторонних ножа и 3 ножа для
шпунтов на наружных концах вала. Замена
ножей осуществляется простыми
действиями, ножи устанавливаются в
посадочных местах, не требуя регулировки
шаблоном.
После некоторого времени эксплуатации
изношенные ножи необходимо перевернуть.
Если изношены обе кромки ножа, его следует
заменить.

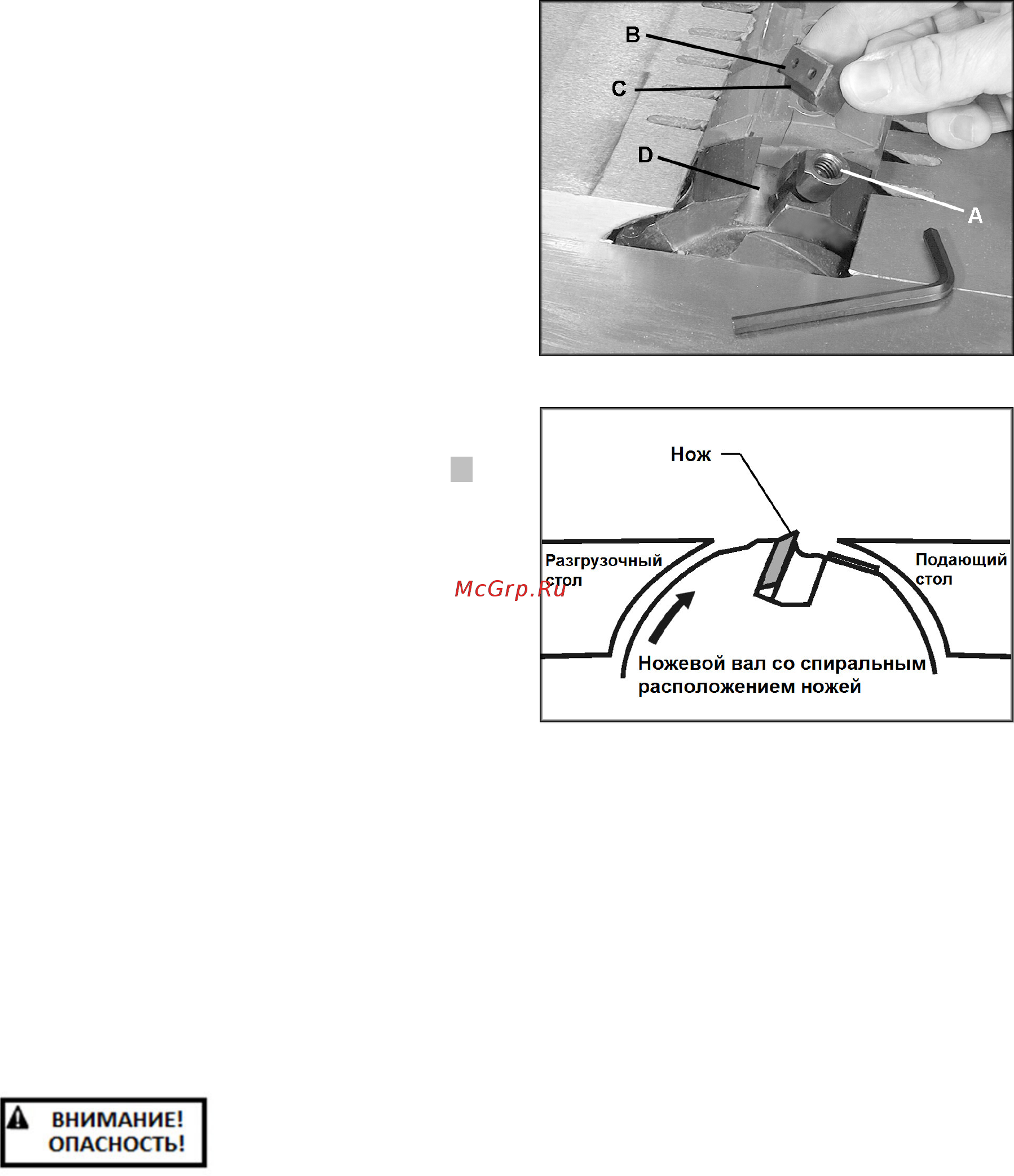

1. Ослабьте винт прижимной планки (А,
Рис. 20).
2. Извлеките нож (В, Рис. 20) вместе с
прижимной планкой (С, Рис. 20) из паза.
3. Убедитесь, что паз (D, Рис. 20) очищен от
пыли и опилок, которые могут помешать
правильному размещению ножа. При
необходимости очистите паз и протрите
его растворителем.
4. Переверните нож на 180° и установите
его на два штифта прижимной планки.
Убедитесь, что соблюдено правильное
направление режущей кромки ножа (Рис.
21).
5. Вставьте прижимную планку в паз.
6. Плотно затяните винт прижимной планки
(А, Рис. 20).
ПРИМЕЧАНИЕ: для обеспечения
оптимального качества строгания все ножи
надо переворачивать одновременно. Если
нож поврежден или на нем образовалась
трещина, его можно перевернуть или
заменить отдельно от остальных ножей.
После установки одного ножа убедитесь, что
винт прижимной планки затянут, и только
потом приступайте к установке следующего.
Убедитесь, что ножи
направлены правильно, а все винты
надежно затянуты. Ослабленные винты
могут привести к вылету ножа из
ножевого вала, создав серьезное
повреждение станка и опасность
серьезного травмирования оператора и
окружающих.
9.6 Регулировка упора
Упор заготовки (А, Рис. 22) имеет
возможность наклона назад и вперед на 45°.
На упоре установлены ограничители для
углов 90° (В, Рис. 22) и 45° (С, Рис. 22).
Рис. 20
Рис. 21
