16
Для наклона упора вперед
:
1. Ослабьте фиксирующую ручку (D, Рис.
22) и с помощью ручки (Е, Рис. 22)
наклоните упор вперед. ПРИМЕЧАНИЕ:
во избежание появления царапин на
поверхности стола слегка приподнимите
упор во время наклона.
2. Затяните фиксирующую ручку (D, Рис.
22).
Для наклона упора назад:
1. Ослабьте фиксирующую ручку (D, Рис.
22) и отверните ограничитель (F, Рис. 22)
в сторону.
2. С помощью ручки (Е, Рис. 22) установите
угол наклона упора. ПРИМЕЧАНИЕ: во
избежание появления царапин на
поверхности стола слегка приподнимите
упор во время наклона.
3. Затяните фиксирующую ручку (D, Рис.
22).
Для смещения упора вперед или назад:
1. Ослабьте фиксирующую ручку (G, Рис.
22) и поворачивайте маховик (Н, Рис. 22)
против часовой стрелки для смещения
упора вперед, по часовой стрелке для
смещения упора назад.
2. Когда упор займет нужное положение,
надежно затяните фиксирующую ручку
(G, Рис. 22).
Для проверки и регулировки
ограничителя 90
°
:
1. Ослабьте фиксирующую ручку (D, Рис.
23) и наклоняйте упор до тех пор, пока
стопорный винт (В, Рис. 23) не коснется
ограничителя (F, Рис. 23).
2. Положите угольник или транспортир (не
прилагается) на стол вровень с
поверхностью упора. См. Рис. 23.
3. Если необходима регулировка, ослабьте
шестигранную гайку на стопорном винте
(В, Рис. 23) и откручивайте или
закручивайте винт, пока упор не встанет
вровень с угольником.
4. Снова затяните шестигранную гайку.
Для проверки и регулировки
ограничителя 45
°
:
1. Ослабьте фиксирующую ручку (Рис. 22,
D) и наклоняйте упор до тех пор, пока он
не коснется ограничителя для угла 45°
(С, Рис. 22).
2. Положите транспортир или подобное
устройство, установленное на 45° на стол

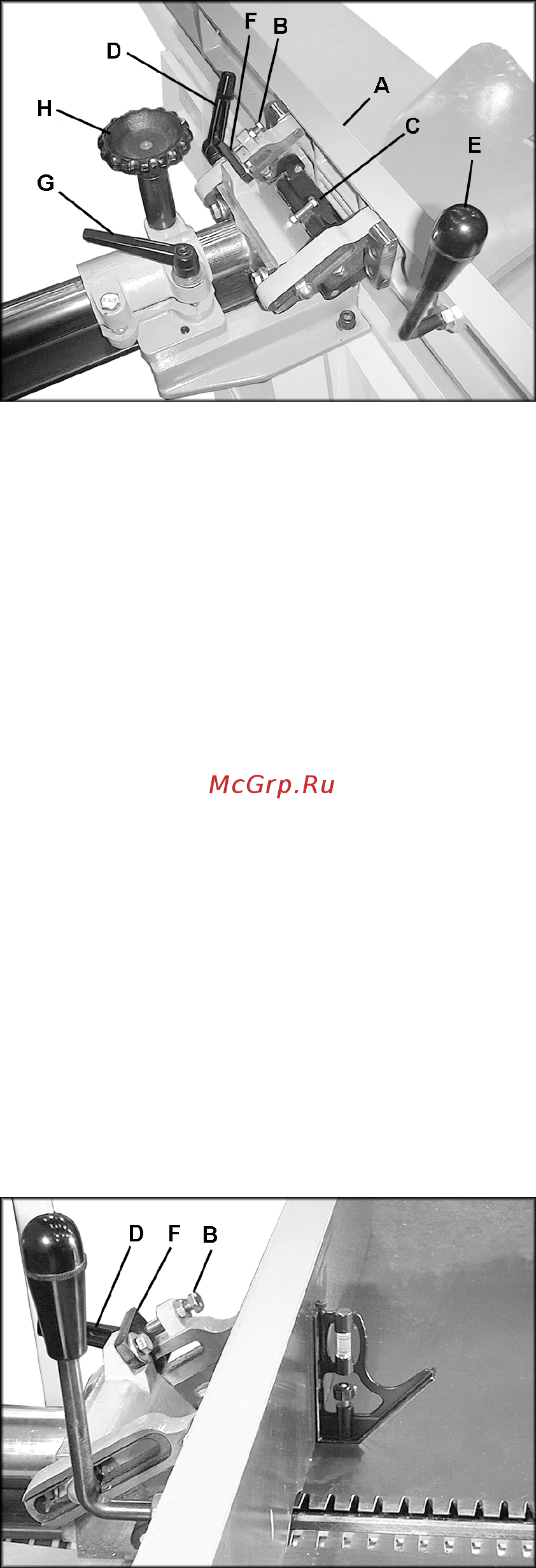

Рис. 22
Рис. 23
