мм всегда используйте прижим или
толкатель. На Рис. 27 показан толкатель,
используемый для фугования плоскости.
11.4 Изготовление шпунта
Шпунт представляет собой канавку,
прорезанную вдоль торца заготовки. См. Рис.
28. Ширина и толщина заготовки,
предназначенной для изготовления шпунта,
зависит от ширины и длины самого шпунта.
Однако, запрещается изготовление шпунта
на заготовке длиной менее 300 мм.
Для изготовления
шпунта необходимо
снять со станка
защиту ножевого
вала. Будьте особенно внимательны и не
держите руки вблизи ножевого вала.
После завершения операции по
изготовлению шпунта незамедлительно
установите защиту ножевого вала на
место.
По возможности используйте толкатели при
изготовлении шпунтов. Максимальная
глубина шпунта составляет 19 мм.
1. Отключите станок от источника
питания.
2. Установите упор на желаемую
ширину шпунта.
3. Проверьте ширину шпунта путем
измерения расстояния от края ножа в
ножевом валу до упора.
4. Подключите станок к источнику
питания. Опускайте подающий стол
на 0,80 мм за один проход.
Продолжайте работу до тех пор, пока
не будет получен шпунт нужной
глубины. См. Рис. 28. ПРИМЕЧАНИЕ:
проще и безопаснее выполнить
несколько проходов с малой глубиной
резания.
11.5 Фугование изогнутых
поверхностей
Если заготовка имеет вогнутую или выпуклую
поверхность, ее следует выровнять с
помощью проходов с небольшой глубиной
фугования. Не прижимайте подобные
заготовки сильно к столу; чрезмерное
давление приведет к прогибу заготовки при
прохождении ножей, и после завершения
фугования она выгнется обратно и останется
изогнутой.

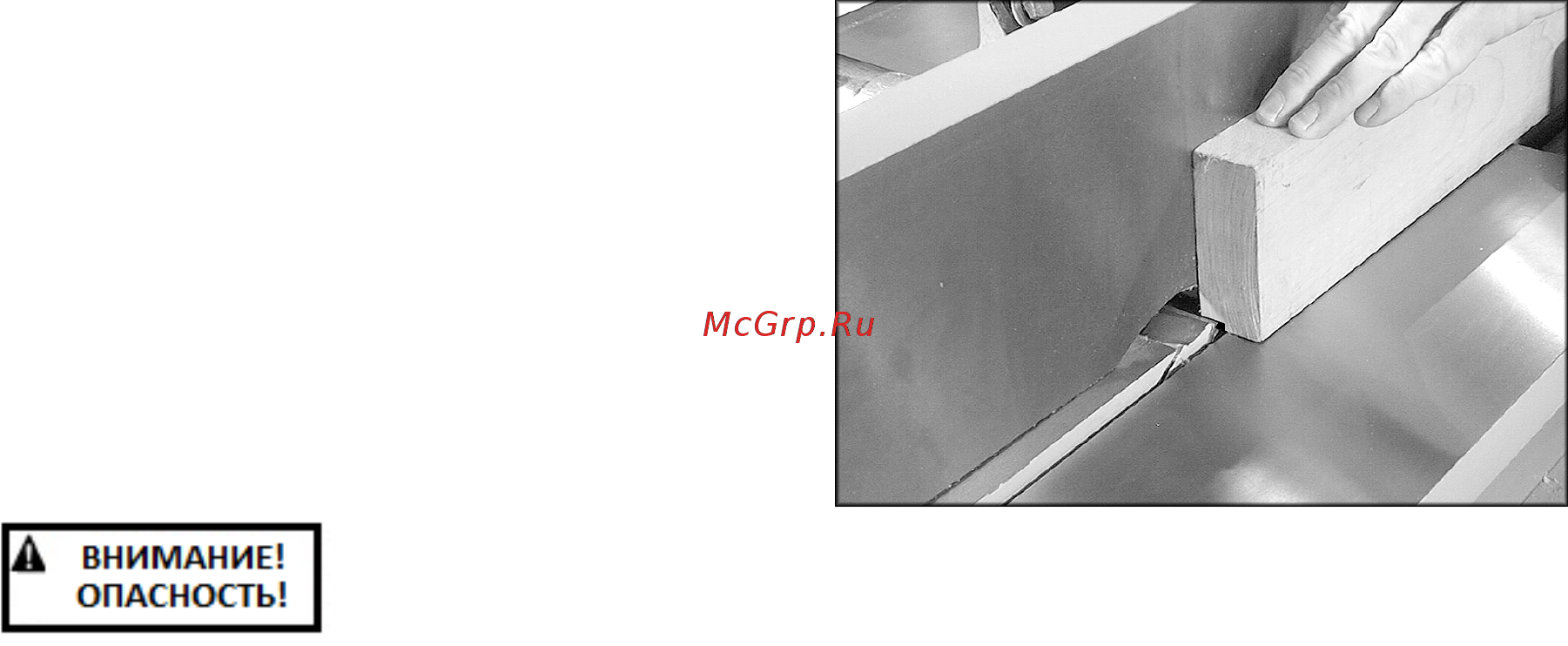

Рис. 28
