Сварочный полуавтомат КЕДР MULTIMIG-5000 • Цифровое управление
15
3. Описание
3.1. Паспортная табличка

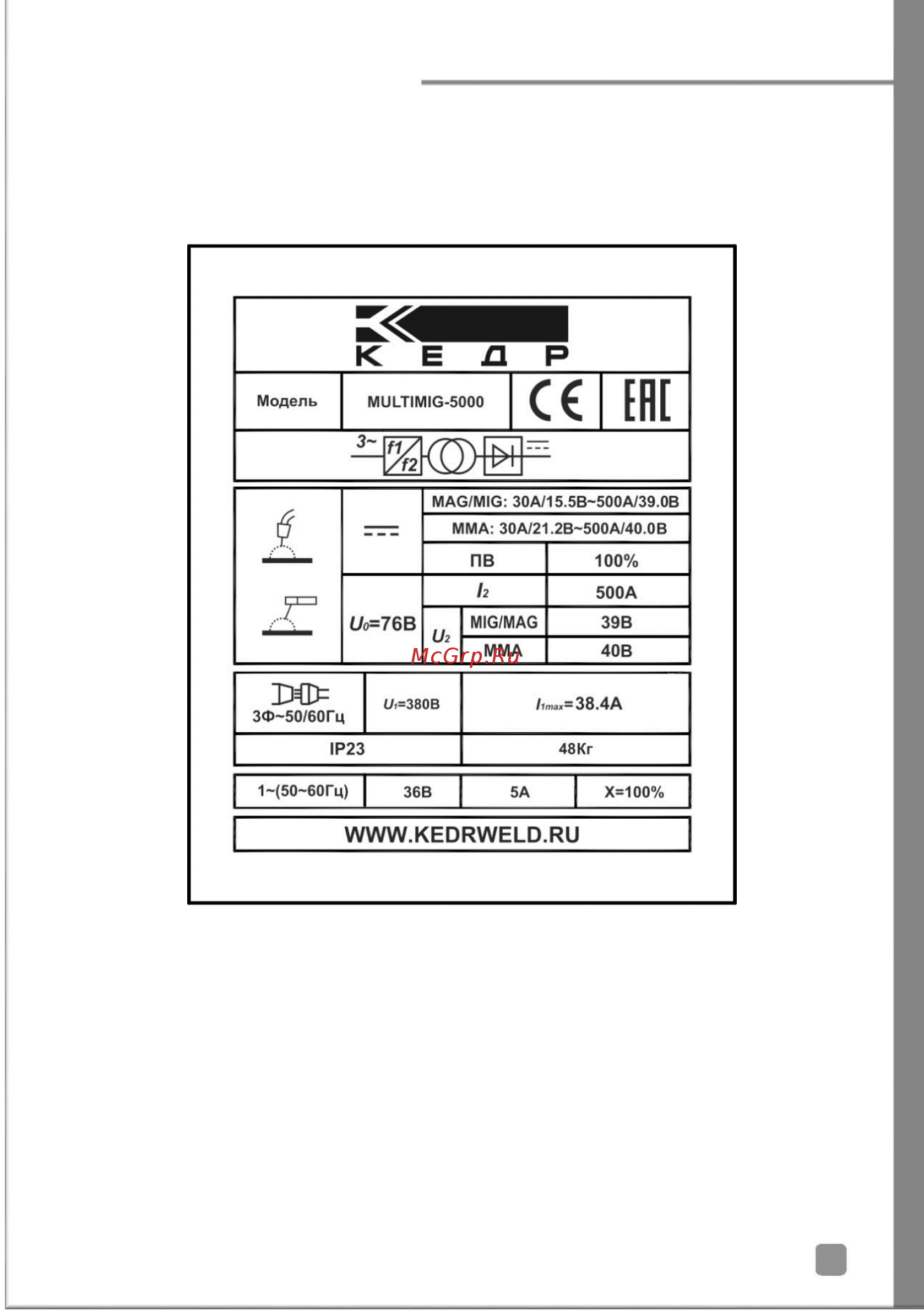

Паспортная табличка источника питания для сварочных аппаратов
MULTIMIG-5000
