Сварочный полуавтомат КЕДР MULTIMIG-5000 • Цифровое управление
17
4. Конструкция и основные компоненты

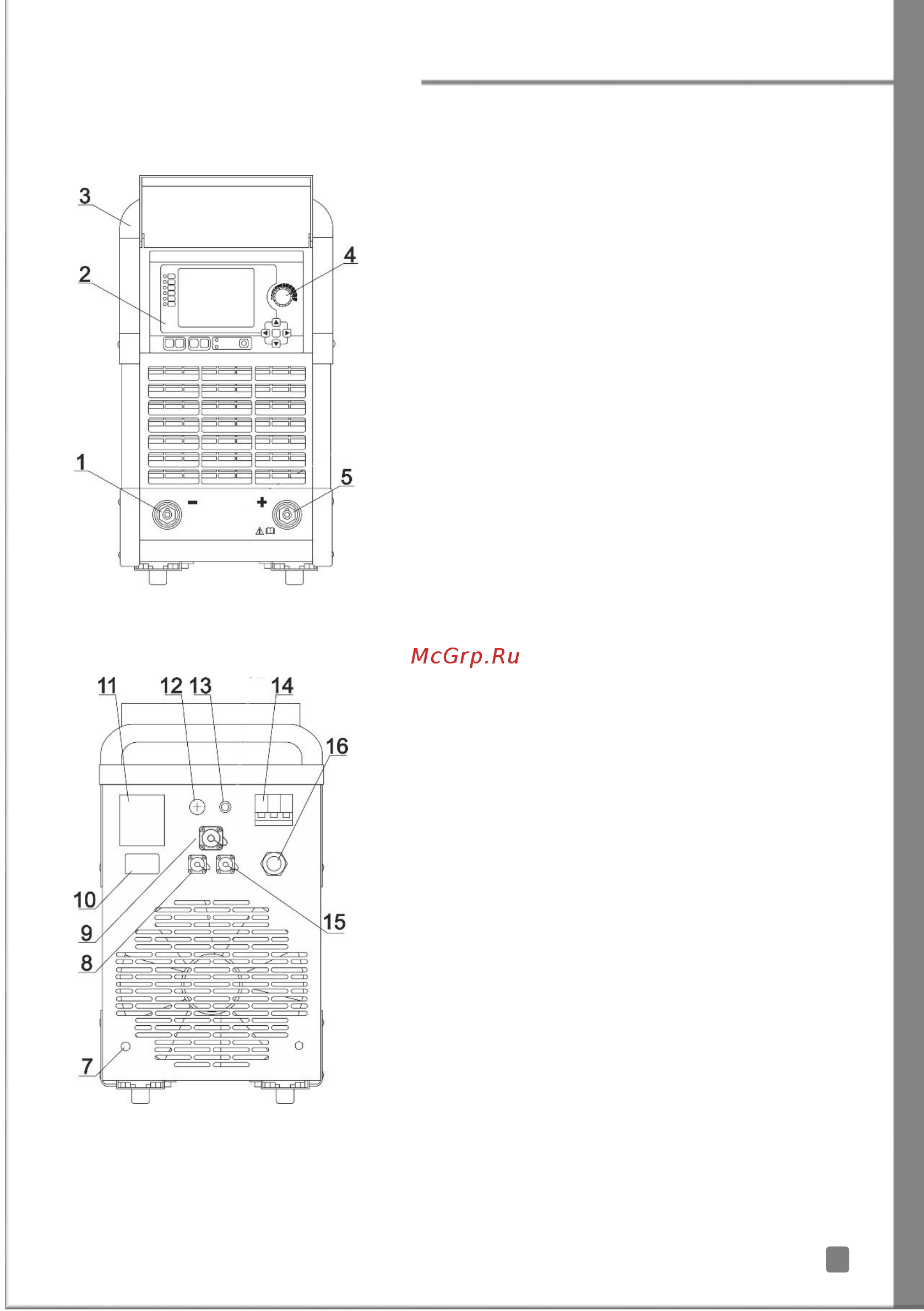

Рис. 4.1-1. Вид аппарата спереди
Рис. 4.1-2. Вид сзади
Разъемы могут отличаться
1. Разъем (–)
2. Жидкокристаллический дисплей
3. Ручка
4. Энкодер регулятор
5. Разъем (+)
7. Подключение кабеля заземления
8. Розетка XS2
9. Розетка XS1 Кабеля управления
10. Розетка питания для редуктора с подогревом
11. Паспортная табличка аппарата
12. Розетка USB
13. Предохранитель
14. Выключатель питания
15. Розетка XS3
16. Кабель питания
