Сварочный полуавтомат КЕДР MULTIMIG-5000 • Цифровое управление
18

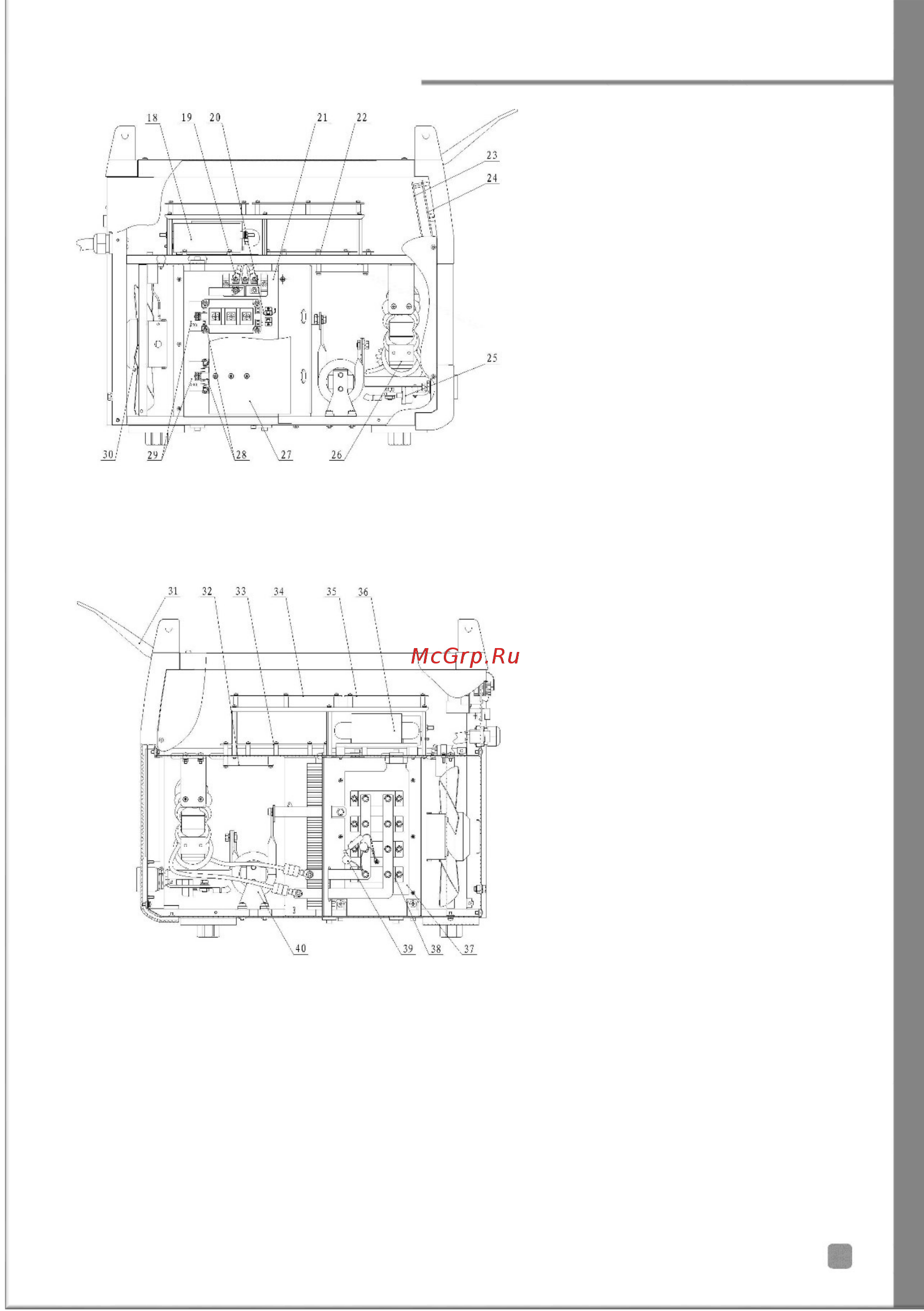

Рис. 4.1-3. Вид слева
Рис. 4.1-4. Вид справа
18. 3-фазный волновой фильтр
19. 3-фазный мостовой выпрямитель
20. Датчик температуры
21. Теплоотвод IGBT
22. Плата драйвера
23. Плата управления дисплеем
24. Плата дисплея
25. Датчик тока
26. Силовой импульсный трансформатор
27. Плата снаббера
28. Модуль IGBT
29. Плата согласования IGBT
30. Вентилятор
31. Прозрачная крышка
32. Плата управления портами
33. Плата дежурного питания
34. Плата управления
35. Плата управления механизмом
подачи
36. Трансформатор питания
механизма подачи проволоки
37. Теплоотвод диода
38. Диодный модуль выпрямителя
тока
39. Плата снабберов
40. Дроссель
