Сварочный полуавтомат КЕДР MULTIMIG-5000 • Цифровое управление
51
6.6. Разъяснение методов работы
При использовании функции сварки с инертным газом блок сварочного питания
MULTIMIG - 5000 MAG/MIG/CO
2
позволяет выбирать один из четырех методов сварки,
как показано в табл. 6.8:
Таблица 6.8. Четыре режима работы горелки при сварке в защитных газах
Символ
Метод работы
Символ
Метод работы
Двухтактный
(метод управления сваркой без
кратера)
Четырехтактный
(метод управления
сваркой с кратером)
Четырехтактный специальный, с
начальным периодом (метод
управления сваркой с заваркой
кратера и начальным периодом)
Точечный
(метод управления
точечной сваркой в
заданный момент)
Метод управления сваркой без кратера
1. Сварка начинается с нажатой кнопкой горелки, заканчивается после отпускания
кнопки горелки.
2. Основной сварочный шов выполняется напрямую, нет предварительного начального
тока и тока кратера.
Временная диаграмма метода управления сваркой без заварки кратера изображена на рис.
6.18:
T1: время газа в начале
T2: время отжига
T3: время газа в конце
t1: время возникновения дуги
t2: время прекращения дуги
Открытие горелки
Подача газа
Подача проволоки
Выходное напряжение
Выходной ток

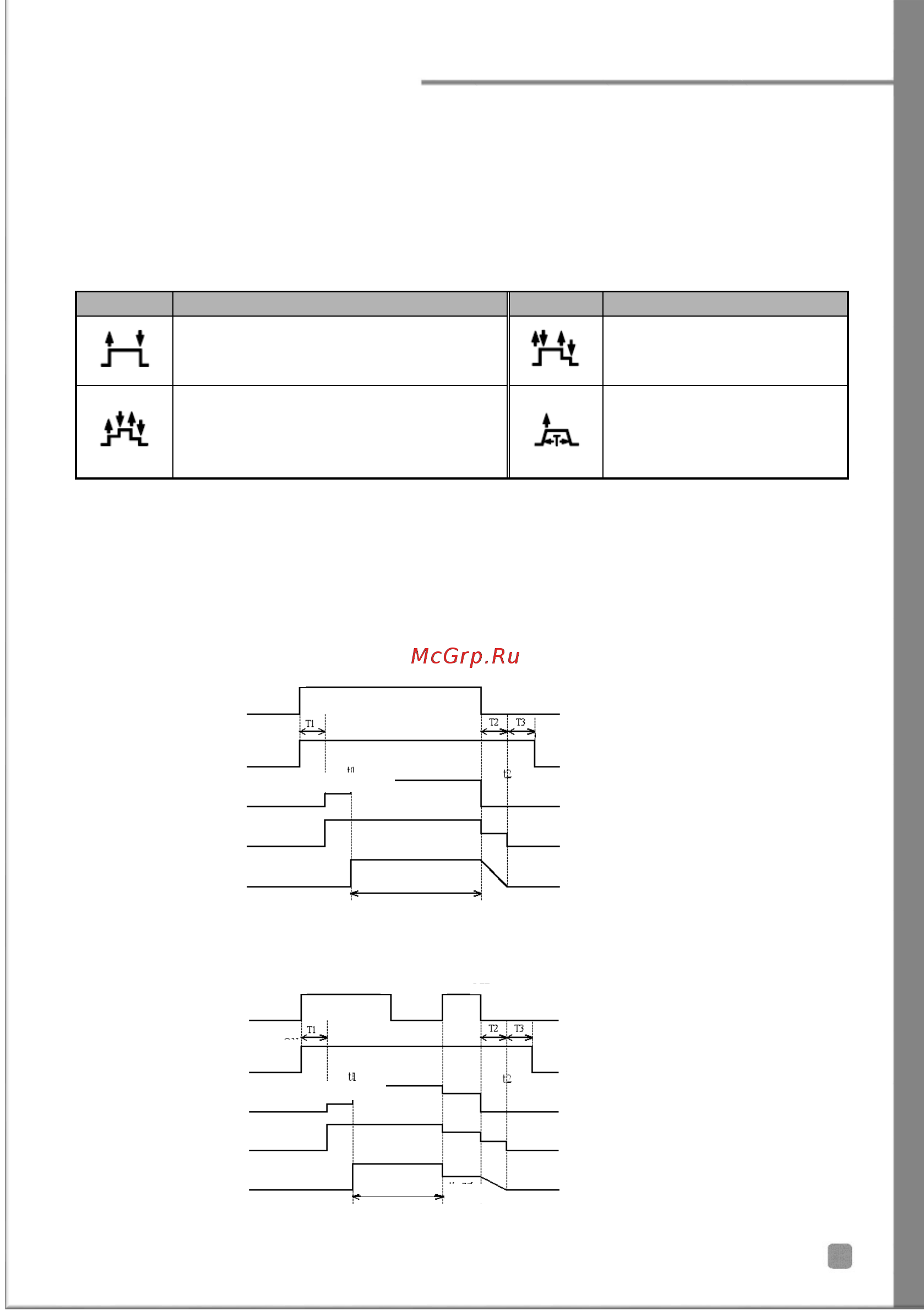

Рис. 6.18. Временная диаграмма метода управления сваркой без заварки кратера
Метод управления сваркой с кратером
T1: время газа в начале
T2: время отжига
T3: время газа в конце
t1: время возникновения дуги
t2: время прекращения дуги
Открытие горелки
Подача газа
Подача проволоки
Выходное напряжение
Выходной ток
Рис. 6.19. Временная диаграмма метода управления сваркой с заваркой кратера
Сварка
丝
Подача проволоки
ON
ON
OFF
OFF
Сварка
丝
ON
ON
OFF
OFF
ON
OFF
Кратер
Подача проволоки
