Slovensky | 105
Bosch Power Tools 1 609 92A 0KJ | (6.5.14)
Postavte merací prístroj otočený o 180° do vzdialenosti
5 m a nechajte ho nivelovať.
Prístroj vyrovnajte výškovo tak (pomocou statívu alebo v
prípade potreby podložením), aby stred laserovej línie
smeroval presne na predtým označený bod II na stene B.
Na stene A označte stred laserovej línie ako bod III (zvislo
nad resp. pod bodom I).
–Rozdiel d oboch označených bodov I a III na stene A dáva
skutočnú odchýlku meracieho prístroja od vodorovnej ro-
viny.
Maximálna prípustná odchýlka d
max
sa vypočíta nasledovne:
d
max
= dvojnásobok vzdialenosti stien x 0,3 mm/m
Príklad: Pri vzdialenosti stien 5 m smie byť maximálna dovole-
ná odchýlka d
max
=2x5mx0,3mm/m=3mm. Spomínané
značky smú ležať od seba vo vzdialenosti maximálne 3 mm.

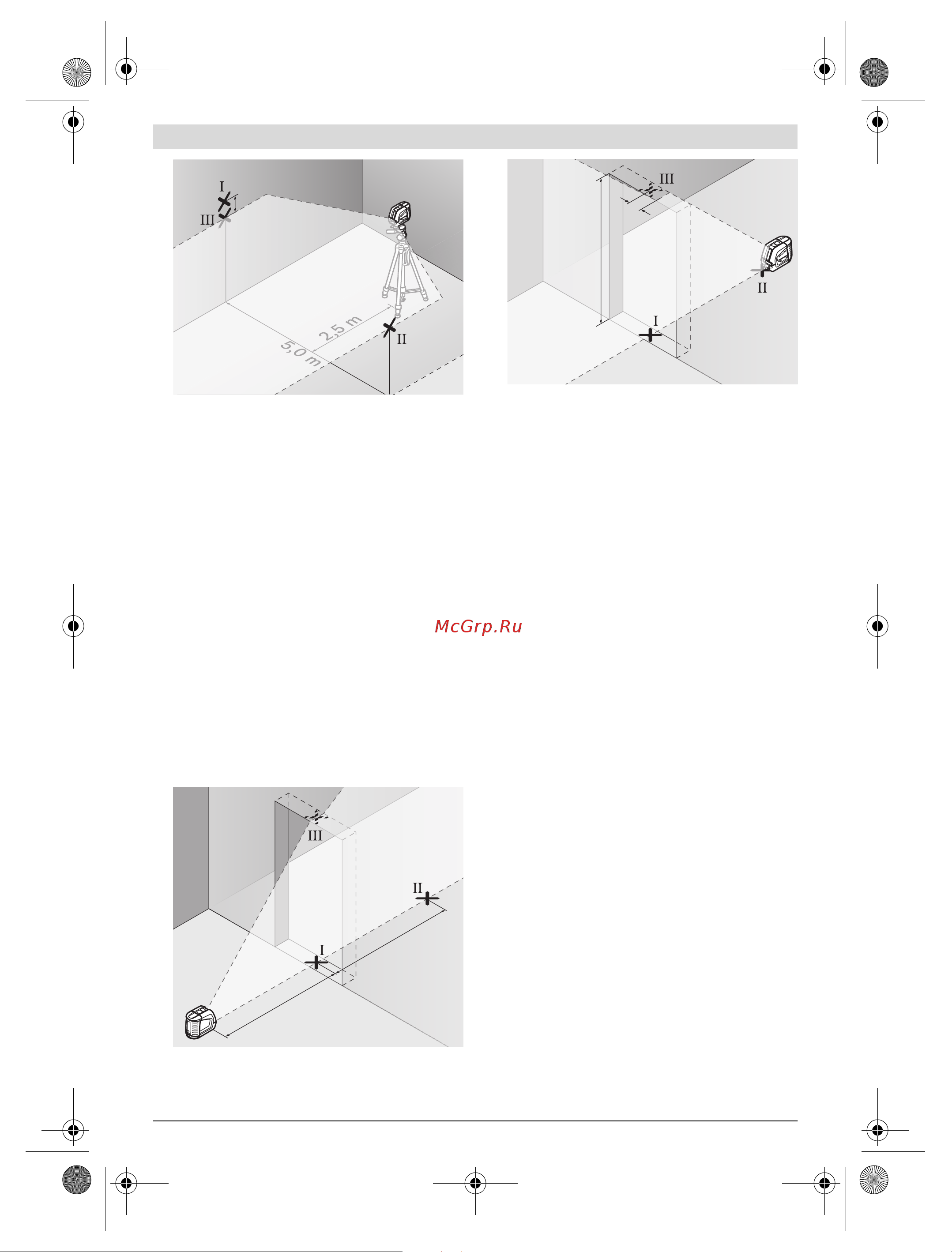

Kontrola presnosti nivelácie zvislej línie
Na túto kontrolu budete potrebovať otvor vo dverách, pri kto-
rých je (na pevnom podklade) na každej strane dverí miesto
minimálne 2,5 m.
Postavte merací prístroj do vzdialenosti 2,5 m od otvoru
dverí na pevnú rovnú podložku (nie na statív). Nechajte
prístroj nanivelovať v krížovej prevádzke a nasmerujte
laserový lúč do otvoru dverí.
Označte stred zvislej laserovej línie na podlahe otvoru dve-
rí (bod I), vo vzdialenosti 5 m na druhej strane otvoru dverí
(bod II), ako aj na hornom okraji otvoru dverí (bod III).
Postavte merací prístroj na druhej strane otvoru dverí pria-
mo za bodom II. Nechajte merací prístroj nivelovať a lase-
rovú líniu nasmerujte tak, aby jej stred prebiehal presne
bodmi I a II.
–Rozdiel d medzi bodom III a stredom laserovej línie na hor-
nom okraji otvoru dverí dáva skutočnú odchýlku meracie-
ho prístroja od zvislice.
Odmerajte výšku otvoru dverí.
Maximálna dovolená odchýlka d
max
sa vypočíta nasledovne:
d
max
= dvojnásobok výšky otvoru dverí x 0,3 mm/m
Príklad: Pri výške otvoru dverí 2 m smie byť maximálna dovo-
lená odchýlka d
max
= 2 x 2 m x 0,3 mm/m = 1,2 mm. Spomí-
nané značky smú ležať teda od seba maximálne vo vzdialen
osti 1,2 mm.
Pokyny na používanie
Na označovanie používajte vždy iba stred laserovej
línie. Šírka laserovej línie sa vzdialenosťou mení.
Práca s nastavovacou podložkou
Pomocou nastavovacej podložky 12 môžete nastaviť merací
prístroj k referenčnej línii alebo môžete zobraziť zvislú lasero
líniu v uhle 45° alebo 90° k referenčnej línii.
Merací nástroj položte statívovým uchytením 6 na kolík 16 na
nastavovacej podložke. Umiestnite ho na nastavovacej pod-
ložke tak, aby zvislá laserová línia (podľa požadovaného uhla)
prechádzala stredom nastavovacej pomôcky
13
,
14
alebo
15
.
Vyrovnajte nastavovaciu podložku 12 pomocou korešpondu-
júcich nastavovacích pomôcok 13, 14 alebo 15 na požadova-
nú referenčnú líniu.
Práca s meracou platničkou (Príslušenstvo)
(pozri obrázky EF)
Pomocou meracej platničky 20 môžete značku laserového lú-
ča nanášať na podlahu, resp. laserovú výšku na stenu.
Pomocou nulového políčka a stupnice sa dá odmerať vzájom-
né prestavenie v želanej výške a opäť naniesť na inom mieste.
Takýmto spôsobom odpadne exaktné nastavovanie prístroja
na prenášanú výšku.
Meracia platnička 20 je kvôli lepšej viditeľnosti laserového lú-
ča na väčšie vzdialenosti, resp. pri dopade silného slnečného
svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je
však identifikovateľné len vtedy, keď pozeráte na meraciu
platničku paralelne k laserovému lúču.
d
2,5 m
A
B
2,5 m
2,5 m
2 m
d
