118 | Русский
1 609 92A 0KJ | (6.5.14) Bosch Power Tools

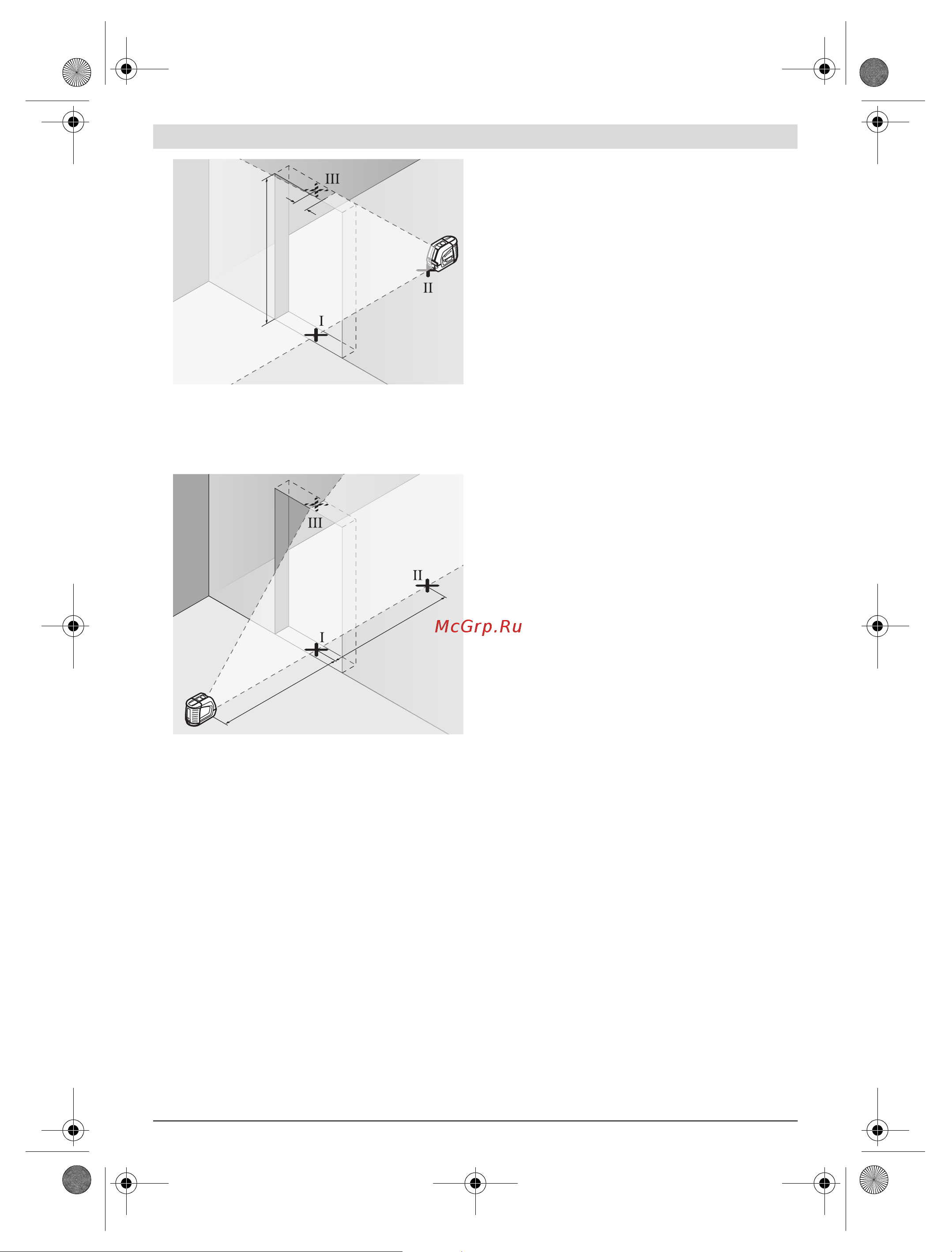

–Установите измерительный прибор на расстоянии
2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Дайте измерительному прибору
самонивелироваться в режиме перекрестных линий и
направьте лазерные лучи на дверной проем.
–Отметьте середину вертикальной линии на полу в прое-
ме двери (точка I), на расстоянии в 5 м с другой сторо-
ны проема двери (точка II), а также по верхнему краю
проема двери (точка III).
Переставьте измерительный инструмент на другую сто-
рону дверного проема прямо за точкой II. Подождите,
пока измерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно
через
точки I и II.
–Разница d между точкой III и серединой лазерной ли-
нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.
Измерьте высоту проема двери.
Максимальное допустимое отклонение d
max
рассчитыва-
ют следующим образом:
d
max
войная высота проема двери x 0,3 мм/м
Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d
max
=2x2м x0,3мм/м =1,2мм. Таким образом, рассто-
яние между отметками не должно превышать 1,2 мм.
Указания по применению
Используйте всегда только середину лазерной ли-
нии для отметки. Ширина лазерной линии изменяется
по мере удаления.
Работа с пластинкой выверки
С помощь пластины выверки 12 Вы можете выверить из-
мерительный инструмент по опорной линии или постро-
ить вертикальную лазерную линию под углом в 45° или
90° к опорной линии.
Установите измерительный инструмент гнездом для кре-
пления на штативе 6 на штифт 16 на пластинке выверки.
Измерительный инструмент следует расположить на пла-
стинке так, чтобы вертикальная лазерная линия (в зависи-
мости от необходимого угла) проходила в середине
устройства наводки 13, 14 или 15.
Установите пластинку выверки 12 с помощью соответст-
вующих элементов выверки 13, 14 или 15 или на ж
елае-
мую опорную линию.
Работа с измерительным шаблоном (принадлежности)
(см. рис. ЕF)
С помощью измерительного шаблона
20
Вы можете перене-
сти лазерную отметку на пол или высоту лазера на стену.
С помощью нуля и шкалы можно измерить расстояние до
желаемой высоты и перенести его на другое место. Благо-
даря этому не нужно настраивать измерительный инстру-
мент на переносимую высоту.
Для улучшения видимости лазерного луча на большом
расстоянии и при сильном солнце измерительный шаблон
20 имеет отражающее покрытие. Однако усиление ярко-
сти заметно только, если смотреть на измерительный ша-
блон параллельно лазерному лучу.
Работа со штативом (принадлежности)
Штатив обеспечивает стабильную, регулируемую по высоте
опору для измерений. Установите измерительный инстру-
мент гнездом под штатив
6
на резьбу 1/4" штатива и
зафиксируйте его с помощью фиксирующего винта штатива.
Работа с лазерным приемником (принадлежности)
(см. рис. G)
При неблагоприятной освещенности (светлое окружение,
прямые солнечные лучи) и на большом расстоянии
используйте для лучшего нахождения лазерных лучей
лазерный приемник 21. При работе с лазерным приемни-
ком включайте импульсную функциюм. «Импульсная
функция», стр. 115).
Очки для работы с лазерным инструментом (принад-
лежности)
Лазерные очки отфильтровывают окружающий свет.
Благодаря этому красный свет лазера становится более
ярким для человеческого глаза.
Не применяйте лазерные очки в качестве защитных
очков. Лазерные очки служат для лучшего распознава-
ния лазерного луча, однако они не защищ
ают от лазер-
ного излучения.
Не применяйте лазерные очки в качестве солнеч-
ных очков или в уличном движении. Лазерные очки
2,5 m
2,5 m
2 m
d
OBJ_BUCH-817-005.book Page 118 Tuesday, May 6, 2014 10:15 AM
