162 | Русский
1 609 929 S04 | (30.6.09) Bosch Power Tools

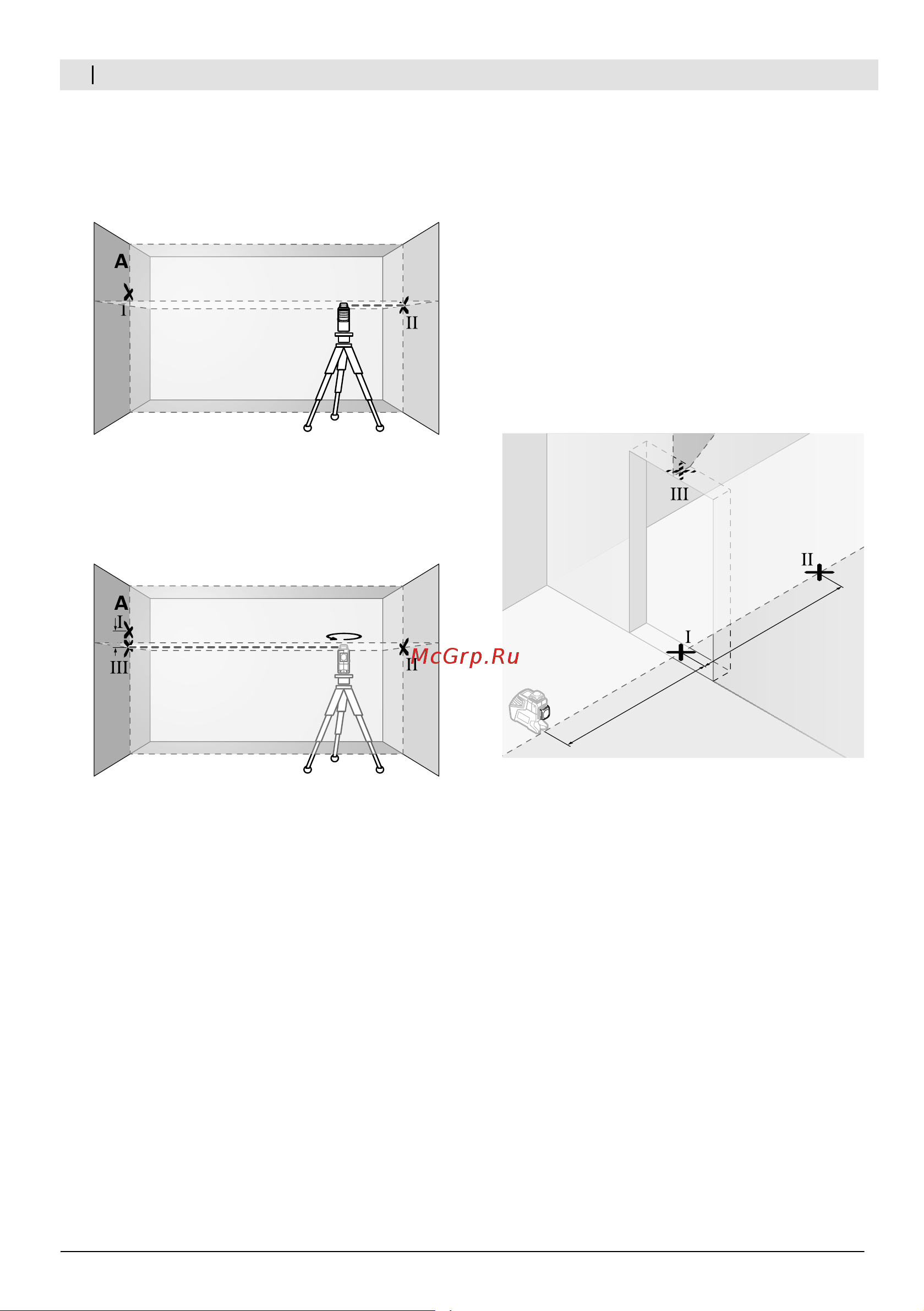

– Установите измерительный инструмент –
не поворачивая его
– вблизи стены В,
включите его и дайте ему время нивелиро-
ваться.
– Установите измерительный инструмент по
высоте (с помощью штатива или подкладок)
так, чтобы точка перекрещивания лазер-
ных линий точно совпала с ранее отмечен-
ной точкой II на стене В.
– Поверните измерительный инструмент на
180
°, не изменяя высоты. Направьте ин-
струмент на стену А так, чтобы вертикаль-
ная лазерная линия проходила через уже
отмеченную точку
I. Подождите, пока ин-
струмент не закончит самонивелирование,
и отметьте точку перекрещивания лазер-
ных линий на стене А (точка III).
– Расстояние d между двумя обозначенными
точками
I и III на стене А отражает
фактическое отклонение измерительного
инструмента по высоте вдоль поперечной
оси.
На расстоянии 2 x 5 м = 10 м максимально
допустимое отклонение составляет:
10 м x
� 0,2 мм/м = � 2 мм.
Таким образом, расстояние
d между точками I
и III не должно превышать макс. 2 мм.
Проверка точности нивелирования
вертикальной линии
Для проверки Вам требуется проем двери,
в обе стороны от которого (на прочном полу)
есть свободное пространство длиной не менее
2,5 м.
– Установите измерительный прибор на
расстоянии 2,5 м от дверного проема на
твердое, ровное основание (не на штатив).
Дайте измерительному прибору
самонивелироваться в вертикальном
режиме и направьте лазерные лучи на
дверной проем.
– Отметьте середину вертикальной линии на
полу в проеме двери (точка
I), на расстоя-
нии в 5 м с другой стороны проема двери
(точка II), а также по верхнему краю про-
ема двери (точка III).
B
B
d
180˚
2,5 m
2,5 m
OBJ_BUCH-907-001.book Page 162 Tuesday, June 30, 2009 2:41 PM
