Русский | 163
Bosch Power Tools 1 609 929 S04 | (30.6.09)

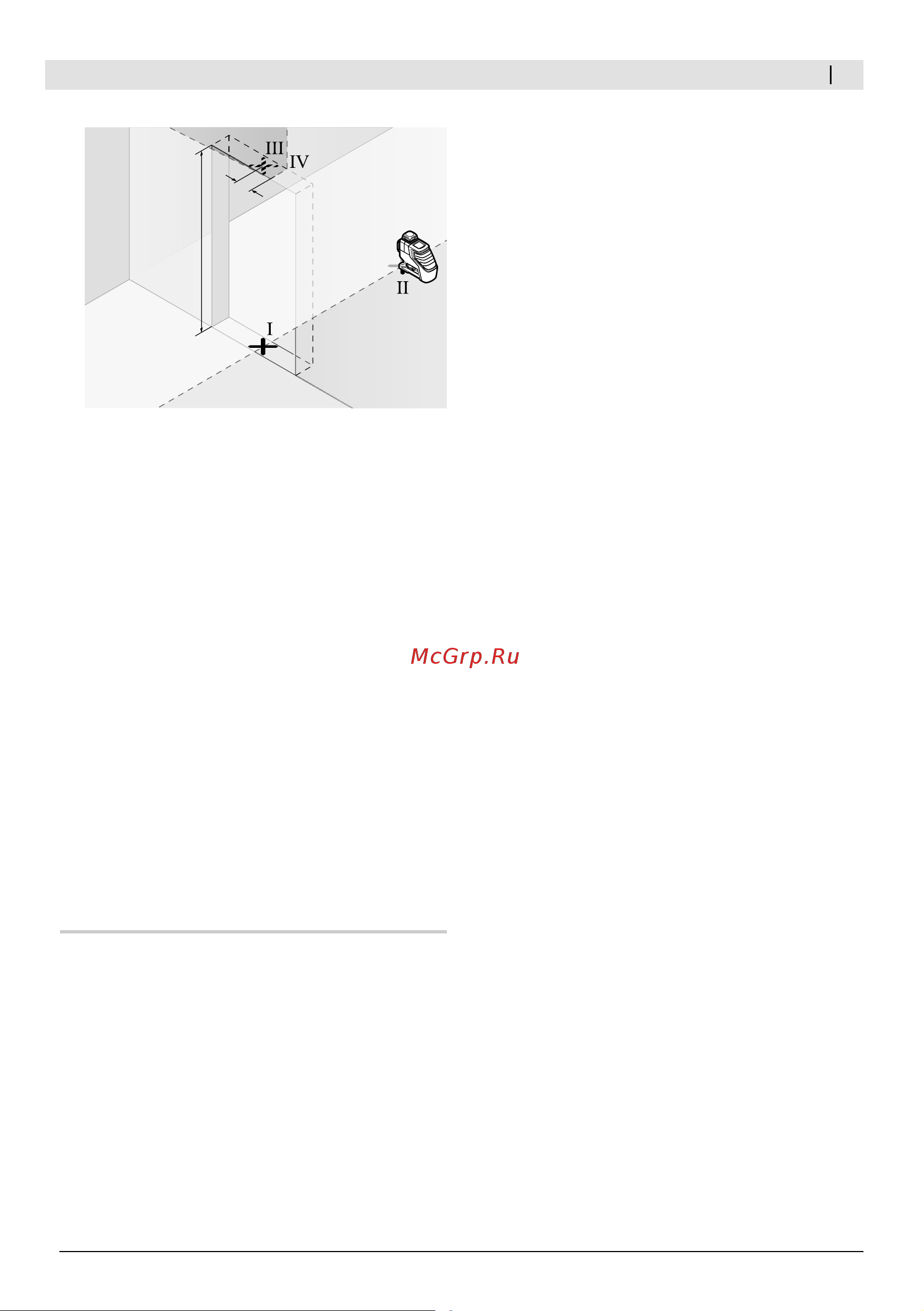

– Поверните измерительный инструмент на
180
° и поставьте его по другую сторону
дверного проема прямо позади точки II.
Дайте измерительному прибору
самонивелироваться и направьте его
вертикальные лазерные лучи так, чтобы их
середины проходили через точки
I и II.
– Пометьте середину лазерного луча на верх-
нем крае дверного проема как точку IV
.
– Расстояние d между двумя обозначенными
точками III и IV отображает фактическое
отклонение измерительного инструмента
от вертикали.
– Измерьте высоту проема двери.
Максимально допустимое отклонение
рассчитывается следующим образом:
двойная высота дверного проема x 0,2 мм/м
Пример: при высоте дверного проема в 2 м
максимальное отклонение может составлять
2 x 2 м x
� 0,2 мм/м = � 0,8 мм. Точки III и IV
могут находиться на расстоянии максимум
0,8 мм друг от друга.
Указания по применению
� Используйте всегда только середину ла-
зерной линии для отметки. Ширина лазер-
ной линии изменяется по мере удаления.
Работы с визирной маркой
Визирная марка 15 улучшает видимость лазер-
ного луча при неблагоприятных условиях и на
больших расстояниях.
Отражающая половина визирной марки 15
улучшает видимость лазерной линии, на
прозрачной половине лазерную линию видно
также и с тыльной стороны визирной марки.
Работа со штативом (принадлежности)
Штатив обеспечивает стабильную, регулируе-
мую по высоте опору для измерений. Поставь-
те измерительный инструмент гнездом под
штатив 1/4" 10 на резьбу штатива 21 или обыч-
ного фотоштатива. Для установки на обычный
строительный штатив используйте гнездо под
штатив 5/8"
9. Зафиксируйте измерительный
инструмент с помощью крепежного винта
штатива.
Фиксация с помощью универсального
крепления (принадлежности) (см. рис. D)
С помощью универсального крепления 19 Вы
можете закрепить измерительный инстру-
мент, напр., на вертикальных поверхностях,
трубах или намагниченных материалах. Уни-
версальное крепление можно также исполь-
зовать в качестве подставки. Оно облегчает
выравнивание инструмента по высоте.
Работа с измерительным шаблоном
(принадлежности) (см. рис. А
– В)
С помощью измерительного шаблона 16 Вы
можете перенести лазерную отметку на пол
или высоту лазера на стену.
С помощью нуля и шкалы можно измерить
расстояние до желаемой высоты и перенести
его на другое место. Благодаря этому не нужно
настраивать измерительный инструмент на
переносимую высоту.
Для улучшения видимости лазерного луча на
большом расстоянии и при сильном солнце
измерительный шаблон 16 имеет отражающее
покрытие. Однако усиление яркости заметно
только, если смотреть на измерительный
шаблон параллельно лазерному лучу.
Работа с лазерным приемником
(принадлежности) (см. рис. D)
При неблагоприятной освещенности (светлое
окружение, прямые солнечные лучи) и на
большом расстоянии используйте для лучшего
нахождения лазерных лучей лазерный прием-
ник 17. При работе с лазерным приемником
включайте импульсную функцию (см. «Им-
пульсная функция», стр. 160).
2 m
d
OBJ_BUCH-907-001.book Page 163 Tuesday, June 30, 2009 2:41 PM
