Felisatti RH26/36СVR аккумуляторный [12/81] Maintenance
![Felisatti RH26/36СVR аккумуляторный [12/81] Maintenance](/views2/1393971/page12/bgc.png)
12
Check if any screw is losen. Losen screw must be
fastened rmly.
Replacement of screw must be carried out
at the authorized Felisatti A/S center using
genuine parts. Otherwise Commutator may
worn out quickly shortening the service life of
the Tools.
3. Motor Assembly
The Commutator in the Motor Assembly is the
core part of the Hammer.
Be careful not to cause scratch or contact with oil
or water on the surface of the Commutator
4. Storing after Use
Store the Hammer in a dry place out of
reach of the children.
5. Repair
If the Hammer is not operating normally,
do NOT attempt to locate the problem or
repair yourself. Contact nearest
authorized A/S center for service.
6. Checking the carbon brush
The motor incorporates a consumable part,
carbon brush. When the life of carbon brush ends,
change the carbon brush with new one.
Replacement must be made with new
genuine part purchased at Felisatti A/S center.
Commutator may be worn quickly to shorten
the service life of the Tools when non genuine
part is used.
Disposal of Old Electrical & Electronic Equipment (Applicable in the European
Union and other European countries with separate collection systems)
This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste. Instead it shall be handed over to the applicable
collection point for the recycling of electrical and electronic equipment. By ensuring
this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise be
caused by inappropriate waste handling of this product. The recycling of materials
will help to conserve natural resources. For more detailed information about recycling
of this product, please contact your local city office, your household waste disposal
service or the shop where you purchased the product.

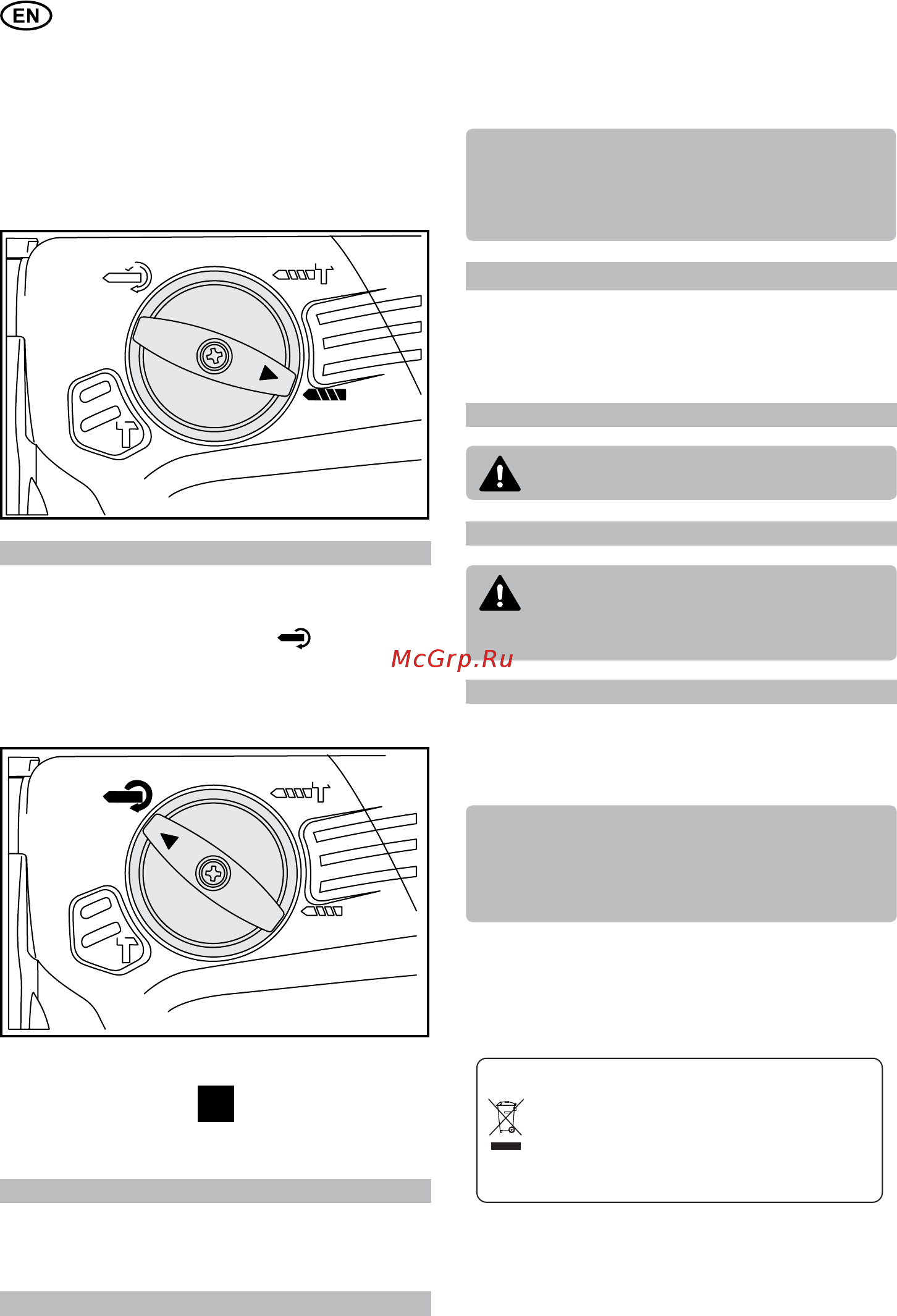

3. For drilling or tapping into wood, metal or
plastic materials, position the change lever in
“Drilling” mode as illustrated in the third diagram.
In “Drilling” mode, the tool makes only drilling
without blowing. Use the drill bit or keyless chuck
and the like for “Drilling” mode.
13. Adjusting Chisel Angle
When performing chisel operation, chisel angle
can be set at 22.5˚/16 for convenience. To change
bit angle, put change lever in “
”and turn the
tool holder clockwise or counterclockwise to a
position. When performing plain chisel operation,
recover the change lever to “Hammer” mode again
after adjusting angle, and then start operation.
7
Maintenance
1. Checking the Tool (Bit)
Using the worn-off Bit will cause overloading the
motor and reduce work efciency. Either sharpen
the tool or replace with a new one.
2. Checking the Screws
