ОБЩЕЕ ОПИСАНИЕ
10

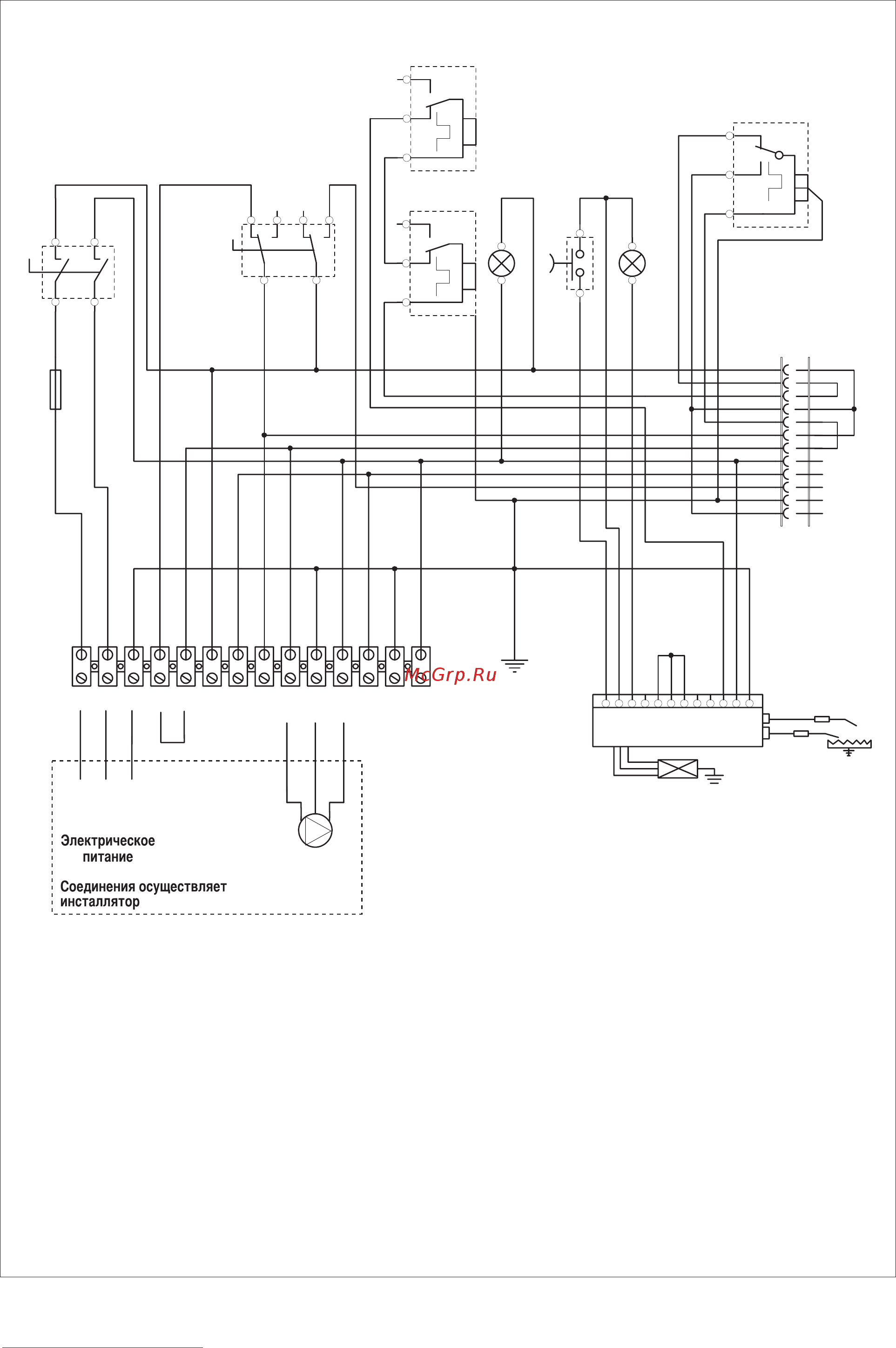

ФУНКЦИОНАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
IG
0
1
FU
MO1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
L1
N
PE
TA
TA
TB-C
TB-1
TB-2
PI-L1
PI-PE
PI-N
PB-L1
PB-PE
PB-N
LNPE
220V~50Hz
PI
E/I
A3
A1
B6
B4
A2
B5
TF
1
2
C
1
2
C
TS
LV
SB
LR
TR
1
2
C
PE
CO1CO1A
ER
EA
AP
1
2
3
4
5
6
7
8
9
10
11
12
VG
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
IG - Главный выключатель
FU - Предохранитель (6,3 A)
E/I - Селектор лето/зима
TF - Термостат эвакуации дымов
TS - Предохранительный термостат
(с ручной разблокировкой) (110°C 0/-6)
(*)
LV - Лампочка электропитания
SB - Кнопка разблокировки горелки
LR - Лампочка блокировки горелки
TR - Термостат котла (33÷82°C ±3) (*)
(*) Сертифицировано
CO1/CO1A - Соединители с 12 полюсами
AP - Оборудование розжига и контроля
пламени
ER - Электрод обнаружения
EA - Электрод розжига
VG - Газовый электроклапан
PI - Циркуляционный насос
MO1 - Клеммная коробка
