Ariston UNOBLOC G 55 RI MET [11/36] Панель управления
![Ariston UNOBLOC G 55 RI MET [11/36] Панель управления](/views2/1394051/page11/bgb.png)
ОБЩЕЕ ОПИСАНИЕ
11

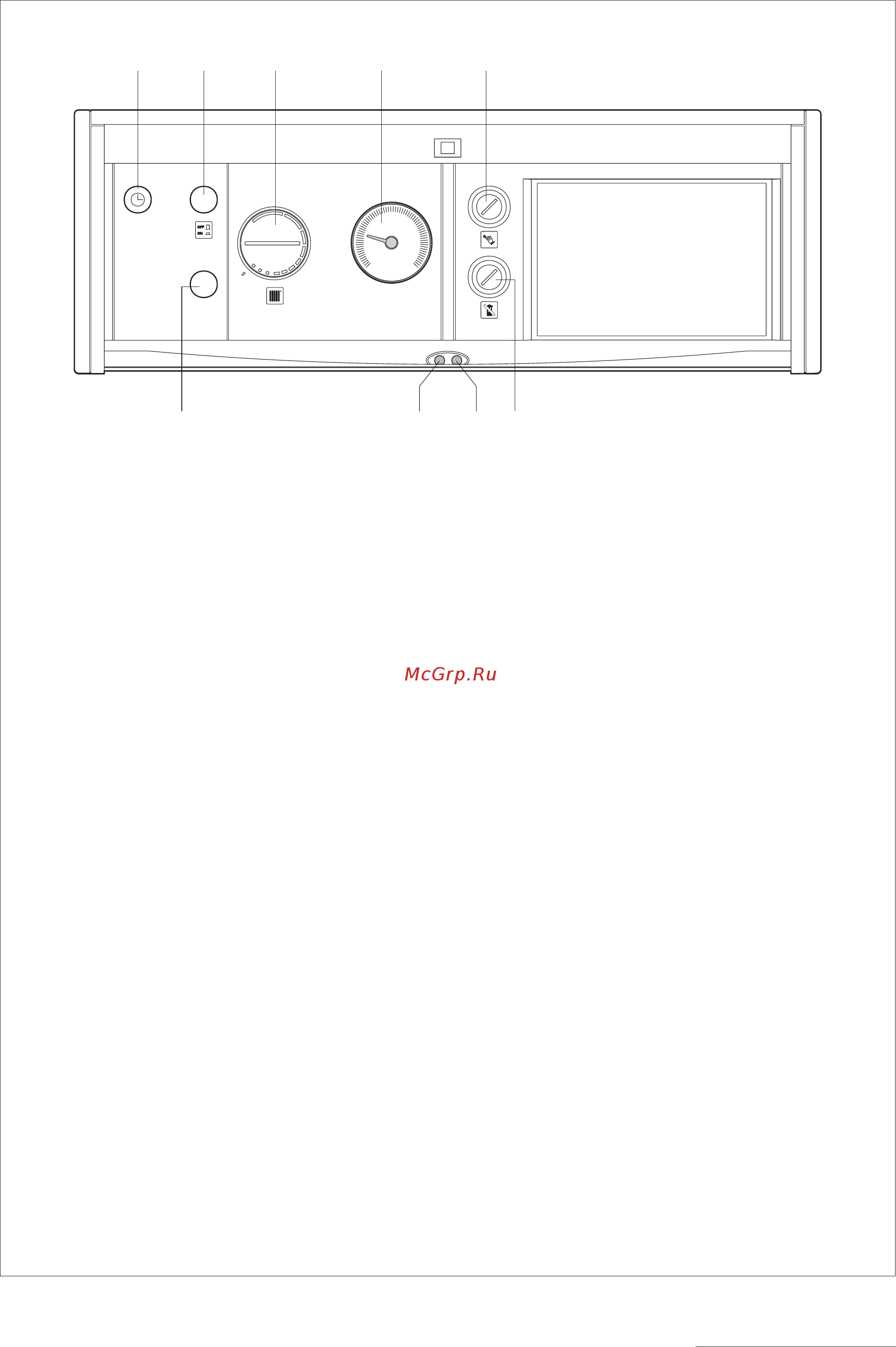

ПАНЕЛЬ УПРАВЛЕНИЯ
20
40
60
80
100
0
120
1 2 5
789
3 4
6
1 - Селектор лето/зима (*)
2 - Главный выключатель
OFF Выключено
ON Включено
3 -
v
Термостат котла
Позволяет установить значение температуры воды контура отопления котла.
4 - Термометр котла
Отображает температуру воды в контуре отопления.
5 -
x
Ручная разблокировка предохранительного термостата
Позволяет запустить котёл после срабатывания предохранительного термостата.
Доступен после снятия защитного колпачка.
6 -
y
Ручная разблокировка термостата тяги
Позволяет запустить котёл после срабатывания термостата тяги.
Доступен после снятия защитного колпачка.
7 - Лампочка блокировки горелки (красная)
Включается в случае блокировки горелки.
8 - Лампочка электропитания (зелёная)
Включается, чтобы показать, что есть электропитание.
9 - Разблокировка горелки
Позволяет запустить котёл после блокировки горелки.
(*) Производство горячей воды для жилищно-коммунальных нужд возможно только при
наличии внешнего бойлера косвенного нагрева.
