ОБЩЕЕ ОПИСАНИЕ
6
ОПИСАНИЕ ИЗДЕЛИЯ
Котёл UNOBLOC – это газовый отопительный котёл
с атмосферной горелкой и чугунным теплообменником
для отопления помещений.
Котёл имеет открытую камеру сгорания (типа B11BS)
и снабжён вытяжным колпаком, обеспечивающим
надёжное удаление продуктов сгорания даже при
неустойчивой тяге. Он снабжён термостатом для
контроля уходящих газов, как предусмотрено в
специализированных Нормах по технике
безопасности.
В котле используется горелка из нержавеющей
стали со стабилизированным пламенем и плавным
розжигом. Применяется ионизированная система
контроля пламени.
Устройства управления котлом отвечают нормам по
технике безопасности. Они расположены на
функциональной панели управления, встроенной в
корпус котла.
Котёл UNOBLOC работает с функцией полного
выключения и не растрачивает энергию, поскольку
он активизируется только, когда существует
необходимость в подаче тепла из установки (вызов
термостата помещения), а последующая циркуляция
управляется термостатом котла.
Возможно осуществить подсоединение котла к
накопительному водонагревателю для производства
воды для жилищно-коммунальных нужд или
оборудовать его терморегулятором, при помощи
специальных дополнительных наборов.
Лёгкий доступ к внутренним частям котла
обеспечивается благодаря широкой передней
панели, которая делает работу по установке и
техническому обслуживанию более быстрой и
лёгкой.
Главные технические части котла:
- электронный розжиг с ионизационным контролем
пламени
- не регулирующийся плавный розжиг
- газовый электроклапан со встроенным
стабилизатором давления и двойным затвором для
управления горелкой
- термостат для регулировки температуры воды в
котле
- термостат, который показывает температуру воды
в котле
- разъем для установки термостата помещения или
устройства программирующего таймера.
ИДЕНТИФИКАЦИЯ ИЗДЕЛИЯ
b
Замена и/или техническое обслуживание предполагает чёткое определение модели изделия, с которым
выполняется работа.
Запрещается изменять, наносить повреждения или удалять маркировочную табличку поскольку, при
отсутствии точной идентификации, все операции по установке и/или техническому обслуживанию котла
будут крайне затруднены.

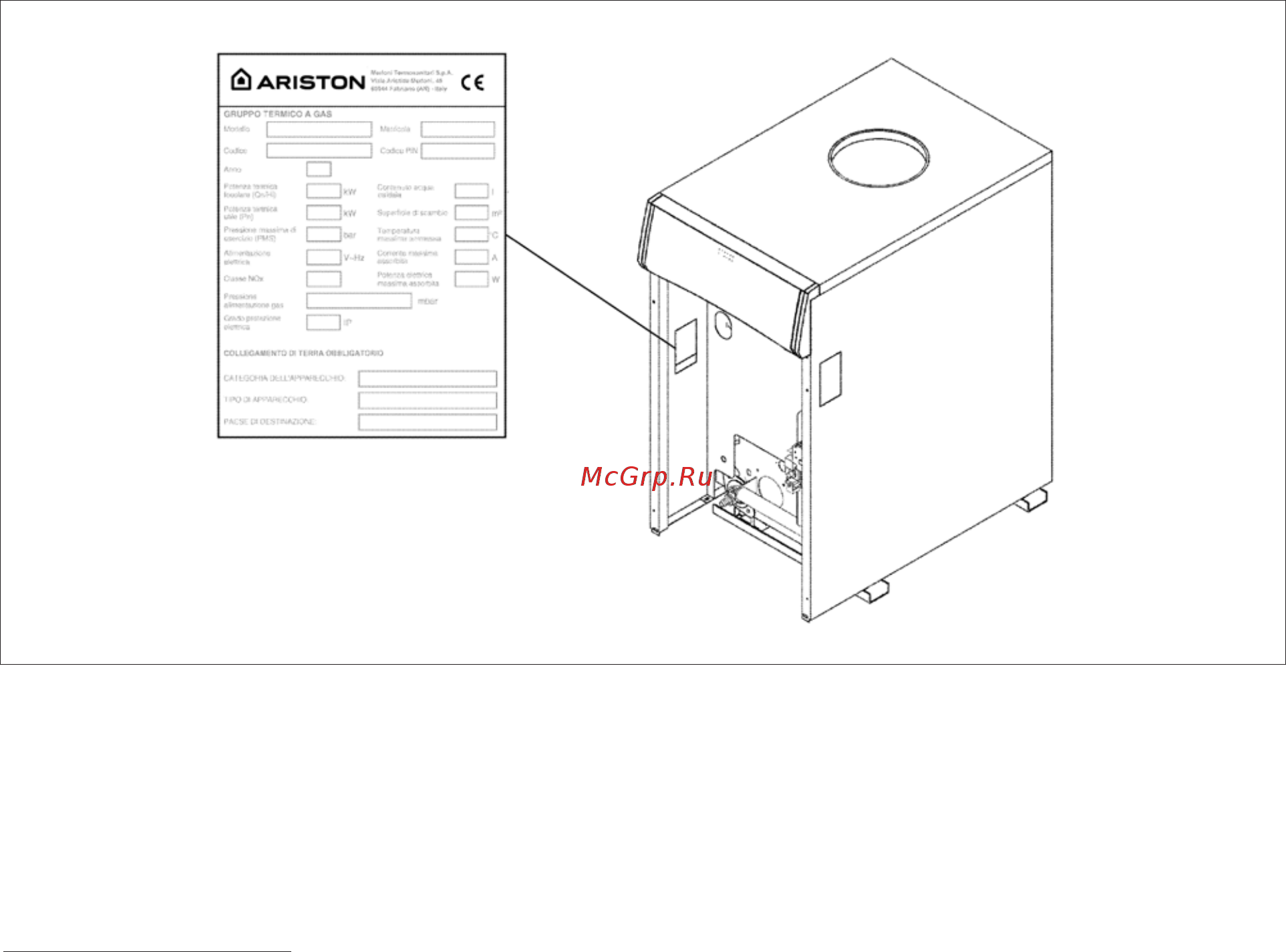

Котёл UNOBLOC идентифицируется при помощи Таблички с техническими данными, которая отображает
основные технические и рабочие сведения, а также модель и регистрационный номер.
