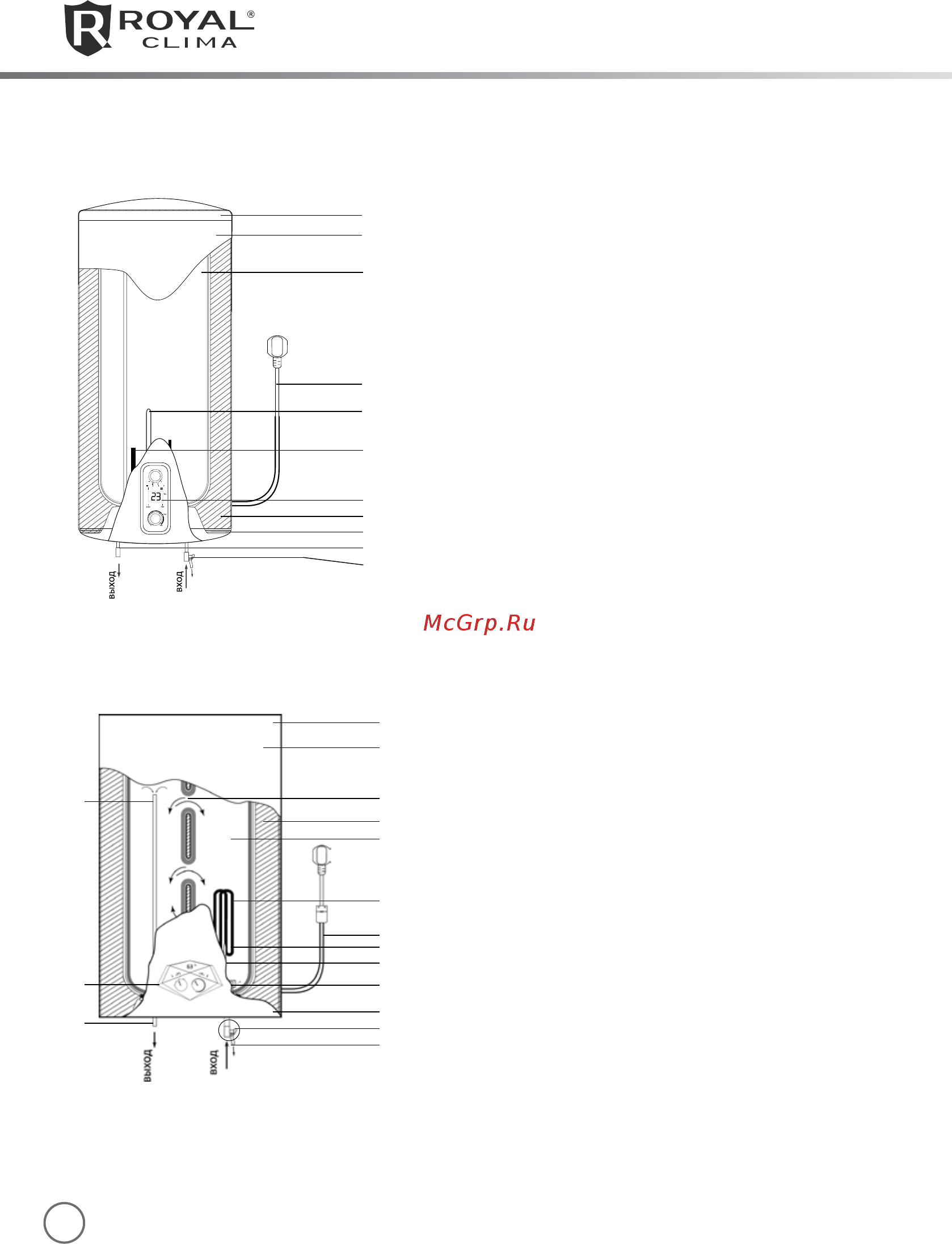

5. УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ

Рисунок 1

1. Верхняя защитная крышка

2. Внутренний резервуар

3. Нагревательный элемент

4. Сетевой шнур

5. Нижняя защитная крышка

6. Входной патрубок

7. Патрубок выхода горячей воды

8. Защитный магниевый анод

9. Теплоизоляционный слой

из пенополиуретана

10. Внешний корпус

11. Панель управления

Рис. 1

УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ

Рис. 2

Рисунок 2

1. Верхняя комбинированная защитная крышка

2. Внешний декоративный корпус

3. Система переливов (3 перелива)

4. Теплоизоляционный слой из пенополиуретана

5. Внутренний резервуар

6. Нагревательный элемент

7. Сетевой шнур с эл. вилкой и УЗО

8. Трубка температурного датчика

9. Защитный магниевый анод

10. Входной патрубок с рассекателем

11. Нижняя комбинированная защитная крышка

12. Комбинированный предохранительный кла-

пан (требуется обязательная установка на

патрубок подачи холодной воды)

13. Аварийный слив избыточного давления

воды (при работе водонагревателя воз-

можно слабое подтекание воды из отвер-

стия аварийного слива. Это нормально)

14. Патрубок выхода горячей воды

15. Верхняя часть патрубка забора горячей воды.

16. Панель управления

Серии Viva

Серия Diamante Сollezione, Diamante Inox Сollezione и Diamante Inox Collezione Orizzonte
