УСТРОЙСТВО ВОДОНАГРЕВАТЕЛЯ

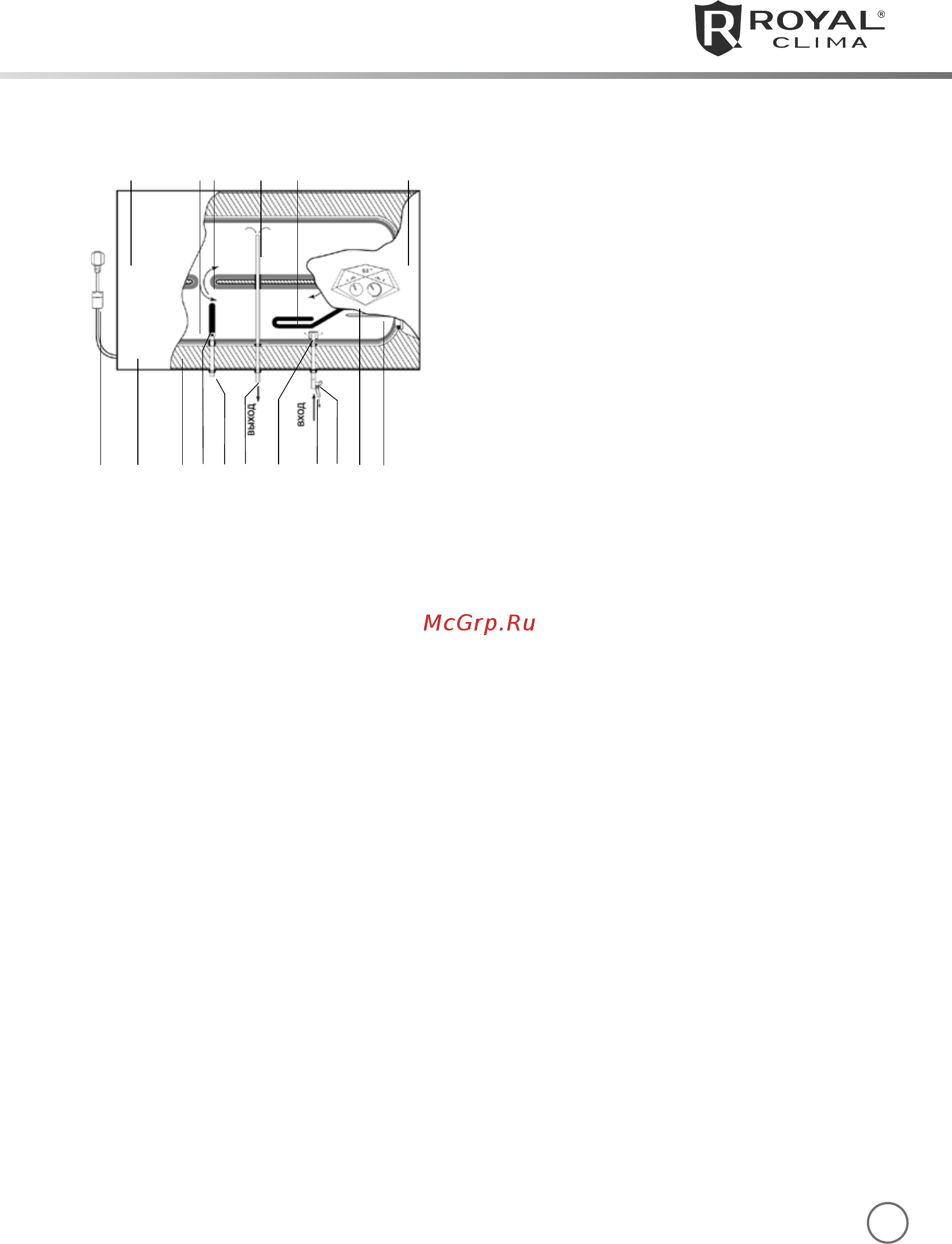

Рис. 3

Рисунок 3

1. Левая комбинированная защитная крышка

2. Внутренний резервуар

3. Система переливов (3 перелива)

4. Верхняя часть патрубка забора горячей воды

5. Нагревательный элемент

6. Правая комбинированная защитная крышка

7. Трубка температурного датчика

8. Комбинированный пердохранительный кла-

пан (требуется обязательная установка на

патрубок подачи холодной воды)

9. Аварийный слив избыточного давления

воды ( при работе водонагревателя воз-

можно слабое подтекание воды из отвер-

стия аварийного слива. Это нормально)

10. Входной патрубок с рассекателем

11. Патрубок выхода горячей воды

12. Патрубок резервного слива воды (может

быть использован для слива воды в мо-

мент чистки внутренней поверхности ре-

зервуара при его техническом обслужива-

нии и замене анода)

13. Защитный магниевый анод (при его отсут-

ствии отверстие выполня ет роль резерв-

ного слива воды)

14. Теплоизоляционный слой из пенополиу-

ретана

15. Внешний декоративный корпус

16. Панель управления

17. УЗО

1112131415

1 2 3 4 5 6

78910 16
