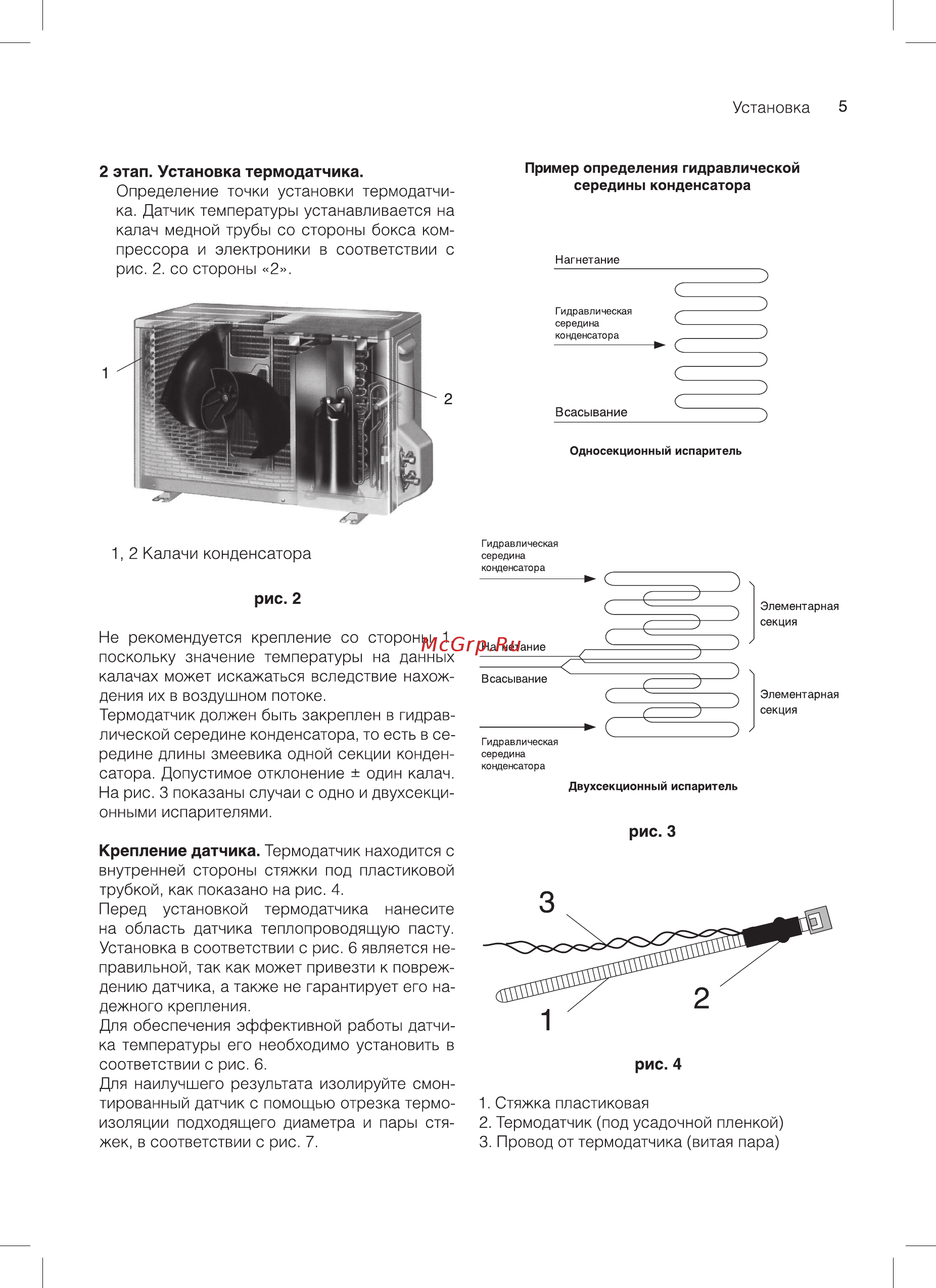

Установка 5 2 этап Установка термодатчика Определение точки установки термодатчи ка Датчик температуры устанавливается на калач медной трубы со стороны бокса ком прессора и электроники в соответствии с рис 2 со стороны 2 Пример определения гидравлической середины конденсатора Нагнетание Г идравлическая середина конденсатора Всасывание Односекционный испаритель Гидравлическая 1 2 Калачи конденсатора рис 2 Не рекомендуется крепление со стороны 1 поскольку значение температуры на данных калачах может искажаться вследствие нахож дения их в воздушном потоке Термодатчик должен быть закреплен в гидрав лической середине конденсатора то есть в се редине длины змеевика одной секции конден сатора Допустимое отклонение один калач На рис 3 показаны случаи с одно и двухсекци онными испарителями середина конденсатора Двухсекционный испаритель рис 3 Крепление датчика Термодатчик находится с внутренней стороны стяжки под пластиковой трубкой как показано на рис 4 Перед установкой термодатчика нанесите на область датчика теплопроводящую пасту Установка в соответствии с рис 6 является не правильной так как может привезти к повреж дению датчика а также не гарантирует его на дежного крепления Для обеспечения эффективной работы датчи ка температуры его необходимо установить в соответствии с рис 6 Для наилучшего результата изолируйте смон тированный датчик с помощью отрезка термо изоляции подходящего диаметра и пары стя жек в соответствии с рис 7 рис 4 1 Стяжка пластиковая 2 Термодатчик под усадочной пленкой 3 Провод от термодатчика витая пара
