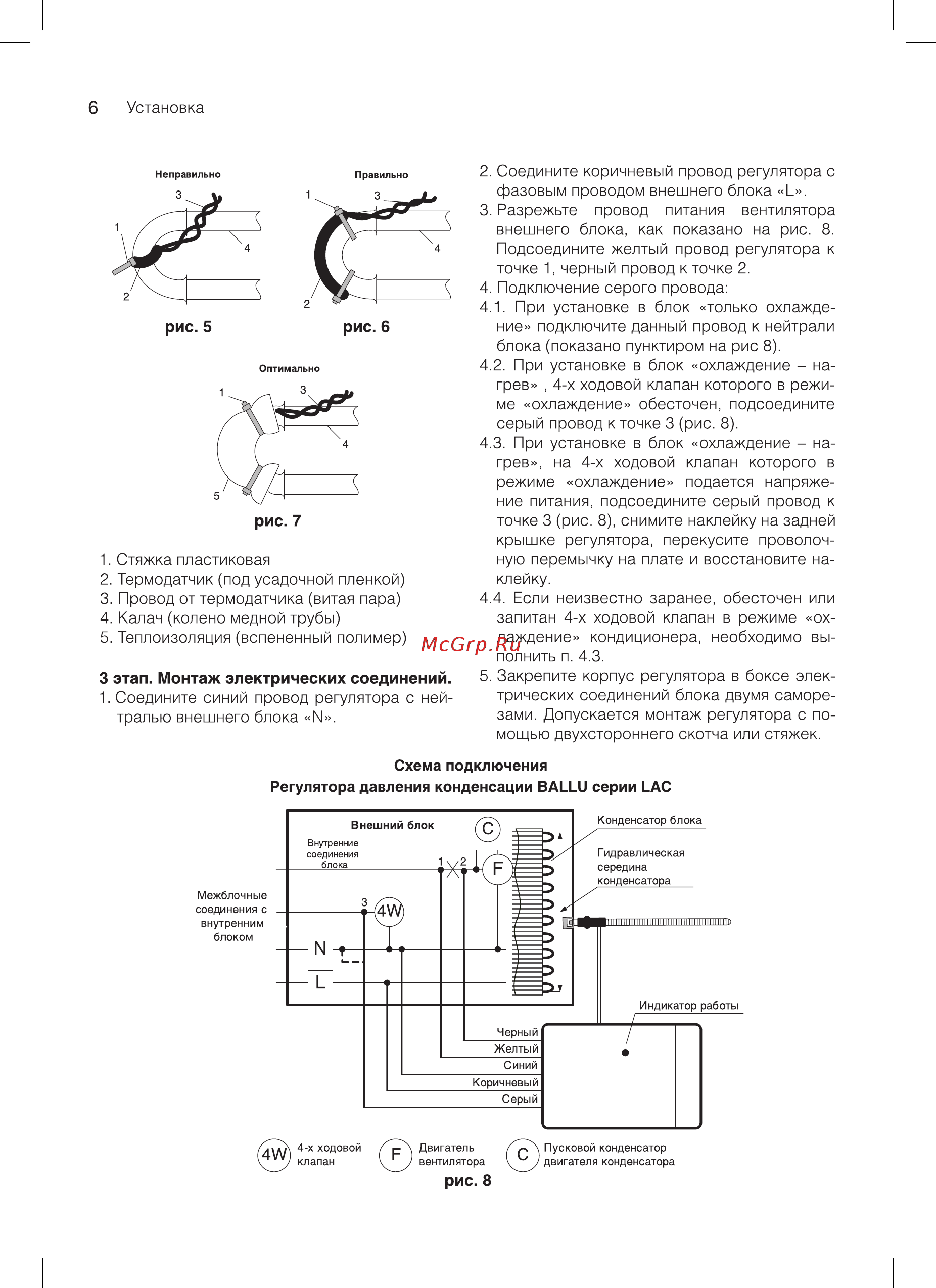

6 Установка 2 Соедините коричневый провод регулятора с фазовым проводом внешнего блока Ь 3 Разрежьте провод питания вентилятора внешнего блока как показано на рис 8 Подсоедините желтый провод регулятора к точке 1 черный провод к точке 2 4 Подключение серого провода 4 1 При установке в блок только охлажде ние подключите данный провод к нейтрали блока показано пунктиром на рис 8 4 2 При установке в блок охлаждение на грев 4 х ходовой клапан которого в режи ме охлаждение обесточен подсоедините серый провод к точке 3 рис 8 4 3 При установке в блок охлаждение на грев на 4 х ходовой клапан которого в режиме охлаждение подается напряже ние питания подсоедините серый провод к точке 3 рис 8 снимите наклейку на задней крышке регулятора перекусите проволоч ную перемычку на плате и восстановите на клейку 4 4 Если неизвестно заранее обесточен или запитан 4 х ходовой клапан в режиме ох лаждение кондиционера необходимо вы полнить п 4 3 5 Закрепите корпус регулятора в боксе элек трических соединений блока двумя саморе зами Допускается монтаж регулятора с по мощью двухстороннего скотча или стяжек 1 Стяжка пластиковая 2 Термодатчик под усадочной пленкой 3 Провод от термодатчика витая пара 4 Калач колено медной трубы 5 Теплоизоляция вспененный полимер 3 этап Монтаж электрических соединений 1 Соедините синий провод регулятора с ней тралью внешнего блока Ы Схема подключения Регулятора давления конденсации ВАЫ_и серии 1_АС Межблочные соединения с внутренним блоком 4 х ходовой клапан Двигатель вентилятора рис 8 Пусковой конденсатор двигателя конденсатора
