www.kraton.ru
Пила цепная бензиновая «Зверь машина» GCS-1600/400, артикул 3 14 02 014
40 17

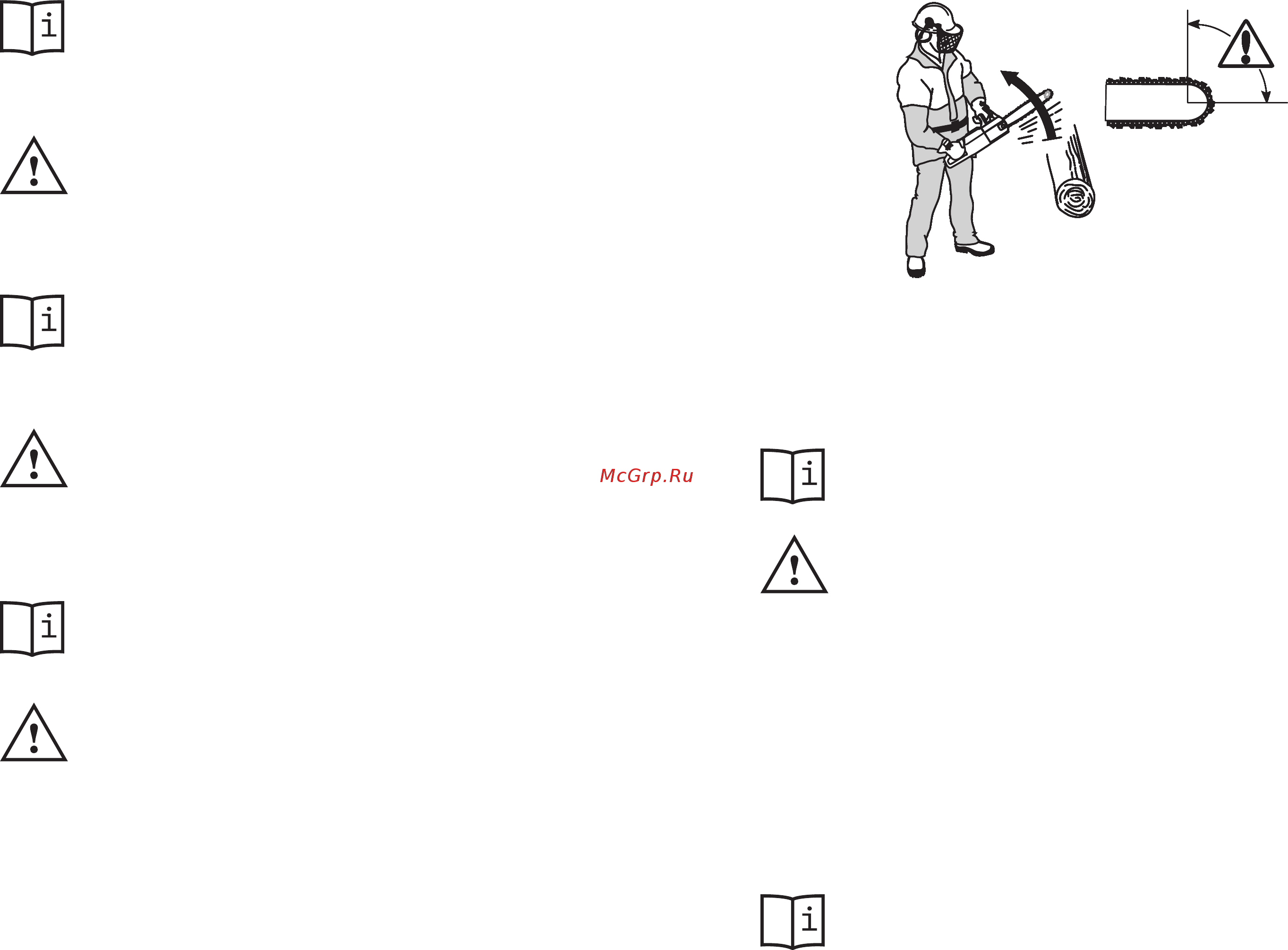

Рисунок 4 — Отброс бензопилы
• ВНИМАНИЕ! Будьте внимательны и осторожны! Отброс бен-
зопилы может привести к смертельным травмам. Отброса как
такового избежать не удается, но наличие в бензопиле быстро
-
действующего инерционного тормоза, значительно снижает
опасность травмы. При отбросе бензопила неожиданно и без
контроля отбрасывается в сторону оператора. Во избежание от-
броса бензопилы и других несчастных случаев, которые могут
привести к травмам, следует соблюдать все правила безопас
-
ности.
• Отброс — это неожиданная ответная реакция бензопилы в
процессе работы, когда она резко подается назад к оператору
в результате контакта верхней носовой части (зона отброса) на
-
правляющей шины (см. рис. 3, 4) с другими предметами.
• Отброс происходит всегда в том же направлении, в котором
расположена плоскость направляющей шины. Чаще всего бен
-
зопила резко отбрасывается вверх и назад, к оператору. Бен
-
зопила может быть отброшена и в других направлениях, это за
-
висит от ее положения в момент отброса.
Основные правила предотвращения отброса бензопилы
• Знание причин и характера отброса бензопилы поможет со-
кратить элемент неожиданности в таких случаях или избавиться
от него.
• Уберите подлесок вокруг дерева, наметьте и расчистите путь
отхода, принимая во внимание любое препятствие или помехи
(камни, ветви, ямы и т.п.). Ваша линия отхода (см. рис. M) должна
вести от ожидаемой линии падения под углом назад.
Валка
• Для валки дерева делается три разреза. Верхний пропил и
нижний (горизонтальный) подпил составляют направляющую
зарубку, определяющую направление падения дерева. Затем
делается валочный пропил, позволяющий повалить дерево.
Направляющая зарубка
• Чтобы сделать направляющую зарубку, необходимо вначале
сделать верхний пропил. Пользуясь нижней кромкой направля
-
ющей шины (ведущей частью пильной цепи), сделайте пропил
сверху вниз под углом примерно 45
° и под прямым углом (см.
рис. 14) к выбранному направлению падения.
• Затем сделайте нижний подпил (см. рис. 15) и убедитесь, что
он точно совпадает с нижней частью верхнего пропила. Глубина
направляющей зарубки должна составлять 1/4 диаметра ствола,
а угол должен быть примерно 45
°.
• Линия, образуемая внутренним углом направляющей зарубки,
должна быть строго горизонтальной и находиться под прямым
углом к выбранному направлению падения.
Валочный пропил
• Валочный пропил делается с противоположной стороны ство-
ла и должен также быть строго горизонтальным. Стойте с пра
-
вой стороны ствола и работайте нижней кромкой направляю
-
щей шины (ведущей частью пильной цепи).
• Валочный пропил (см. рис. 16) должен быть расположен при-
мерно на 3–5 см выше нижнего подпила.
• Пилите при максимальной скорости пильной цепи, медленно
погружая пилу в ствол. Внимательно следите за возможным
движением дерева в сторону, противоположную от выбранного
направления падения. Введите валочные клинья или валочный
ломик как только глубина валочного пропила позволит это сде
-
лать.
• Готовый и правильный валочный пропил должен распола-
гаться параллельно нижнему подпилу направляющей зарубки,
оставляя между ними, недопил, толщиной не менее 1/10 диаме
-
тра ствола.
