Кратон GCS-1600/400 [25/28] 29 28 3 4

www.kraton.ru

Пила цепная бензиновая «Зверь машина» GCS-1600/400, артикул 3 14 02 014

32 25

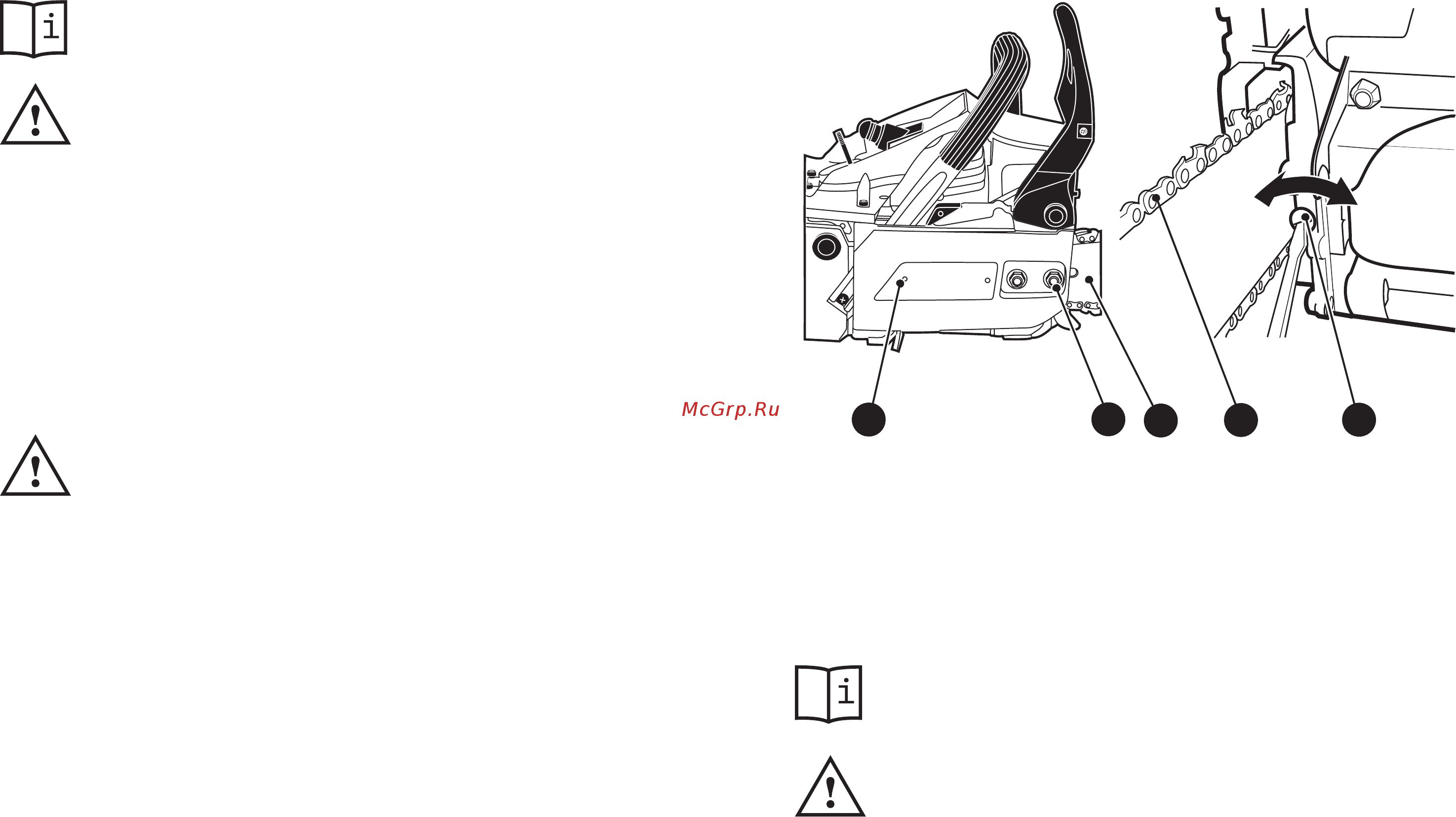

Рисунок 8 — Приводной узел и натяжное устройство бензопилы

3. Шина направляющая

4. Цепь пильная

27. Защитная крышка приводного узла

28. Гайка (2 шт.)

29. Винт натяжного устройства

Монтаж направляющей шины и пильной цепи

• Отключите цепной тормоз. Для этого надавите на рычаг цеп-

ного тормоза 7 по направлению к рукоятке передней 15 (см. рис.

6) до характерного щелчка.

• Отверните гайки 28 и снимите с приводного узла 30 бензопи-

лы защитную крышку 27 (см. рис. 8 и 9).

• Вращая винт натяжного устройства 29 (см. рис. 8 и 9) полнос-

тью ослабьте натяжение пильной цепи 4. Снимите пильную цепь

4 и направляющую шину 3 с приводного узла 30 бензопилы.

Осмотрите пильную цепь 4 и направляющую шину 3. В случае

обнаружения дефектов замените их.

• Визуально проверьте отсутствие загрязнений масляного ин-

жектора 33 (см. рис. 9). При необходимости тонкой медной про

волочкой прочистите отверстие масляного инжектора 33.

• Возьмите пильную цепь 4 и, соблюдая правильное направле-

Запуск двигателя

• Перед запуском двигателя 5 проверьте техническое состоя-

ние бензопилы и убедитесь в отсутствии протечек топлива.

• Перед запуском холодного двигателя 5 бензопилы или при

низкой температуре окружающего воздуха, закройте воздуш

ную заслонку карбюратора двигателя 5 с помощью ручки 26

(см. рис. 7).

• Если двигатель 5 прогрет или запускается при высокой тем-

пературе окружающего воздуха, откройте воздушную заслонку

наполовину или оставьте ее полностью открытой.

• Установите выключатель 22 зажигания двигателя в положе-

ние «I», т.е. включено.

• Плавно и без рывков вытягивайте на себя пусковую рукоятку

9 ручного стартера 14 (не на всю длину) до того момента, когда

Вы почувствуете сопротивление. Это точка «компрессии». Затем

верните пусковую рукоятку 9 в исходное положение и резко по

тяните ее на себя. Положение оператора при запуске двигателя

5 бензопилы показано на рисунке J.

• ВНИМАНИЕ! Не вытягивайте тросик пусковой рукоятки 9 пол-

ностью — это может привести к поломке ручного стартера 14!

• Если запуска двигателя 5 не произошло, то плавно возвратите

пусковую рукоятку 9 на место и повторите процедуру запуска

(без подкачки топлива).

• После запуска двигателя 5 дайте пусковой рукоятке 9 плав

но вернуться в исходное положение, придерживая ее при этом

рукой.

• После того, как двигатель 5 запустится, дайте ему прогреть-

ся в течение нескольких минут и медленно установите ручку

26 (см. рис. 7) в положение, соответствующее открытому состо

янию воздушной заслонки карбюратора. Бензопила готова к

работе, двигатель 5 при этом работает в режиме минимальных

оборотов, и пильная цепь 4 не протягивается по направляющей

шине 3.

• Удерживая левой рукой бензопилу за рукоятку переднюю 15,

правой рукой зажмите блокировочную клавишу 10 и нажмите

на блокировочную кнопку 23. Далее плавно нажмите пальцами

на клавишу газа 12 (см. рис. 6 и 7). При этом произойдет авто-

матическая разблокировка клавиши газа 12, и двигатель 5 пе

рейдет в режим рабочих оборотов. В зависимости от степени

нажатия на клавишу газа 12 обороты двигателя 5 бензопилы

будут повышаться.

• После выхода двигателя 5 бензопилы в режим номинальных
