Пила цепная бензиновая «Зверь машина» GCS-1600/400, артикул 3 14 02 014
26 31
3. Шина направляющая
4. Цепь пильная
30. Приводной узел
31. Отверстие установочное
32. Центральный установочный паз
33. Масляный инжектор
34. Шпилька (2 шт.)
35. Штифт
36. Уловитель пильной цепи

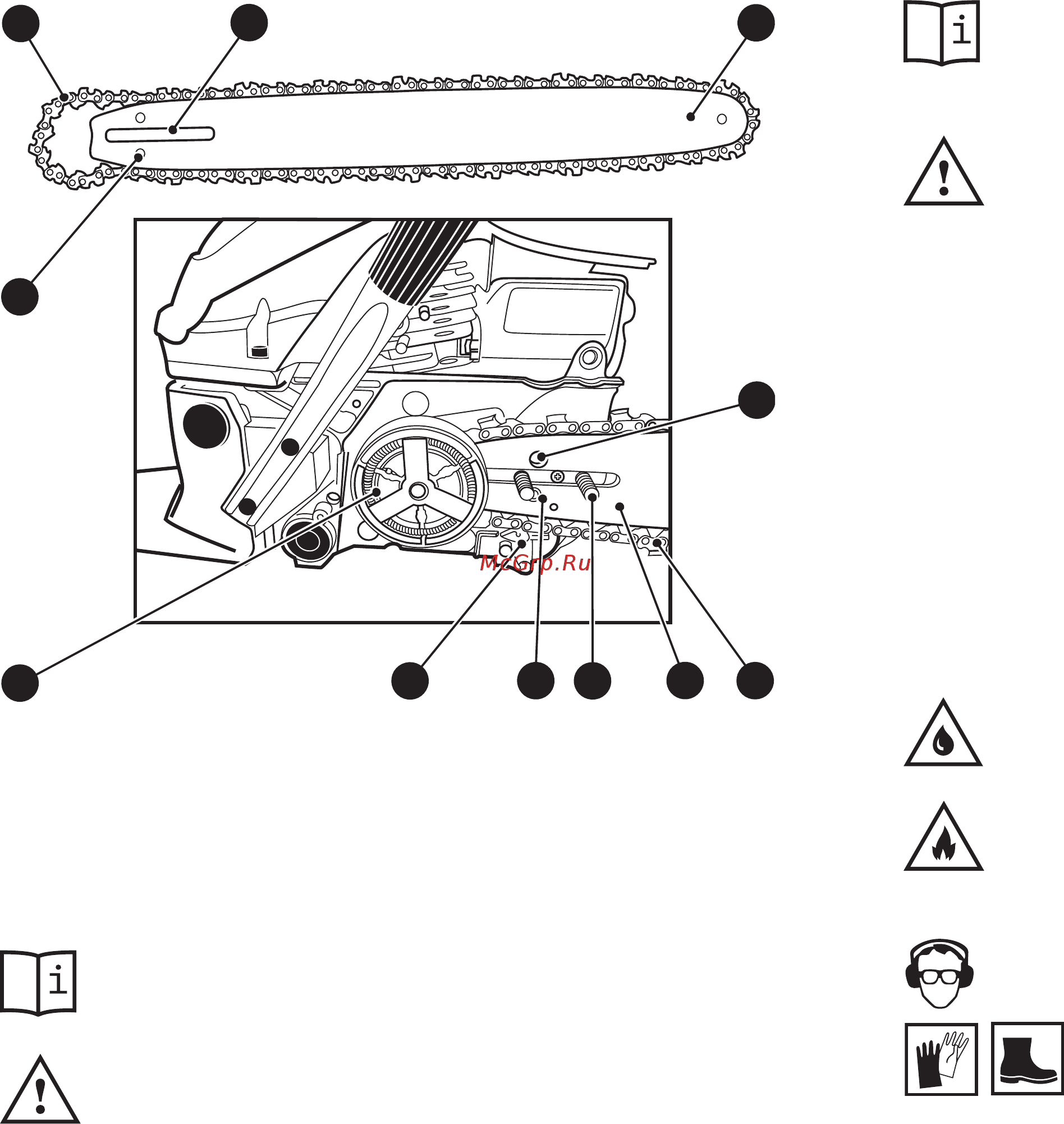

Рисунок 9 — установка направляющей шины и натяжение пильной цепи
36
30
35
3
34
4
4
3
32
31
33
ние режущих зубьев 19, оденьте ее на направляющую шину 3.
Для более удобного выполнения этой операции удерживайте
направляющую шину 3 носовой частью с ведомой звездочкой 1
вверх. Фасонные звенья 18 (с нижней стороны) пильной цепи 4
должны совместиться с впадинами ведомой звездочки 1 и войти
в желоб 2 направляющей шины 3. Правильное направление ре
-
жущих зубьев 19 пильной цепи 4 показано на защитной крышке
27 и на направляющей шине 3.
во пролилось, уберите бензопилу с места протечки. Избегайте
источников образования искр до тех пор, пока пары бензина
полностью не выветрятся. Вытрите насухо ветошью пролитое
топливо. Не храните топливо и не заполняйте топливный бачок
вблизи открытого пламени.
• ПОМНИТЕ! Использование освинцованного бензина увеличи
-
вает количество отложений и уменьшает срок службы двигате
-
ля. Рекомендуем приобретать топливо из того расчета, что оно
будет израсходовано в течение 30 дней.
• ПРЕДУПРЕЖДЕНИЕ! Спиртосодержащие топлива (называе-
мые бензоспиртами или использующие этанол или метанол) в
процессе хранения могут притягивать влагу, что ведет к окисле
-
нию. Это может повредить топливную систему двигателя в про
-
цессе хранения. Не используйте подобное топливо!
• Во избежание проблем с двигателем необходимо опустошить
его топливную систему, подготавливая бензопилу к длительно
-
му хранению (30 дней и более). Осушите топливный бак, запу
-
стите двигатель и дайте ему поработать, пока топливопровод и
карбюратор не опустеют.
• После длительного хранения бензопилы всегда используйте
свежее и чистое топливо.
• Никогда не добавляйте средства для очистки двигателя и кар-
бюратора в топливный бачок во избежание их серьезных по
-
вреждений.
Слив топлива
• Подставьте приемный резервуар под заливную горловину то-
пливного бачка.
• Отверните и снимите крышку 13 топливного бака (см. рис. 6).
• Удерживая бензопилу, поверните ее так, чтобы заправочная
горловина заняла положение над приемным резервуаром. Дай
-
те топливу вытечь полностью из топливного бачка.
• Заверните крышку 13 топливного бачка.
Пробный пуск и остановка бензопилы
• Наденьте спецодежду и защитные средства.
• Пробный пуск рекомендуется производить на открытом воз-
духе, без присутствия посторонних лиц, детей и животных.
• Отключите цепной тормоз. Для этого надавите на рычаг цеп-
ного тормоза 7 по направлению к рукоятке передней 15 (см. рис.
6 и 12) до характерного щелчка.
• Снимите защитный кожух с режущей гарнитуры, осмотритесь
вокруг и займите устойчивую позу.
