![Кратон Зверь машина GCS-1600/400 3 14 02 014 [20/28] Устройство бензопилы](/views2/1394423/page20/bg14.png)
www.kraton.ru
Пила цепная бензиновая «Зверь машина» GCS-1600/400, артикул 3 14 02 014
20 37
1. Ведомая звездочка
2. Желоб направляющей
шины
3. Шина направляющая
4. Цепь пильная
5. Двигатель
6. Глушитель
7. Рычаг цепного тормоза
8. Корпус бензопилы
9. Рукоятка пусковая
10. Блокировочная клави
-
ша
11. Рукоятка задняя
12. Клавиша газа
13. Крышка топливного
бачка
14. Ручной стартер
15. Рукоятка передняя
16. Крышка масляного
бачка
17. Зубчатый упор
18. Фасонное звено
19. Режущее звено (зуб)
20. Заклепка
21. Соединительное зве-
но
3
4
5
6
7
13
14
1617
2
1
12
15
18
21
20
8
9
10
11
19

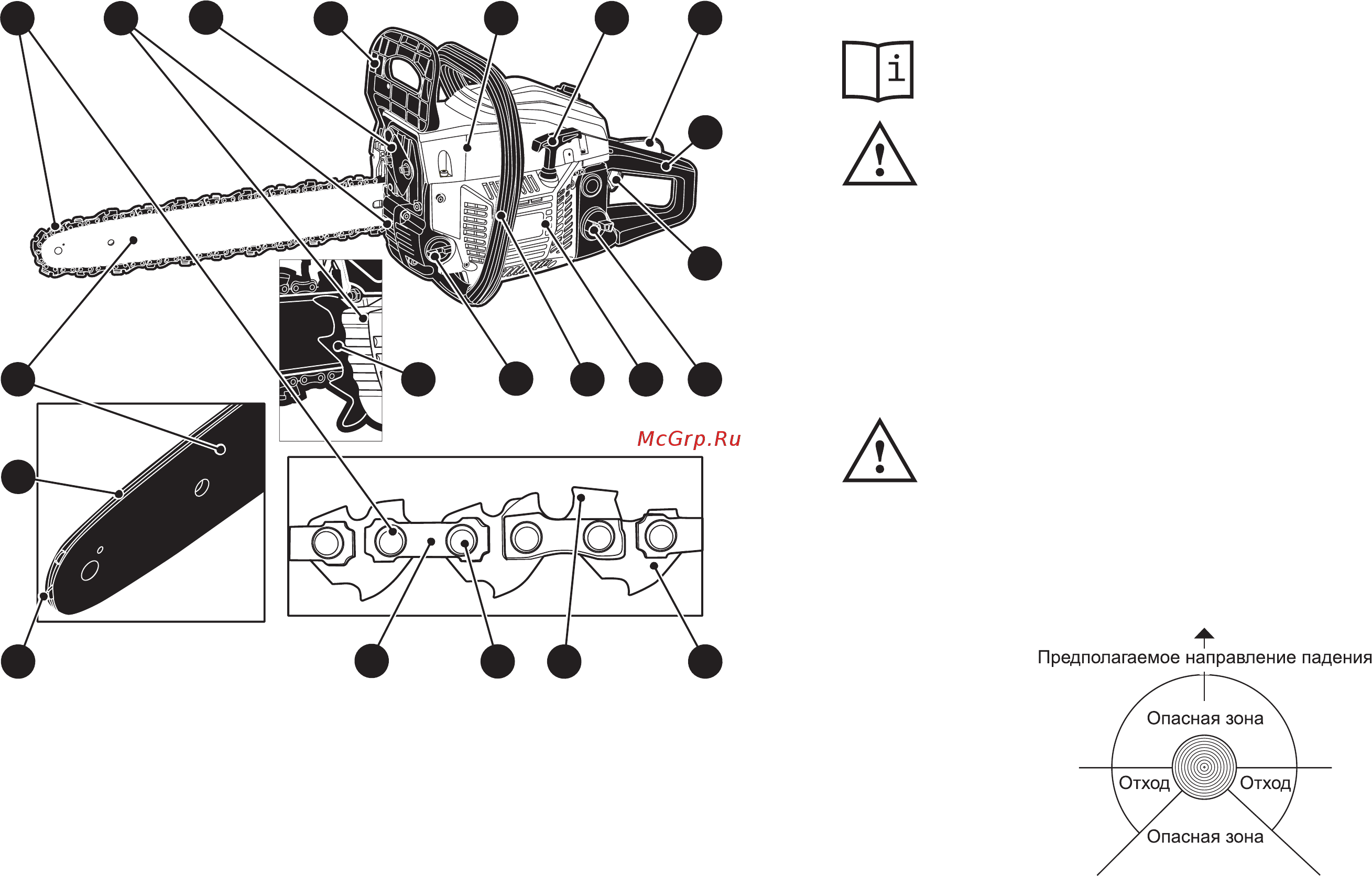

Устройство бензопилы
Рисунок 6 — Общий вид бензопилы
ВНИМАНИЕ! Чаще всего отброс бензопилы
происходит при обрезке ветвей и сучьев. Вни
-
мательно следите за зоной отброса носовой
части направляющей шины при выполнении
этих операций! Если направляющую шину за-
клинило в стволе дерева, немедленно остано
-
вите бензопилу! Не пытайтесь высвободить
работающую бензопилу. Вы можете получить
увечья, если бензопила внезапно высвобо-
дится. Освободите остановленную бензопилу
с помощью валочного ломика. Валка дере
-
вьев — это работа, требующая определенного
опыта.
НЕ ВЫПОЛНЯЙТЕ НИКАКИХ ВАЛОЧНЫХ ОПЕ
-
РАЦИЙ, ЕСЛИ У ВАС НЕТ НЕОБХОДИМЫХ НА
-
ВЫКОВ И ОПЫТА!
Работа с бензопилой
Рисунок 13 — Опасная зона при валке дерева
