www.kraton.ru
Пила цепная бензиновая «Зверь машина» GCS-1600/400, артикул 3 14 02 014
22 35
• Пильная цепь 4 и направляющая шина 3 образуют собой ре-
жущую гарнитуру бензопилы. Бензопила оборудована рычагом
цепного тормоза 7, предназначенным для мгновенной оста
-
новки пильной цепи 4 в случае отброса направляющей шины
3. Пуск двигателя 5 бензопилы в работу осуществляется при
помощи ручного стартера 14, рукоятки пусковой 9 и выключате-
ля зажигания 22. Безопасность оператора при использовании
бензопилы обеспечивают блокировочная клавиша 10 и блоки
-
ровочная кнопка 23, предотвращающие случайное нажатие на
клавишу газа 12. При помощи ручки 26 управляют положением
воздушной заслонки карбюратора, что используется при запу-
ске и эксплуатации двигателя 5. Под съемной крышкой 25 на
-
ходится воздушный фильтр, предназначенный для очистки воз
-
духа поступающего в карбюратор двигателя 5. Крышка 25 на
корпусе бензопилы 8 крепится при помощи фиксатора 24. Для
удержания бензопилы в процессе работы и транспортирования
предусмотрены рукоятка передняя 15 и рукоятка задняя 11.
• Для предотвращения затягивания бензопилы в распил при пи-
лении нижней стороной направляющей шины 3 предусмотрен
специальный зубчатый упор 17. Привод пильной цепи 4 закрыт
защитной крышкой. Бензопила оборудована уловителем, пред-
назначенным для улавливания пильной цепи 4 при ее обрыве
или срыве с направляющей шины 3. Рычаг цепного тормоза 7
является одновременно защитным щитком, предохраняющим
левую руку оператора при обрыве пильной цепи 4 или ее сры
-
ве с направляющей шины 3.
• Топливная смесь необходимая для работы двигателя 5 бензо-
пилы заливается в топливный бачок оснащенный крышкой 13.
Смазка направляющей шины 3 и пильной цепи 4 осуществля
-
ется автоматически в процессе пиления с помощью устройства
автоматической смазки. Заливка необходимого количества мас
-
ла в масляный бачок устройства автоматической смазки осу
-
ществляется через его горловину оснащенную крышкой 16.
• От работающего двигателя 5 бензопилы крутящий момент
передается на узел центробежного сцепления. При нажатии на
клавишу газа 12, обороты двигателя 5 бензопилы увеличива
-
ются до рабочих параметров, включается узел центробежного
сцепления, и ведущая звездочка приводного узла начинает
вращаться. Ведущая звездочка приводит в движение (протяги-
вает) пильную цепь 4 по направляющей шине 3. Процесс пи
-
ления древесины осуществляется режущими зубьями 19 пиль
-
ной цепи 4, протягиваемой по желобу 2 направляющей шины
Рисунок 11 — Контроль устройства автоматической смазки режущей гарнитуры
моза 7
на наличие видимых механических повреждений (тре-
щин, сколов и т. д.).
• Нажмите на рычаг цепного тормоза 7 и, поочередно приводя
его в рабочие положения, убедитесь в его надежном закрепле
-
нии и отсутствии люфтов.
Проверка ручного включения рычага цепного тормоза

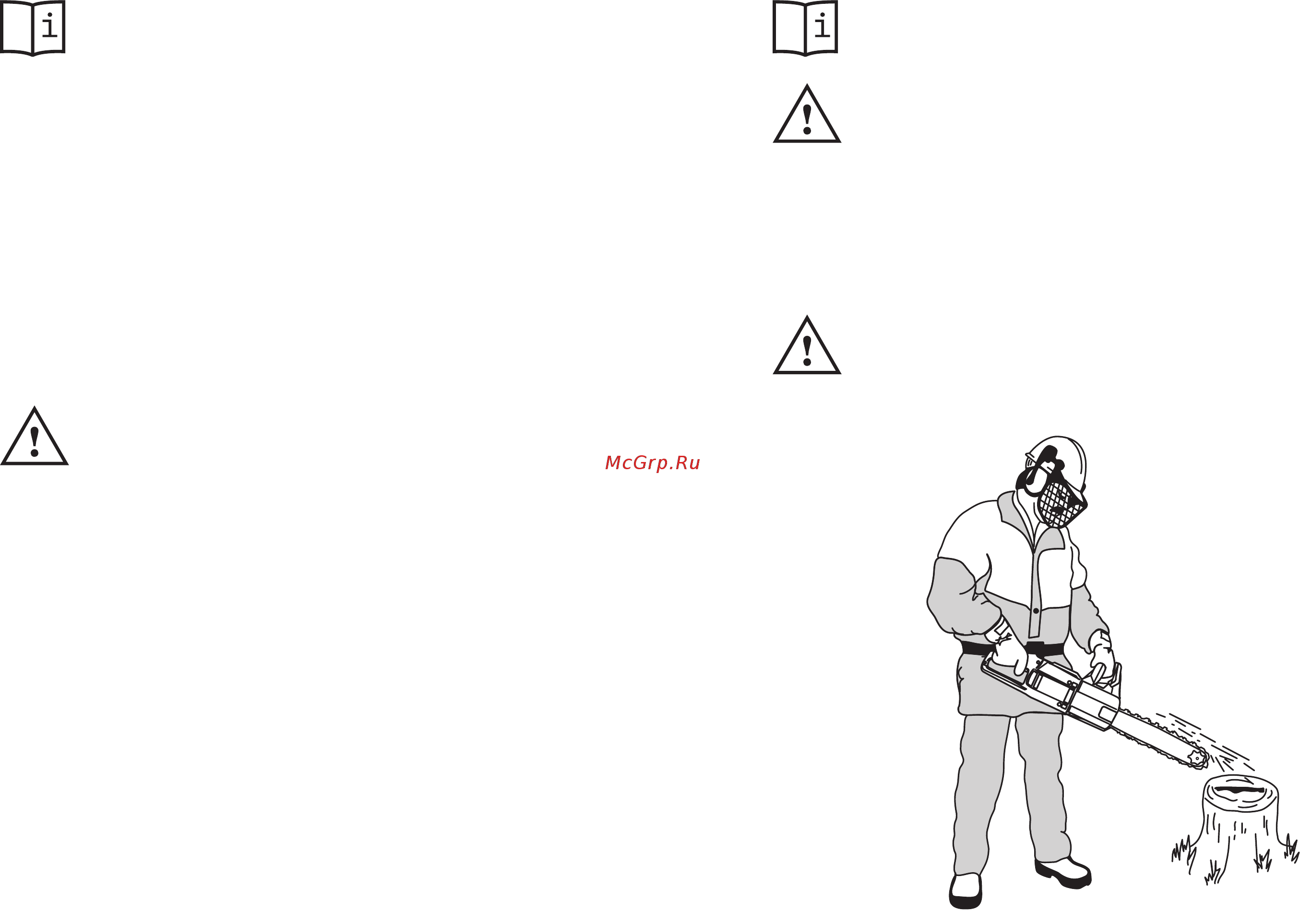

• Проверяйте цепной тормоз (см. рис. 6 и 12) ежедневно или при
каждом использовании бензопилы. Крепко держите работаю
-
щую бензопилу левой рукой за переднюю рукоятку 15, а правой
рукой за заднюю рукоятку 11. Согните левую руку (не отпуская
при этом рукоятки передней 15) и нажмите запястьем на рычаг
цепного тормоза 7, чтобы включить цепной тормоз. Пильная
цепь 4 должна мгновенно остановиться.
• ВНИМАНИЕ! Если цепной тормоз не работает, работа с бен-
зопилой запрещена. Вам необходимо обратиться в сервисный
центр для выполнения квалифицированного ремонта.
