СОЕДИНЕНИЯ
Перед подключением рекордера
Не включайте устройство в сеть электропитания до тех пор, пока не выполнены другие не-
обходимые соединения.
ВНИМАНИЕ!
Соедините видео выход устройства с видео входом телевизора напрямую.
Соединение видео выхода устройства с видео входом телевизора через видеомагни-
тофон может стать причиной плохого изображения во время проигрывания диска.
Также возможно снижение качества изображения при подсоединении устройства к
моноблоку (телевизор, совмещенный с видео проигрывателем).
Подключение антенны
Перед началом эксплуатации устройства подсоедините его антенный выход (OUT) к теле-
визору с помощью антенного кабеля (см. схему подключения). Антенный вход рекордера
(IN) соедините с внешней антенной.

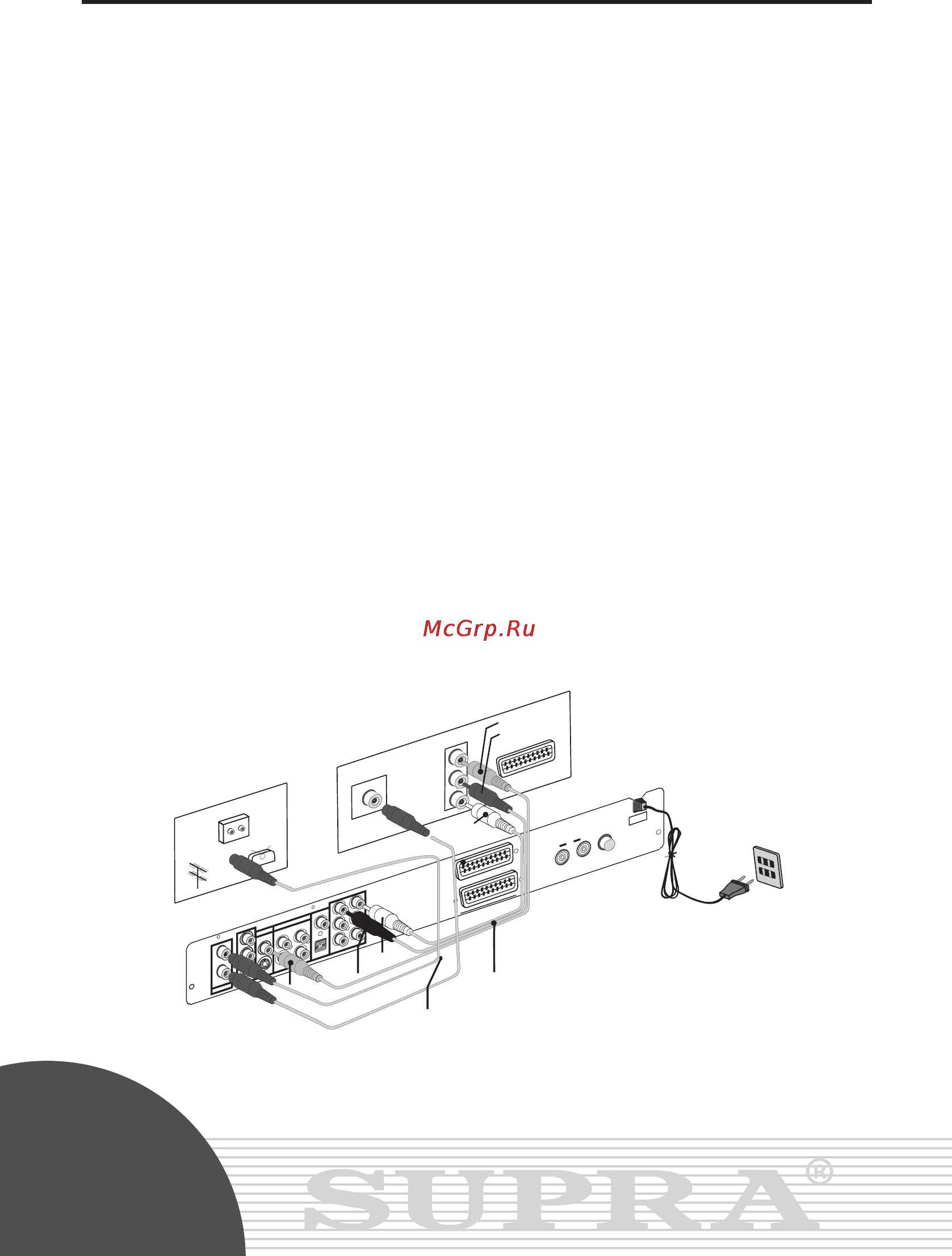

Соединение устройства с телевизором при помощи композитного выхода
Соедините выход рекордера с входом телевизора при помощи аудио-видео кабеля (с уче-
том цвета разъемов).
Y
U
/P
b
V/P
r
S/
N
:
S
C
A
R
T
IN
SC
A
R
T
O
U
T
O
U
T
IN
T
V AN
T
E
N
NA
AC~
1
0
0
-
2
4
0
V
5
0-6
0
H
z
COA
X
IAL
O
P
T
IC
A
L
V
ID
E
OVID
E
O
S
-VID
E
O
S
-V
ID
E
O
O
UT
IN
S
WC
E
N
SR
SL
R
L
L
R
MIC
12
M
IC VO
L
к антенне
устройство
ТВ
кабель антенны
AV кабель
желтый
желтый
красный
красный
белый
белый
