-12-
СОЕДИНЕНИЯ

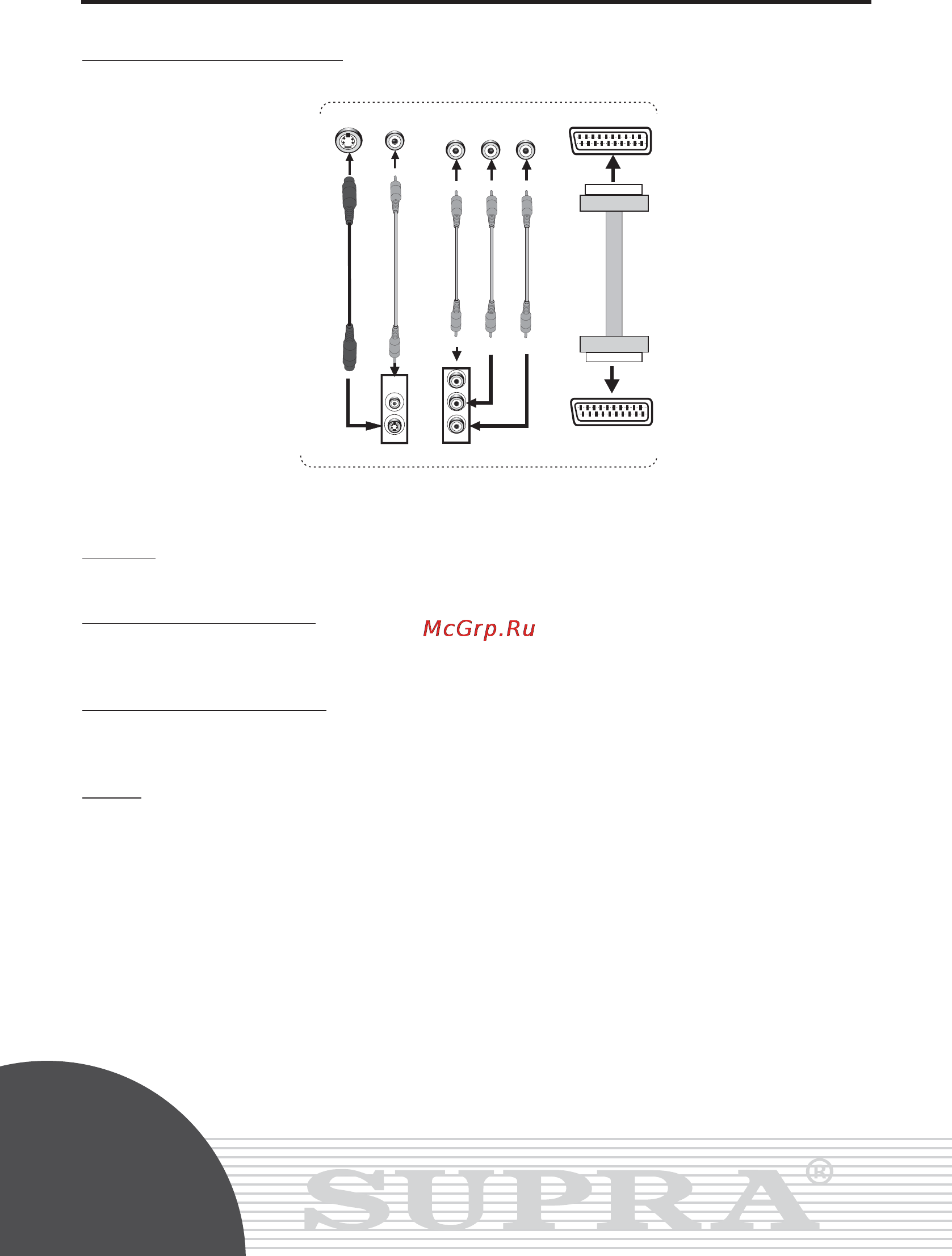

Соединения с телевизором
ТВ вход
выход DVD рекордера
S-видео видео компонентный видео вход
компонентный видео выходвидео выход
желтый зеленый синий красный
зеленый синий красный
желтый
вход SCART
выход SCART
Устройство имеет следующие видео выходы:
S-VIDEO
– Соедините выход S-Video устройства с входом S-Video телевизора при помощи кабеля S-Video.
Композитный видео выход
– Соедините выход видео устройства с видео входом телевизора при помощи аудио-ви-
део кабеля (описано выше).
Компонентный видео выход
– Соедините компонентные видеовыходы устройства с компонентным видео входом те-
левизора при помощи трехжильного RCA кабеля.
SCART
– Соедините выход SCART устройства с входом SCART телевизора при помощи 21-кон-
тактного кабеля SCART.
Примечание:
– Возможность тех или иных соединений определяется наличием соответствующих
разъемов на телевизоре или мониторе.
– Не подсоединяйте устройство к телевизору по нескольким вариантам подключения
одновременно.
– Для получения соответствующего качества изображения подсоединения должны сопровож-
даться программной настройкой видео выхода устройства (см. раздел настроек Звук/Видео).
