-9-
ВВЕДЕНИЕ

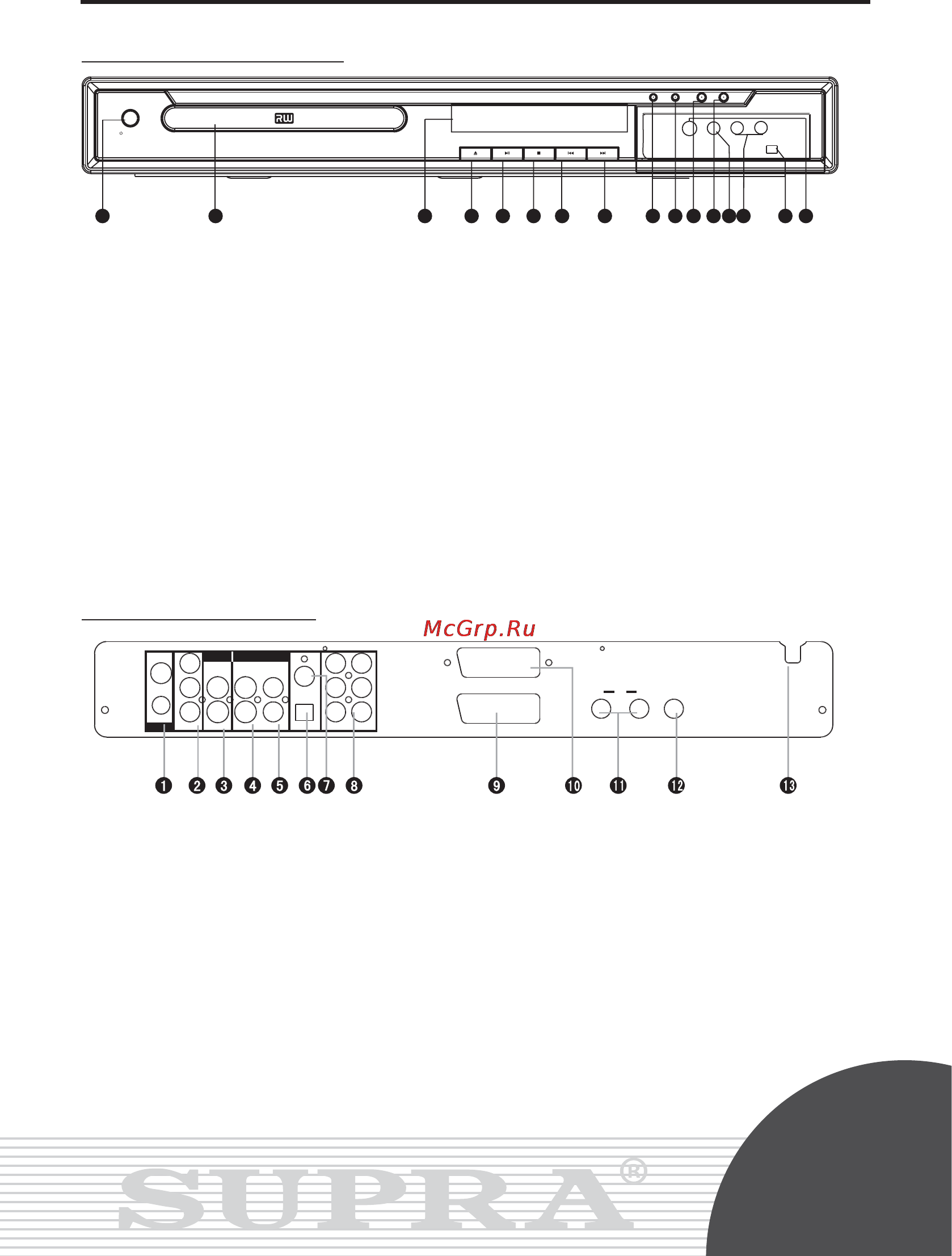

Описание передней панели
STANDBY
134
5
78
9
2
REC/ON
REC/OFF
CH- CH+
VIDEO IN
L
R
AUDIO IN
S-VIDEO IN
DV IN
6
10
11
12
1413
15
16
Кнопки управления рекордером
1. Кнопка включения/выключения.
2. Лоток для загрузки диска.
3. ЖК-дисплей.
4. Кнопка открытия/закрытия лотка для
загрузки диска.
5. Кнопка начала воспроизведения/вре-
менной приостановки воспроизведения.
6. Кнопка полной остановки воспроизве-
дения.
7. Кнопка перехода в обратном направлении.
8. Кнопка перехода вперед.
9. Кнопка включения записи.
10. Кнопка выключения записи.
11. Кнопка перехода к предыдущему каналу ТВ.
12. Кнопка перехода к последующему ка-
налу ТВ.
13. Видео вход.
14. Аудио вход левый/правый.
15. Вход DV1394 (для подключения цифро-
вой видеокамеры).
16. Вход S-Video.
Описание задней стенки
SCART IN
SCART OUT
OUT
Y
U/Pb
V/Pr
COAXIAL
OPTICAL
VIDEO VIDEO
S-VIDEO S-VIDEO
SWCEN
SR SL
RL
L
R
IN
TV ANTENN A
TV ANTENN A
OUT
OUT IN
MIC
12
MIC VOL
1. Вход и выход ТВ антенны.
2. Компонентные видео выходы (Y, U/Pb, V/Pr)
3. Композитный видео выход и выход
S-Video.
4. Композитный видео вход и вход
S-Video.
5. Двухканальный аудио вход.
6. Оптический цифровой аудио выход.
7. Коаксиальный цифровой аудио выход.
8. 5.1 канальный аналоговый аудио выход.
9. SCART выход.
10. SCART вход.
11. Микрофонный вход.
12. Регулировка уровня громкости микро-
фона.
13. Шнур питания.
