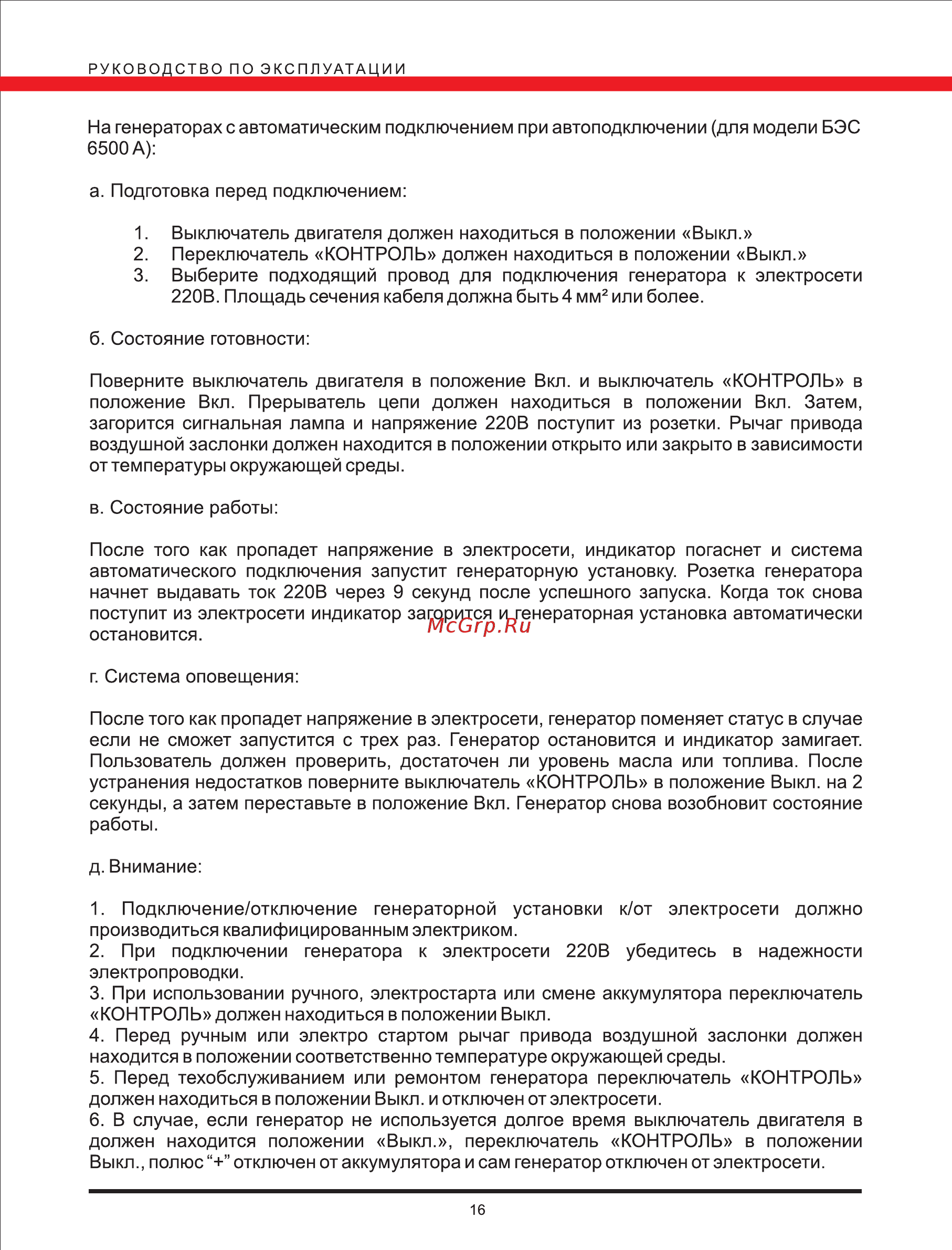

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ На генераторах с автоматическим подключением при автоподключении для модели БЭС 6500 А а Подготовка перед подключением 1 Выключатель двигателя должен находиться в положении Выкл 2 Переключатель КОНТРОЛЬ должен находиться в положении Выкл 3 Выберите подходящий провод для подключения генератора к электросети 220В Площадь сечения кабеля должна быть 4 мм2 или более б Состояние готовности Поверните выключатель двигателя в положение Вкл и выключатель КОНТРОЛЬ в положение Вкл Прерыватель цепи должен находиться в положении Вкл Затем загорится сигнальная лампа и напряжение 220В поступит из розетки Рычаг привода воздушной заслонки должен находится в положении открыто или закрыто в зависимости от температуры окружающей среды в Состояние работы После того как пропадет напряжение в электросети индикатор погаснет и система автоматического подключения запустит генераторную установку Розетка генератора начнет выдавать ток 220В через 9 секунд после успешного запуска Когда ток снова поступит из электросети индикатор загорится и генераторная установка автоматически остановится г Система оповещения После того как пропадет напряжение в электросети генератор поменяет статус в случае если не сможет запустится с трех раз Генератор остановится и индикатор замигает Пользователь должен проверить достаточен ли уровень масла или топлива После устранения недостатков поверните выключатель КОНТРОЛЬ в положение Выкл на 2 секунды а затем переставьте в положение Вкл Генератор снова возобновит состояние работы д Внимание 1 Подключение отключение генераторной установки к от электросети должно производиться квалифицированным электриком 2 При подключении генератора к электросети 220В убедитесь в надежности электропроводки 3 При использовании ручного электростарта или смене аккумулятора переключатель КОНТРОЛЬ должен находиться в положении Выкл 4 Перед ручным или электро стартом рычаг привода воздушной заслонки должен находится в положении соответственно температуре окружающей среды 5 Перед техобслуживанием или ремонтом генератора переключатель КОНТРОЛЬ должен находиться в положении Выкл и отключен от электросети 6 В случае если генератор не используется долгое время выключатель двигателя в должен находится положении Выкл переключатель КОНТРОЛЬ в положении Выкл полюс отключен от аккумулятора и сам генератор отключен от электросети 16
