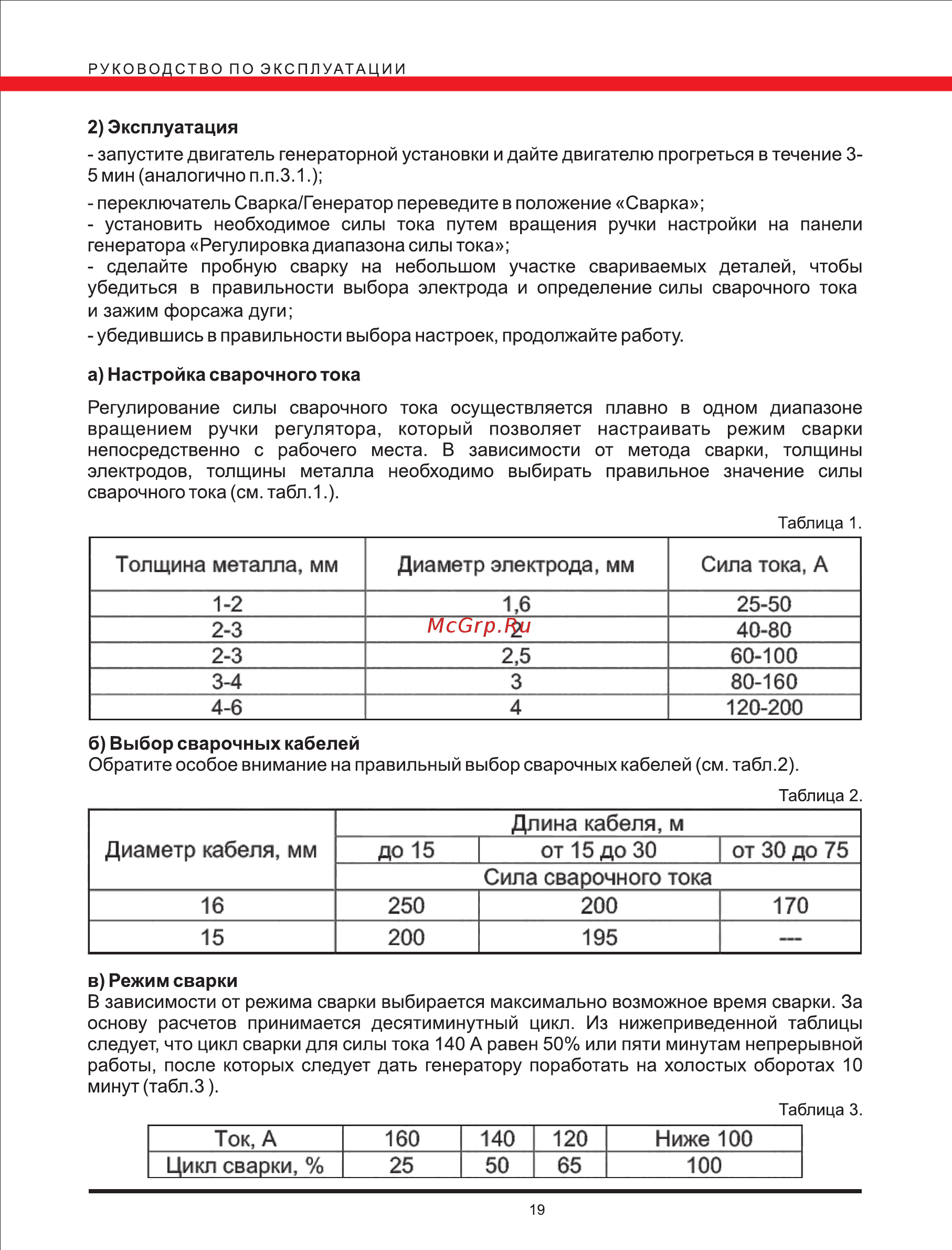

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 2 Эксплуатация запустите двигатель генераторной установки и дайте двигателю прогреться в течение 35 мин аналогично п п 3 1 переключатель Сварка Генератор переведите в положение Сварка установить необходимое силы тока путем вращения ручки настройки на панели генератора Регулировка диапазона силы тока сделайте пробную сварку на небольшом участке свариваемых деталей чтобы убедиться в правильности выбора электрода и определение силы сварочного тока и зажим форсажа дуги убедившись в правильности выбора настроек продолжайте работу а Настройка сварочного тока Регулирование силы сварочного тока осуществляется плавно в одном диапазоне вращением ручки регулятора который позволяет настраивать режим сварки непосредственно с рабочего места В зависимости от метода сварки толщины электродов толщины металла необходимо выбирать правильное значение силы сварочного тока см табл 1 Таблица 1 Толщина металла мм Диаметр электрода мм Сила тока А 1 2 2 3 2 3 3 4 4 6 1 6 2 2 5 3 4 25 50 40 80 60 100 80 160 120 200 б Выбор сварочных кабелей Обратите особое внимание на правильный выбор сварочных кабелей см табл 2 Таблица 2 Диаметр кабеля мм до 15 16 250 Длина кабеля м от 15 до 30 Сила сварочного тока 200 15 200 195 от 30 до 75 170 в Режим сварки В зависимости от режима сварки выбирается максимально возможное время сварки За основу расчетов принимается десятиминутный цикл Из нижеприведенной таблицы следует что цикл сварки для силы тока 140 А равен 50 или пяти минутам непрерывной работы после которых следует дать генератору поработать на холостых оборотах 10 минут табл 3 Таблица 3 Ток А Цикл сварки 160 25 140 50 120 65 19 Ниже 100 100
