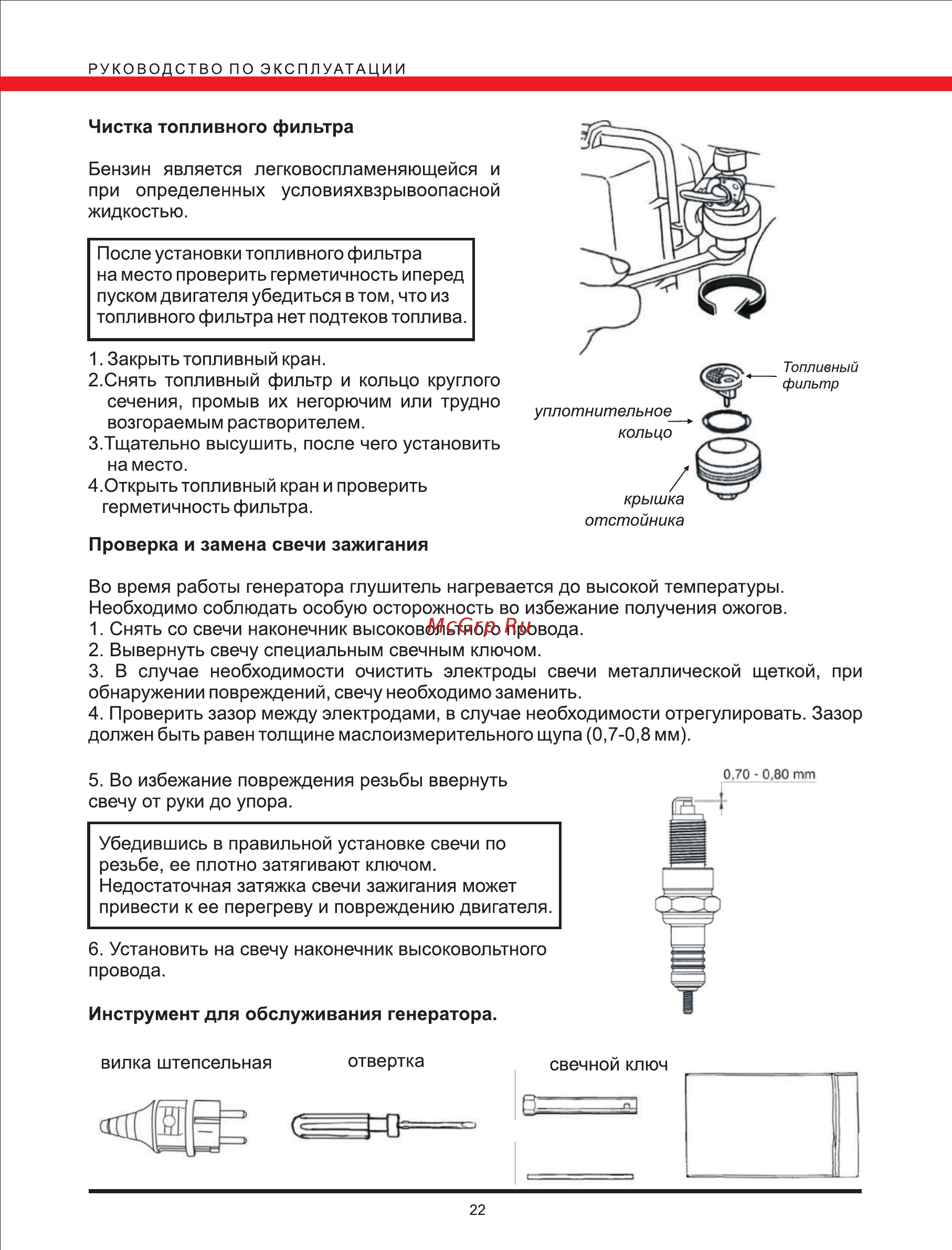

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Чистка топливного фильтра Бензин является легковоспламеняющейся и при определенных условияхвзрывоопасной жидкостью После установки топливного фильтра на место проверить герметичность иперед пуском двигателя убедиться в том что из топливного фильтра нет подтеков топлива 1 Закрыть топливный кран 2 Снять топливный фильтр и кольцо круглого сечения промыв их негорючим или трудно возгораемым растворителем З Тщательно высушить после чего установить на место 4 Открыть топливный кран и проверить герметичность фильтра Проверка и замена свечи зажигания Во время работы генератора глушитель нагревается до высокой температуры Необходимо соблюдать особую осторожность во избежание получения ожогов 1 Снять со свечи наконечник высоковольтного провода 2 Вывернуть свечу специальным свечным ключом 3 В случае необходимости очистить электроды свечи металлической щеткой при обнаружении повреждений свечу необходимо заменить 4 Проверить зазор между электродами в случае необходимости отрегулировать Зазор должен быть равен толщине маслоизмерительного щупа 0 7 0 8 мм 0 70 0 80 тт 5 Во избежание повреждения резьбы ввернуть свечу от руки до упора Убедившись в правильной установке свечи по резьбе ее плотно затягивают ключом Недостаточная затяжка свечи зажигания может привести к ее перегреву и повреждению двигателя 6 Установить на свечу наконечник высоковольтного провода Инструмент для обслуживания генератора вилка штепсельная отвертка свечной ключ 22
