![Бежецкий АСО С-415М Инструкция по эксплуатации онлайн [5/23] 329672](/views2/1394877/page5/bg5.png)
пластины толщиной 0,22 мм перекрывают пазы в седле и являются рабочими
элементами.
Нагнетательный клапан цилиндра низкого давления состоит из четырех клапанных
пластин толщиной 0,36 мм, (которые перекрывают отверстия в клапанной доске) двух
сепараторов и розетки.
Всасывающий и нагнетательный клапан цилиндра высокого давления имеет по одной
клапанной пластине толщиной 0,36 мм, размещенной в направляющем гнезде. Клапан от
продольного перемещения удерживается штифтами.
Воздушный фильтр 3 (рис. 3 и 4) устанавливается на всасывающем фланце головки
блока цилиндров.
Воздух, поступая в фильтр, проходит через фильтроэлемент, изготовленный на основе
ультратонкого стекловолокна и направляется по патрубку во всасывающую полость
крышки блока цилиндров.
Охлаждение компрессора осуществляется воздушным потоком, создаваемым
лопастями маховика-вентилятора. Направление вращения должно быть таким, чтобы
воздушный поток был направлен на головку компрессорную.
Система охлаждения обеспечивает поддержание нормальной температуры деталей
компрессора, масла и межступенчатое охлаждение воздуха.
Коллектор одновременно является гасителем пульсации сжатого воздуха.
Предохранительный клапан, установленный на коллекторе является
сигнализирующим устройством при неисправностях в клапанной системе.
Клапан регулируется на давление 0,45 ± 0,03 МПа. При повышении вышеуказанного
давления пружина, сжимаясь, освобождает шарик, и клапан сообщает коллектор с
атмосферой. При понижении давления до нормального шарик под действием пружины
перекрывает отверстие в корпусе. Пружина регулируется гайкой и фиксируется
контргайкой. Корпус, головка клапана и контргайка пломбируются.
Пневморазгружатель (рис. 9) устанавливается на коллекторе. Служит для разгрузки
двигателя компрессора при пуске.
Пневморазгружатель регулируется так, чтобы клапан закрывался через 15 с после
пуска. Регулировка осуществляется гайкой 7 и контргайкой 6.
4.1.2. Ресивер.
Ресивер (рис. 10) представляет собой стальной сварной сосуд с выпуклыми
эллиптическими днищами, имеющий четыре опоры.
На ресивере устанавливаются: блок управления 1, в который входят: реле давления,
предохранительный клапан; манометр для контроля воздуха; блок обратного клапана 2,
влагоудалитель 3, клеммная коробка 4, раздаточный вентиль 5.
Сжатый воздух по нагнетательному трубопроводу, через обратный клапан (рис. 14)
поступает в ресивер. Обратный клапан препятствует обратному воздействию сжатого
воздуха из ресивера на компрессорную головку при ее остановке.
Для отвода конденсата из ресивера служит влагоудалитель (рис. 11).
При падении давления в ресивере до атмосферного, т. е. после отключения компрессора и
стравливания остаточного давления из ресивера, стеклянный клапан 3 при наличии
конденсата всплывает и открывает сливное отверстие в корпусе 1. После слива клапан
закрывается.
Для поддержания в ресивере необходимого для работы давления в пределах заданных
значений и для автоматического включения и выключения двигателя служит реле
давления (рис. 12).
4

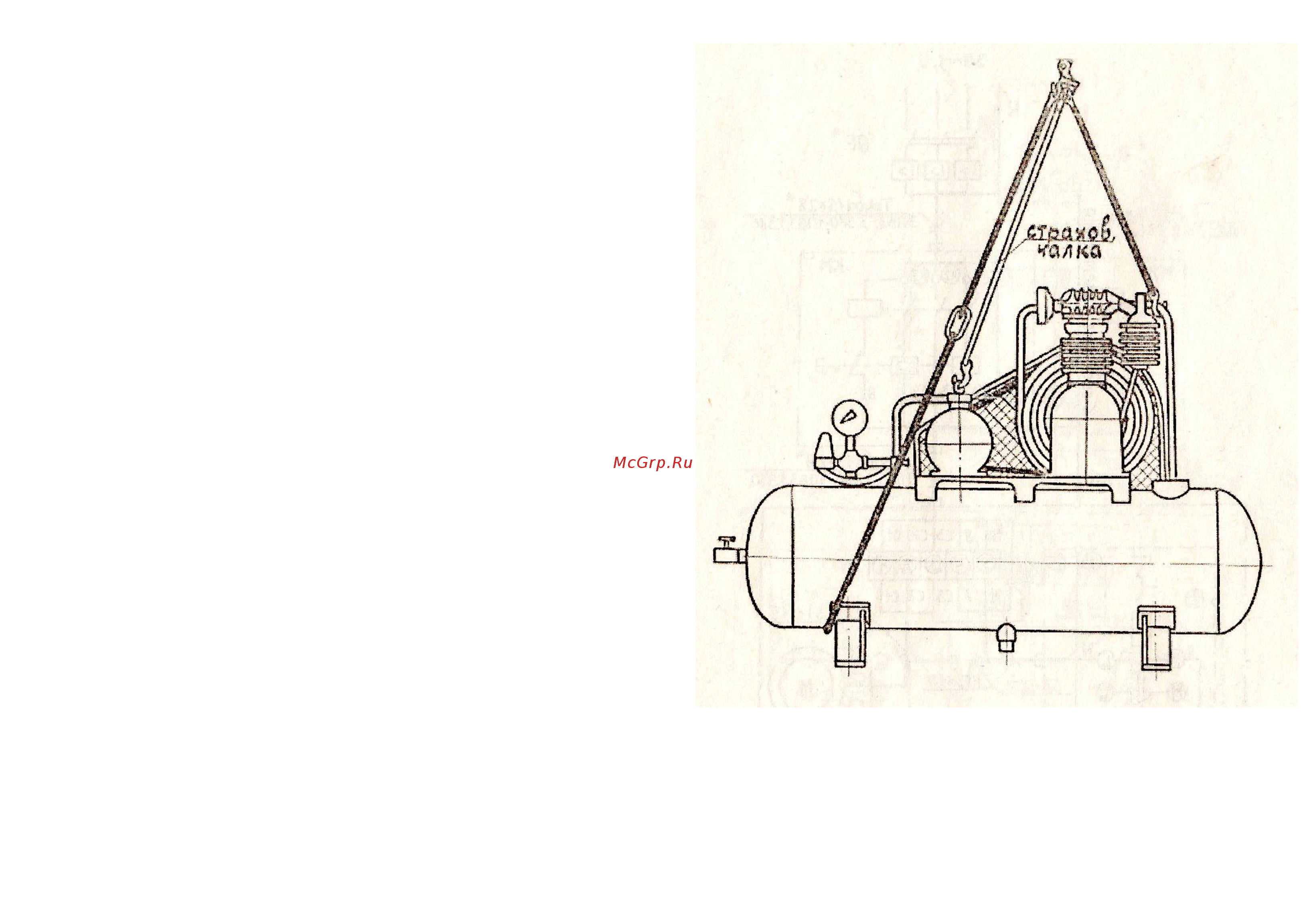

Рис. 19. Схема строповки компрессора модель С415М.
41
