UK
14
Шановний покупець, ми вдячні Вам за придбання нашої продукції.
ПЕРЕД УСТАНОВКОЮ ТА ПЕРШИМ ВИКОРИСТАННЯМ УВАЖНО
ПРОЧИТАЙТЕ ЦЮ ІНСТРУКЦІЮ!
Водонагрівач виготовлений і пройшов перевірку відповідно до діючих
стандартів, що підтверджено Сертифікатом Безпеки та Сертифікатом
Електромагнітної Відповідності. Основні характеристики приладу вказані в
таблиці даних, яка знаходиться між сполучувальними шлангами. Підключення
до водопроводу та електромережі може проводити тільки кваліфікований
спеціаліст сервісного центру. Сервісне обслуговування внутрішнього
обладнання, усунення нальоту, перевірку або заміну антикорозійного захисного
анода може здійснювати тільки фахівець авторизованого сервісного центру.
МОНТАЖ
Водонагрівач має бути установлений якомога ближче до місця забору води, щоб
не втрачати тепло через довгі шланги. При монтажі водонагрівача у приміщенні,
де встановлені ванна або душ, слід обов’язково дотримуватися вимог стандарту
IEC 60364-7-701 (VDE 0100, частина 701). Закріпіть прилад на стінці гвинтами
діаметром мінімум 8 мм. Стіну, яка не витримає вагу нагрівача з водою,
помножену на три, слід укріпити. Нагрівач слід установлювати тільки у
вертикальному положенні. Для полегшення перевірки та заміни магнієвого
аноду ми рекомендуємо залишити мінімальну відстань «G» над водонагрівачем,
та також принаймні 300 мм вільного простору під водонагрівачем (дивіться
схему і таблицю з розмірами).

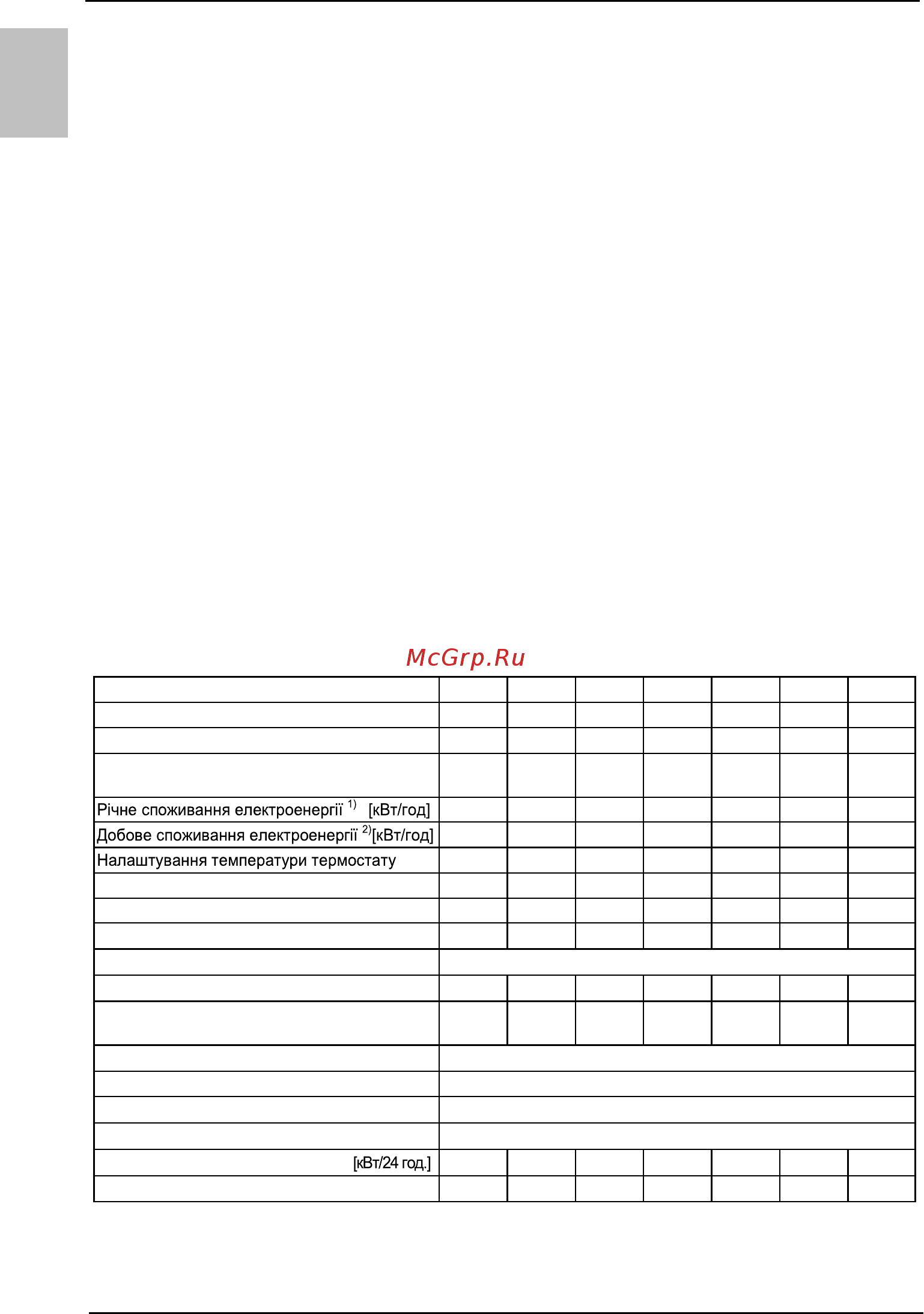

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
1) Регламент ЄС 812/2013; EN 50440
2) EN 50440
Тип
TGR 30 N TGR 50 N TGR 80 N TGR 100 N TGR 120 N TGR 150 N TGR 200 N
Профіль навантаження S M M L L XL XL
Клас енергетичної ефективності
1)
C C C C C D D
Енергетична ефективність при нагріванні
води (ƞВт/год)
1)
[%]
33,1 36,0 36,0 37,1 37,0 37,0 35,2
558 1427 1428 2762 2770 4531 4756
2,671 6,692 6,698 12,850 12,901 21,10 22,430
"eco" "eco" "eco" "eco" "eco" "eco" "eco"
Значення "smart" 0 0 0 0 0 0 0
Об’єм [л] 30,4 47,5 76,1 96,1 116,4 146,1 195,4
Кількість змішаної води при 40 °С В40
2)
[л] - 67 92 131 148 212 274
Номінальний тиск [МПа (бар)] 0,6 (6) / 0,9 (9)
Вага/з водою [кг]
15,5/45,5
21/71 27/107 31/131 35/155 41/191 65/265
Антикорозійний захист бака
Eмальований бак / магнієвий анод
• / • • / • • / • • / • • / • • / • • / •
Потужність нагрівального елемента [Вт] 2000
Напруга [В~] 230
Клас захисту I
Ступінь захисту IP23
Теплові втрати 0,9 1,32 1,85 2,2 2,6 3,2 2,8
Час нагрівання з 10 °С до 65 °С [год] 0
59
1
38
2
37
3
16
3
55
4
54
6
32
