UK
15

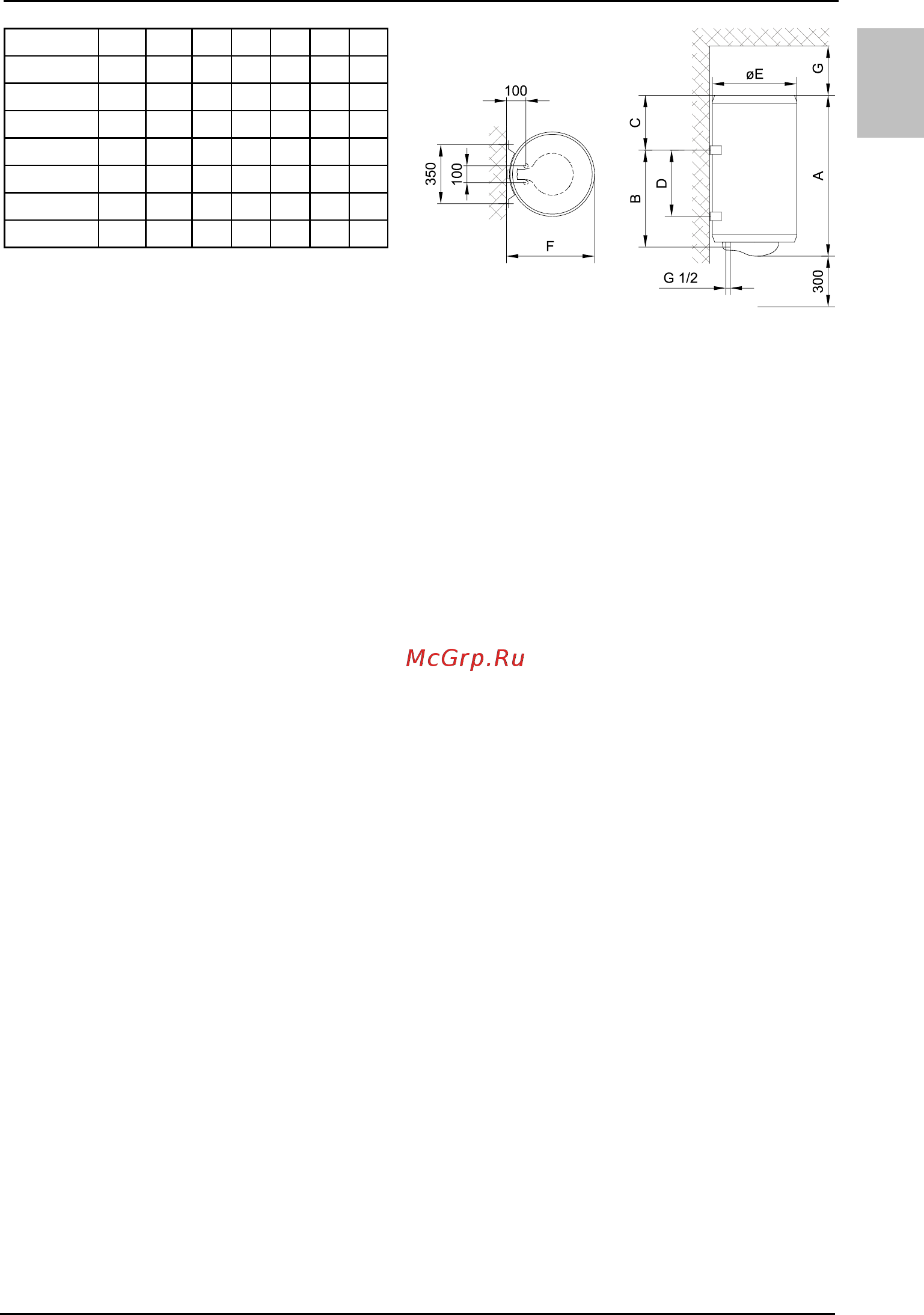

Приєднувальні і монтажні розміри
водонагрівача [мм]
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ
На трубах водонагрівача кольором позначені вхід і вихід води. Постачання
холодної води позначено синім кольором, вихід гарячої позначений червоним. З
міркувань безпеки вхідну трубу необхідно обладнати запобіжним клапаном, який
запобігає перевищенню номінального тиску в баці більше, ніж 0,1 МПа. Підігрів
води у водонагрівачі спричиняє підвищення тиску в баці до рівня, обмеженого
запобіжним клапаном. Вода не може повертатися у водопровідну систему, тому
результатом цього може бути крапання на виході запобіжного клапана. Цю воду
можна спрямувати у каналізаційну мережу, під’єднавши дренажну трубку до
запобіжного клапана. Під’єднана трубка до виходу запобіжного клапану, повинна
бути встановлена вертикально і не піддаватись впливу низьких температур. У
випадку, якщо існуюча система трубопроводу не дозволяє відводити воду, яка
крапає, в каналізацію, можна встановити 3-літровий розширювальний контейнер
на вхідну трубку водонагрівача. Через кожні 14 днів необхідно переконатися, що
зворотний-запобіжний клапан функціонує належним чином. Для перевірки
необхідно відкрити вихід зворотного-запобіжного клапана, повернувши важіль
або гайку клапана (залежно від його типу). Клапан функціонує нормально, якщо
вода тече з вихідного отвору, коли вихід відкритий.
Між водонагрівачем і незворотним-запобіжним клапаном, неможна
додатково встановлювати незворотний клапан, тому що це блокуватиме
роботу запобіжного клапана.
Водонагрівач можна підключати до водопровідної мережі в будинку без
редукційного клапана, якщо тиск в мережі нижчий за 0,8 МПа. Перед
електричним під’єднанням водонагрівач необхідно наповнити водою. При
першому наповненні відкрийте кран гарячої води на змішувачі. Коли прилад
наповнений, зі змішувача починає литися вода.
A B C D E F G
TGR 30 N 468 275 173 - 454 461 80
TGR 50 N 570 365 185 - 454 461 130
TGR 80 N 775 565 190 - 454 461 180
TGR 100 N 935 715 200 - 454 461 260
TGR 120 N 1090 865 205 - 454 461 260
TGR 150 N 1305 1065 220 - 454 461 260
TGR 200 N 1514 1050 444 800 500 507 260
