8. Центр задней бабки
11.
Экран защитный
для трехкулачкового
самоцентрирующего патрона
12.
Экран для резцедержателя суппорта
17. Гитара сменных зубчатых колес
19. Передняя бабка
20. Фиксатор пиноли задней бабки
21. Задняя защитная стенка
22.
Маховик ручной подачи пиноли зад-
ней бабки
23.
Задняя бабка
24. Станина станка
25. Поддон станка
26. Гайка фиксации продольного переме-
щения задней бабки
27. Ходов
ой винт
28. Суппорт станка
29.
Маховик ручного продольного переме-
щения суппорта
30. Винты для закрепления токарного
резца в резцедержателе
31.
Т
рехкулачковый самоцентрирующий-
ся патрон
станка (дал
ее «патрон»)
32. Фиксатор резцедержателя
33. Резцедержатель
34. Поворотный суппорт
35. Держатель экрана резцедержателя
36. Пиноль задней бабки
37. Ручка подачи поворотного суппорта
38. Индикатор нарезания резьбы
39. Рычаг включения автоматической по-
дачи суппорта станка
40. Поперечный суппорт
41.
Ручка подачи поперечного суппорта
42. Крышка щеточного узла электродвига-
теля станка (2 шт.)
43. Аварийный микровыключатель элек-
тродвигателя станка (срабатывает при от-
крывании экрана 11)
44. Планка микровыключателя для закре-
пления экрана 11
45. Рычаг переключения высокой и низкой
ступеней частоты вращения патрона 31
46. Рычаг установки автоматической по-
дачи суппорта 28 в позиции «Вперед /
Нейтральная / Назад»
47. Кабель электропитания с вилкой для
подключения к розетке электросети
1
6
33
УСТРОЙСТВО СТАНКА (РИС. B/C/D)

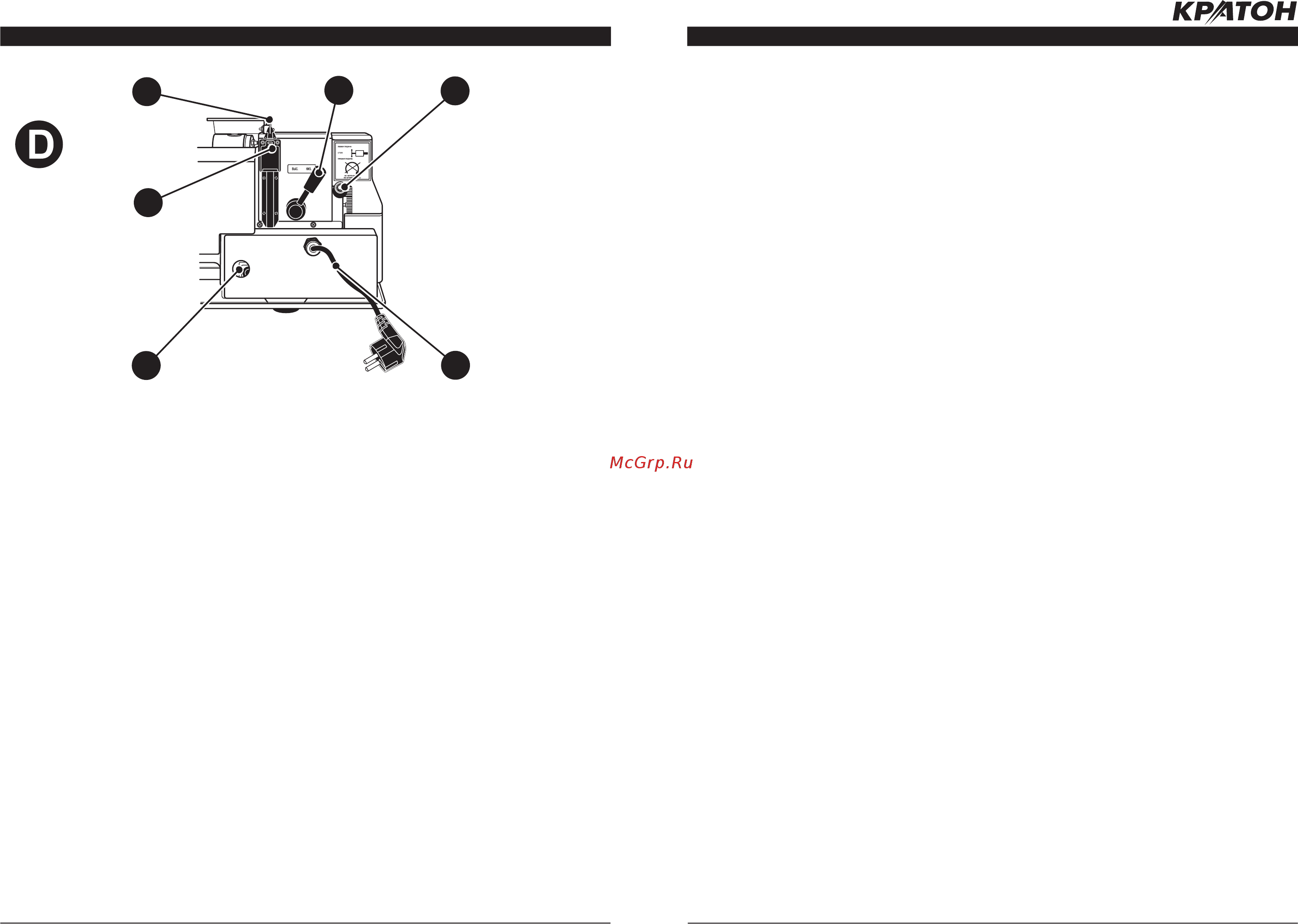

Рисунок D
узлы и рычаги управления
станка с тыльной стороны.
42
43
44
45
46
47
ческой подачи суппорта 28 (см. рис. В).
Зу
бчатые колеса в гитаре 17 (см. рис. Q
и таблицу 4) установлены в следующей
комбинации:
зубчатое колесо А, Z=20;
з
убчатое колесо В, Z=
80;
з
убчатое колесо С, Z=
20;
з
убчатое колесо D, Z=
80.
Перед заменой и установкой зубчатых
колес в гитару станка, убедитесь, что ста-
нок отключен от источника питания.
Возможные
комбинации установки зуб-
чатых колес в гитару станка для нареза-
ния метрической резьбы разным шагом
приведен
ы в та
блице 4 и рисунке Q
. На-
пр
имер
:
1)
д
ля нарезания (см. рис. Q
I
) резьбы с
шагом t=1,5 мм необходимо установить
зубчатые колеса с числом зубьев z=40 в
позицию А
и
позицию А и позицию А
z=40 в позицию
D. Для созда-
ния зубчатого зацепления между зубчаты-
ми колесами A и D рекомендуется подо-
брать соответствующее зубчатое колесо
из набора 15 (см. рис. А).
2
)
д
ля нарезания (см. рис. Q I
I
) резьбы с
шагом t=0,5 мм необходимо установить
зубчатые колеса с числом зубьев:
в пози-
цию А
z=40, в позицию
В
z=60, в позицию
С
z=30, в позицию
D
z=60
.
В гитаре 17
,
зубчатое колесо
А является
ведущим, зубчатое колесо D ведомым.
В случае если, комбинация зубчатых ко-
лес гитары 17 несложная
(см. рис. Q I)
, то
зубчатое колесо В используется как про-
межуточное колесо. В этом случае,
для
образования зубчатого зацепления меж-
ду зубчатыми колесами А и D,
необходи-
мо подобрать
соответствующее зубчатое
колесо
из набора 15. Поэтому в таблице
4 для таких комбинаций зубчатых колес
не указано число зубьев (незаполненные
строки).
Валы гитары 17, на которых установлены
зубчатые колеса А и D являются жестко
зафиксированными, поэтому настройка
гитары выполняется на валу с зубчатыми
колесами В и С и с помощью кулисы 72
(см. рис. R).
Для зам
ены
зубчатых колес необходимо
выполнить следующие действия:
отвернуть установочные винты 73,
удерживающие зубчатые колеса А и D и
установить
зубчатые колеса
В и С. Для
полного расцепления
зубчатых колес
В и
С и обеспечения удобной сборки необхо-
димо отвернуть гайку 71 фиксации кули-
сы 72;
осторожно снять
зубчатые колеса
, так
чтобы не выпали шпонки с валов;
далее необходимо
установить зубча-
тые колеса с учетом требований таблицы
4. Количество зубьев на каждой зубчатом
колесе определяйте по маркировке на
нем;
далее
необходимо
установить шайбы
74 и ввернуть в штатные места винты 73.
В том случае,
если требуется установ-
ка комбинированного зубчатого колеса,
как показано на
рисунке Q I
I
, необходимо
убедиться в том, что дистанционная втул-
ка на валу с зубчатым колесом
D
была
установлена так, чтобы обеспечить гаран-
тированное зацепление зубчатых колес
D
и С.
Далее необходимо перемещать кулису
72, так чтобы зубчатые колеса
В и С вош-
ли в правильное зацепление с
зубчатыми
колесами A
и D.
После ус
тановки и
регулировки
зацепле-
ни
й
зубчат
ых колес
A
,
D,
В и С
необходи-
мо затянуть гайку 72.
Далее пр
ове
р
ните патрон 31 вручн
ую и
убедитесь
, что все зубчатые зацепления
правильно отрегулированы
нет си
ль-
ных люфтов и излишнего натяга.
Установите на штатное место крышку 70
и заверните винты 69 (см. рис. P).
Индикатор нарезания резьбы
Индикатор нарезания резьбы 38 (см. рис.
С и S) предназначен для точного последу-
ющего попадания режущего инструмента
РАБОТА НА СТАНКЕ (РИС. M — S)
