24
2
5
ПОДГОТОВКА К РАБОТЕ (РИС. E — L)
—
вращая ручку
37 переместите поворот-
ный суппорт 34, так чтобы открылся до-
ступ к винтам 54;
— с помощью шестигранного ключа 16
ослабьте винты 54;
— поверните каретку 53 на необходимый
уг
ол
, ориентируясь на показания шкал
ы
55 и по риске на поперечном суппорте
40;
— с помощью шестигранного ключа 16 за-
тяните винты 54
.
Пр
оверка работы станка и пробный
пуск
•
Подключите вилку кабеля электропита-
ния 47 к розетке электрической питающей
линии с заземляющим проводом (220 В,
50 Гц). Для защиты э
лектрооборудования
станка и электропроводки от перегрузок
на электрическом распределительном
щите п
одключения данной линии необхо-
димо
применять плавкие предохранители
или автоматические выключатели на 16
А. На
пряжение и частота тока в электри-
ческой питающей линии должно соответ-
ствовать техническим данным
станка.
•
ВНИМАНИЕ!
П
еред проверкой работы
и пробным пуском станка проверьте на-
дежность сборки станка и наличие всех
защитных экранов.
•
Установите рычаг 45 (см. рис. D
)
в по-
ложение «НИЗ» или «ВЫС», соответству-
ющее низшей или высшей ступени ча
сто-
ты вращения патрона 31.
•
Установите рычаг 46 (см. рис. D
) авто-
матической подачи суппорта 28
в ней-
тральное (среднее) по
ложение. При этом
ходовой винт 27
при включении станка
вращаться не будет.
•
Нажмит
е и сдвиньте блокирующую кноп-
ку 63 (см. рис. L) на панели управления 18
и откройте крышку 64
.
•
Установите переключатель 66
(см. рис.
L) в одно из двух имеющихся положений.
•
Плавно
, по часовой стрелке поверните
регулятор 61.
При это
м,
Вы услышите
характерный щелчок
,
электродвигатель
станка включится, и шпиндель с патроном
31 начнет вращаться.
В
ращая регулятор
61, плавно увеличьте частоту вращения
патрона станка.
•
Для выключения и
остановки
станка на-
жмите кнопку «СТОП» 65 (красного цве-
та).
Электродвигатель станка выключит-
ся, и шпиндель с патроном 31 в течение
нескольких секунд остановится.
• ВНИМАНИЕ!
В экстренной или аварий-
ной ситуации
или после окончания рабо-
ты
на станке закройт
е крышку 64 на па-
нели управления 18, и электродвигатель
автоматически остановится.
•
После остановки станка кнопкой 65, для
повторного запуска необходимо
повер-
нуть
регулятор 61 в начальное положе-
ние.
•
Произведите пробную проверку автома-
тической подачи суппорта 2
8 с помощью
ходового винта 27, путем установки ры-
чага 46 в
положения «Вперед
/ Назад».
Установку рычага 46 производите толь-
ко при выключен
ном станке.
Включите
станок и установите рычаг 39, в нижнее
положение
, суппорт 28 при этом начнет
автоматически перемещ
атьс
я по напра-
ляющим станины 24 станка.
Установите
рычаг 39 в верхнее положение,
суппорт
28 при этом автоматически остановится.
Выключите стано
к.
•
При пробном пуске не должно быть ви-
браций станка
, на
грева подшипниковых
узлов
, проскальзывания ремней на шки-
вах привода, перегрева и характерного
гудения электродвигателя
. Гул работаю-
щего электродвигателя и привода станка
должен быть ровный, без постороннего
металлического шума
.
•
Выполнение
металло
обрабатывающих
операций
при включении станка в раб
о-
ту следует начинать только после того,
как скорость вращения вала электро-
двигателя и шпинделя с патроном до-
стигнет номинальной частоты. Для этого
ПОДГОТОВКА К РАБОТЕ (РИС. E — L)
станок должен поработать без нагрузки
в течение 2
–
3 минут, при этом станочник
должен убедиться, что выполнены все
требования основных и дополнительных
правил безопасности, приведенных в на-
стоящей инструкции. Только после этого
можно приступать к работе.
РАБОТА НА СТАНКЕ (РИС. M — S)
Успешная токарная обработка металлических заготовок
зависит от многих факторов, но в первую очередь от
правильного использования токарного режущего инстру-
мента и выбранных режимов резания. Предпосылкой для
получения качественных деталей после токарной обработки является пол-
ностью исправный и заточенный токарный режущий инструмент и правиль-
но зажатая заготовка.

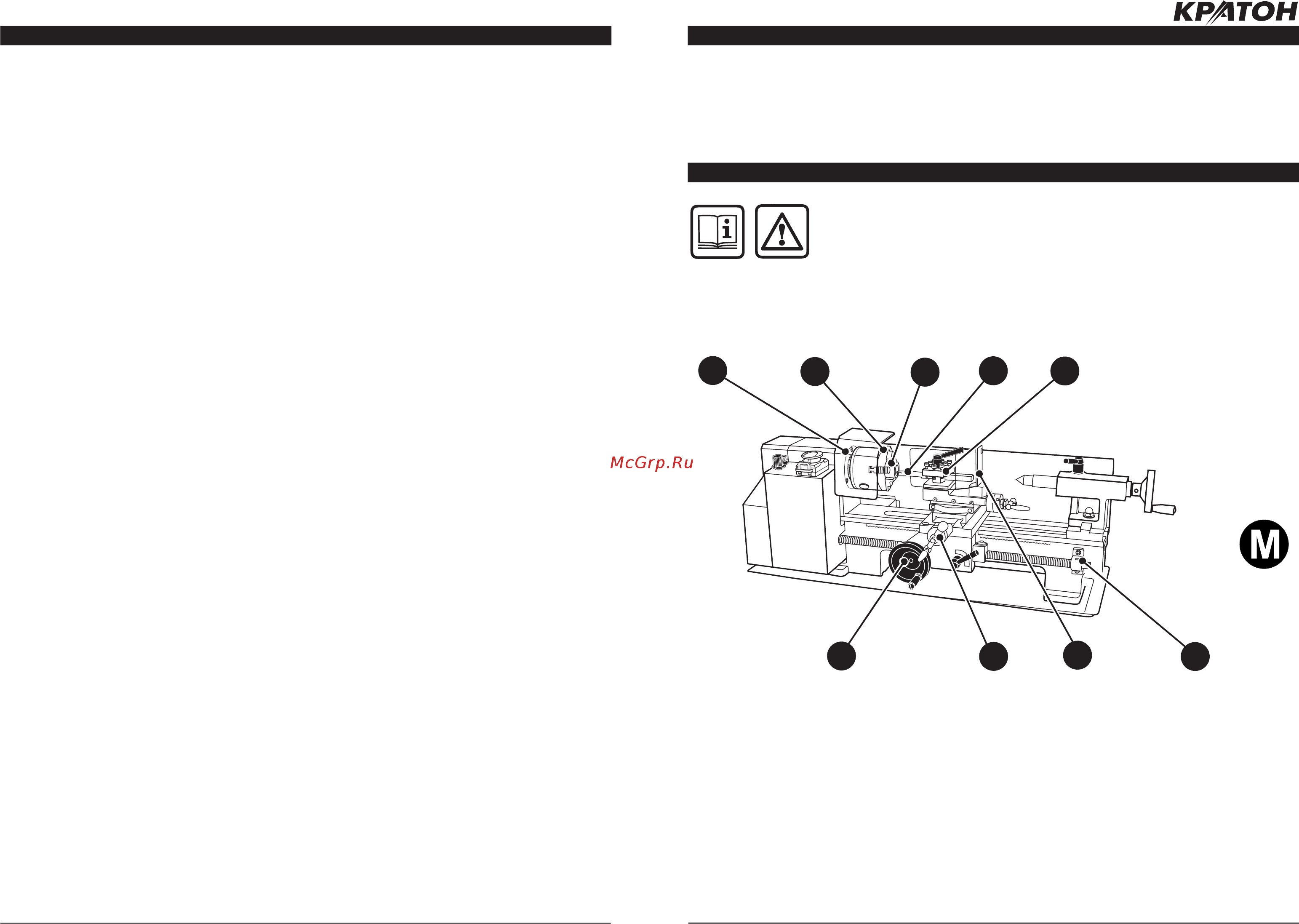

Рисунок M
—
пример
использования станка для растачивания отверстия в дет
али
.
11
31
67
2 33
29 41
12
65
2. Токарный резец
11.
Экран защитный
для трехкулачкового
самоцентрирующего патрона
12.
Экран для резцедержателя суппорта
29.
Маховик ручного продольного переме-
щения суппорта
31. Патрон
33
. Резцедержатель
41. Ручка подачи поперечного суппорта
65.
Масленка шариковая
67. Дет
аль
с отверстием под раст
ачива-
ние
www.kraton.ru
