1
7
ПОДГОТОВКА К РАБОТЕ (РИС. E — L)
32
ВНИМАНИЕ!
П
ри выполнении операций по сборке станка,
При выполнении операций по сборке станка, П
установке резца или задней бабки, замене кулачков, регули-
ровочных операций выключите станок и
отсоедините вил-
ку кабеля электропитания от розетки электросети.

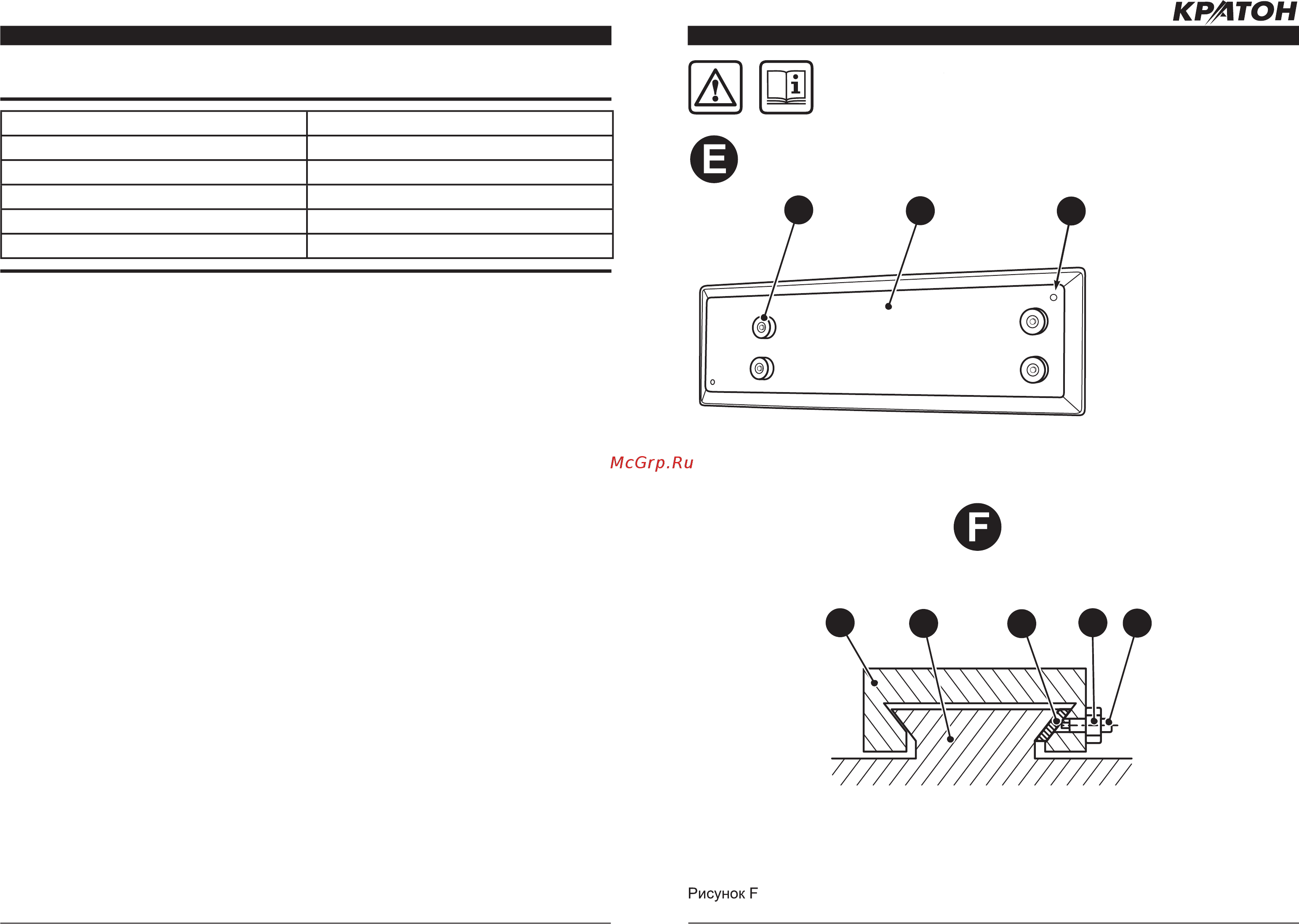

Рисунок E
—
поддон
станка.
Рисунок F
—
регулирование зазоров в поперечном суппорте
.
25
48
49
25. Поддон станка
48
.
Виброопоры станка
49. Отверсти
я (2 шт.) для
закрепления станка к
верстаку
40
28
50
51
52
28. Суппорт станка
4
0
.
Поперечный суппорт
50. Клин
51. Контргайка
52. Винт регулиров
очный
РАБОТА НА СТАНКЕ (РИС. M — S)
Материал
Частота вращения шпинделя, мин
-1
Алюминий, латунь
1500
Чугун
1000
Сталь 15
800
Сталь 45
600
Нержавеющая сталь
300
Таблица 6 «Рекомендуемая частота вращения шпинделя станка»
Включение автоматической подачи
•
На данной модели станка предусмотре-
но устройство автоматической продоль-
ной подачи суппорта 28 (см. рис. В).
•
Для включения автоматической подачи
суппорта 28 необходимо перевести рычаг
39 (см. рис. С) в горизонтальное поло-
жение. Для отключения автоматической
подачи необходимо рычаг 39 вернуть в
верхнее положение.
Нарезание метрической резьбы
•
На данной модели станка предусмотре-
на возможность нарезания метрической
резьбы с шагом от 0,5 до 2,5 мм. Наре-
зание резьбы производится фасонным
(резьбонарезным) резцом соответствую-
щего профиля.
•
Для согласования частоты вращения
шпинделя и скорости подачи предусмо-
трена гитара сменных зубчатых колес 17
(см. рис P, Q и R).
•
Зависимость скорости подачи суппорта
28 от частоты вращения шпинделя станка
изменяется путем перестановки зубчатых
колес гитары 17.
•
Схема настройки гитары 17 приведена
на рис.
Q и в таблице 4
.
•
Нарезание метрической рез
ьбы с по-
мощью фасонного резьбового резца на
данном станке
требует определенных
знаний и навыков, поэтому ее следует
выполнять, имея опыт работы на токар-
но-винторезных станках и соответствую-
щую квалификацию.
•
Для выполнения токарной операции
«Нарезание резьбы с помощью токарного
резца» необходимо вы
полнить сл
едую-
щие д
ействия:
— отключить станок и отсоединить вил-
ку кабеля элект
ропитания 47 из розе
тки
электросети;
— с помощью шестигранного ключа 16
отвер
нуть винты 69 и снять защитную
крышку 70;
— установить соответствующие зубчатые
колеса
(см. рис Q и R и таблицу 4
)
;
—
установить и закрепить
защитную
крышку 70.
•
Точение (нарезание) резьбы следует
производить за несколько проходов, так
как рекомендуемая глубина резания не
должна быть более 0,1 мм.
•
Более подробную информацию по
методам нарезания резьбы и режущим
инструментам Вы можете получить в со-
ответствующей научно-технической лите-
ратуре, посвященной вопросам холодной
обработки металлов резанием на токар-
но-винторезных станках.
Установка зубчатых колес в гитару
станка
•
Гита
ра 17 дан
ного токарно-винторезного
станка отрегулирован
а
на заводе-изгото-
вителе с учетом оптимальной автомати-
www.kraton.ru
