Подведите установочные провода нагрева-
тельной секции к месту расположения тер-
морегулятора. Соединительную муфту и на-
чальный участок нагревательной секции
закрепите на полу и с этого места начните
укладку секции.
Кабель укладывайте равномерно, без пере-
сечений. Строго соблюдайте постоянный
шаг укладки в пределах всей обогреваемой
площади.
Шаг укладки (см) = (100•S) / L
где S – фактическая площадь, на которую
укладывается секция в м
2
, L – длина секции
в метрах (указана в паспорте секции).
Шаг укладки должен быть таким, чтобы
удельная мощность обогрева соответство-
вала требованиям п. 4.1. Так, при удельной
мощности 150 Вт/м
2
и линейной мощности
секции 18 Вт/м шаг укладки будет 12,0 см.
Допустимое отклонение шага от расчетного
не более ± 10 мм. Минимальное расстояние,
на которое допустимо локальное сближе-
ние (на длине не более 0,5 м) витков кабеля
равно 80 мм.
Зафиксируйте концы петель кабеля, заги-
бая вокруг него выступающие язычки мон-
тажной ленты. Изгибы петель должны быть
плавными, без изломов и натяжения кабе-
ля. Расстояние от кабеля до стены должно
составлять около 5 см по всему периметру
обогреваемой площади (если она примыка-
ет к стене).
Соединительные и концевые муфты сек-
ций должны находиться на полу. Устано-
вочные провода нагревательных секций
выведите к терморегулятору или в распа-
ечную коробку.
Нагревательный кабель должен уклады-
ваться так, чтобы он находился на расстоя-
нии не менее 100 мм от других нагреватель-

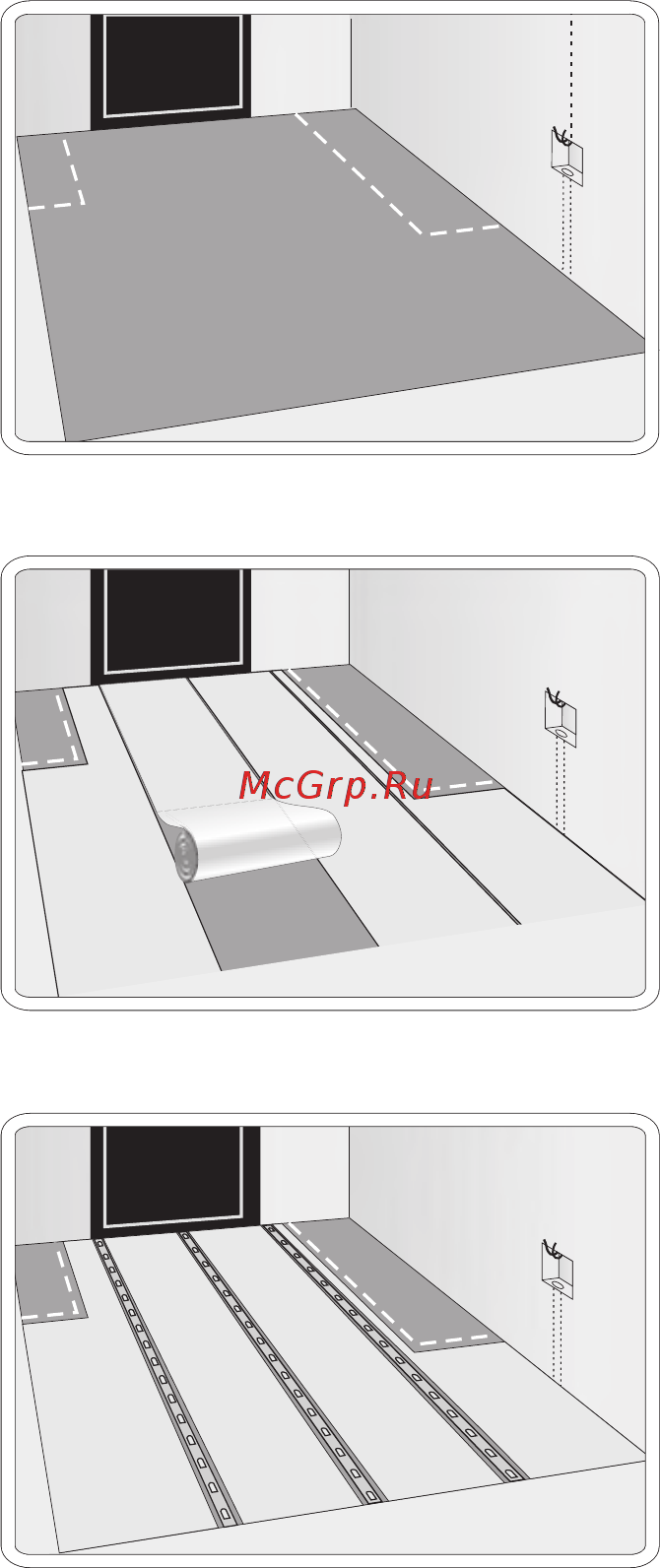

Рис. 13
Рис. 14
Рис. 15
