3.1.2 Двухжильные нагревательные

секции БНК

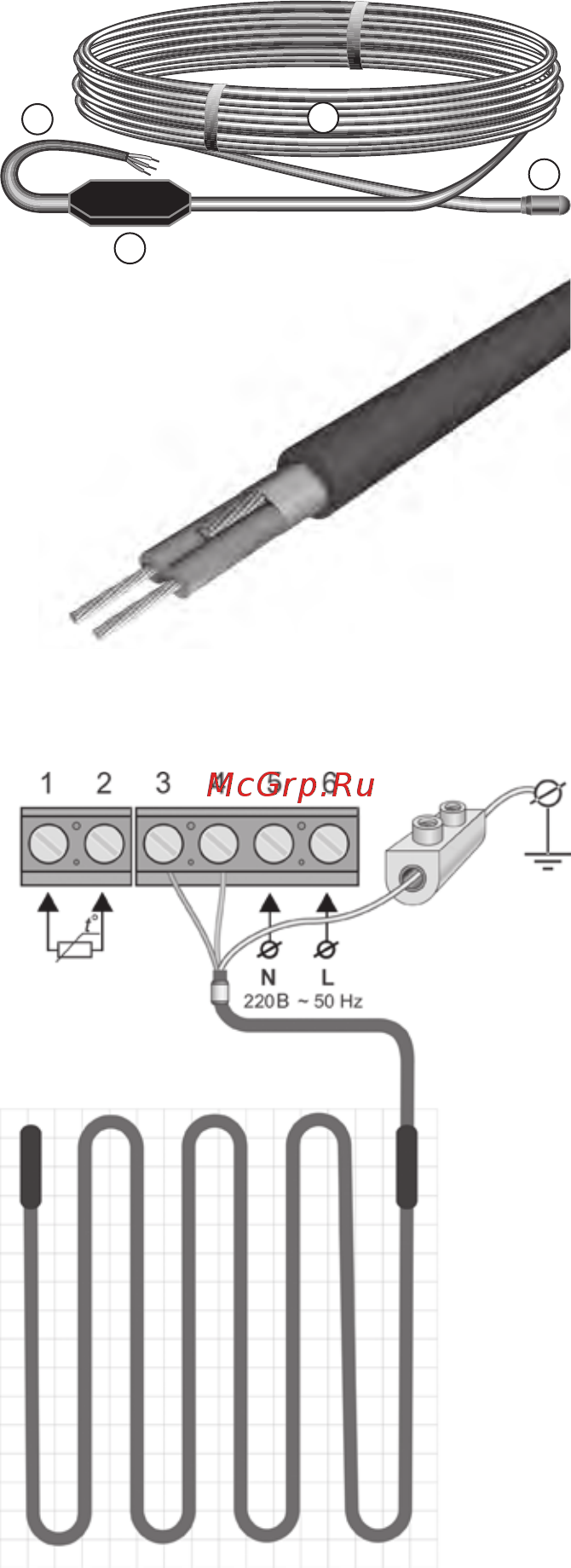

Нагревательная секция БНК состоит из на-

гревательного кабеля (1), который с одной

стороны оснащен соединительной муф-

той (2) и установочным проводом (3), а с дру-

гой – концевой муфтой (4) (рис. 4).

Двухжильная конструкция нагреватель-

ного кабеля позволяет подавать питание

с одного конца секции. Это упрощает ее

раскладку в помещении.

Для правильного подключения секции БНК

обратите внимание на расцветку изоляции

жил в установочном проводе (рис. 5).

Синяя и коричневая изолированные жилы

установочного провода соединены с нагре-

вательными жилами кабеля и подключают-

ся к контактам 3 и 4 терморегулятора.

Желто-зеленая изолированная жила уста-

новочного провода соединена с защитным

экраном кабеля. Эту жилу необходимо под-

ключить к заземляющему контуру здания

(или нулевому проводу).

Рис. 4

Рис. 5
