8

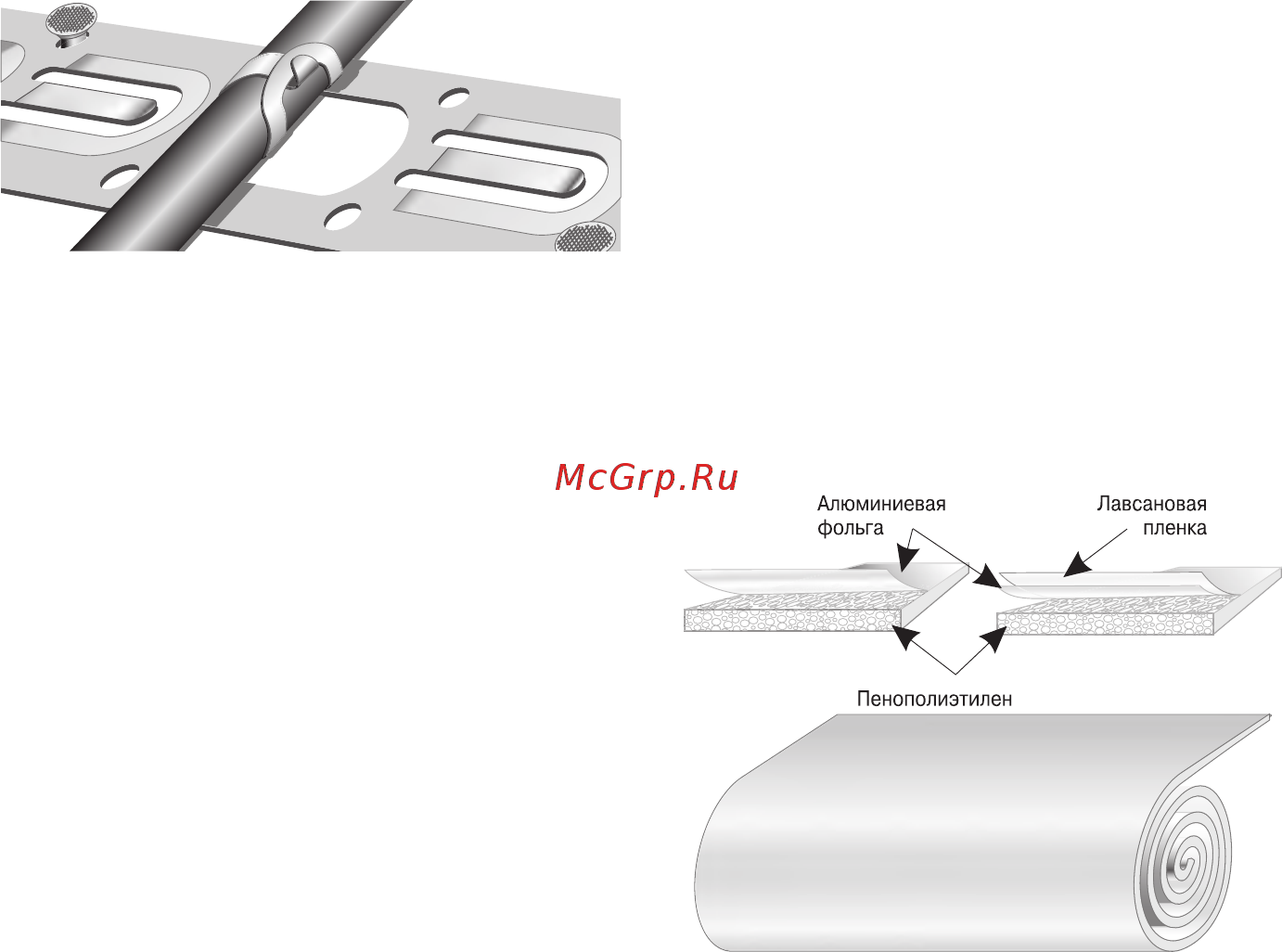

3.2. Монтажная лента
Монтажная лента предназначена для упро-
щения раскладки нагревательных секций
и закрепления их на поверхности пола
(рис. 6).
Отрезки ленты крепятся к черновому полу.
Расположенные на равном расстоянии кре-
пежные лепестки позволяют выдержать по-
стоянный шаг раскладки секции.
Рис. 6
3.4. Теплоизоляция
Правильно выбранная теплоизоляция не
увеличивает значительно затраты при по-
купке комплекта НАЦИОНАЛЬНЫЙ КОМ-
ФОРТ, но приводит к заметной экономии
электроэнергии при ее эксплуатации. Она
снижает бесполезные потери тепла на обо-
грев перекрытия, грунта и других конструк-
ций, лежащих ниже Вашего помещения.
С ее помощью можно сэкономить до 10–30%
электроэнергии, потребляемой комплектом
НАЦИОНАЛЬНЫЙ КОМФОРТ.
Теплоизоляция не входит в стандартный
комплект НАЦИОНАЛЬНЫЙ КОМФОРТ, ее
можно заказать дополнительно.
Теплоизоляционный материал должен об-
ладать низкой теплопроводностью, не бо-
лее 0,05 Вт/м
.
°
С.
Рис. 12
Если НАЦИОНАЛЬНЫЙ КОМФОРТ исполь-
зуется как основная система отопления, мы
рекомендуем использовать твердые сорта
пенополистирола (ППС) толщиной от 50 мм,
покрытые слоем алюминиевой фольги тол-
щиной от 0,3 мм с полимерным защитным
слоем.
Для комфортной системы отопления до-
пустимо использовать теплоизоляцию
толщиной 3–10 мм на основе вспененных
материалов (например, фольгопена). Мы
рекомендуем использовать фольгирован-
ную теплоизоляцию, защищенную полимер-
ным слоем для увеличения срока службы
(рис. 12).
Следует использовать теплоизоляцию во
всех случаях, если пол расположен близко
к грунту или в цокольном этаже.
Перед тем как начать монтаж комплекта
НАЦИОНАЛЬНЫЙ КОМФОРТ, мы совету-
ем Вам убедиться, что Вы выбрали именно
тот комплект, который подойдет для Ваше-
го помещения и желаемого типа обогрева
(комфортный или основной).
